Las especificaciones

Descripción

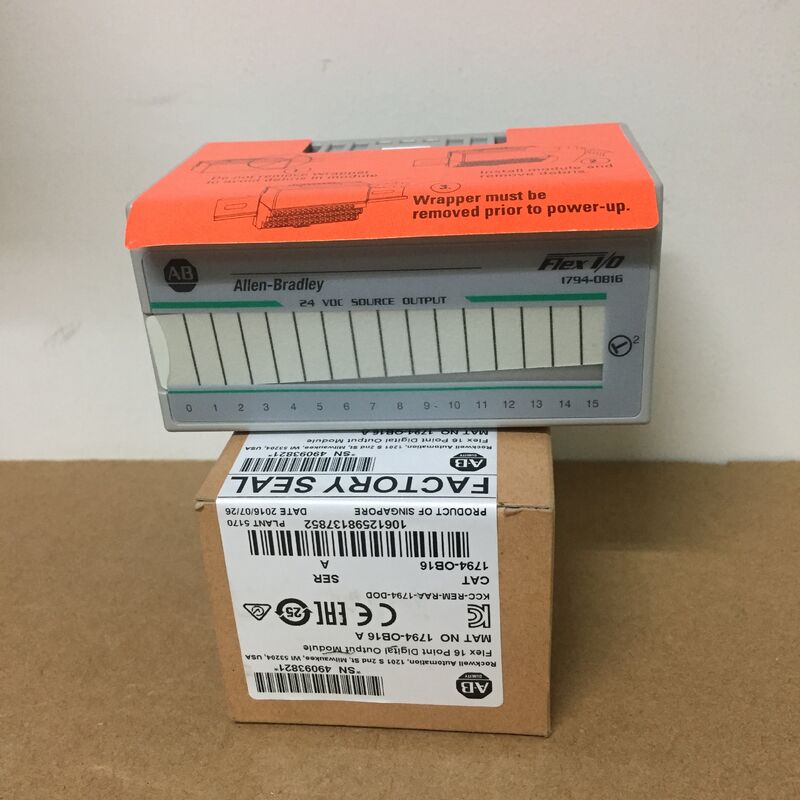

El módulo Allen-Bradley 1794-OB16 es un módulo de salida de CC digital para FLEX I/O. Tiene 16 salidas de fuente de corriente.y 24 voltios de corriente continua, respectivamente, la corriente de salida nominal de las 16 salidas (cada una con una5 Amp) es de 8 Amp, mientras que la corriente mínima en estado activo es de 1 miliamp por canal y la corriente máxima en estado activo es de 500 miliamp por canal. La caída máxima de voltaje en estado es de 0.5 Volts DC. La corriente de sobretensiones es de 2 Amps durante 50 milisegundos y se puede repetir cada 2 segundos. La corriente de fuga máxima fuera de estado es de 0.5 miliamperi.El voltaje de aislamiento es de 50 voltios continuosEl módulo ha sido probado a 850 voltios DC durante 1 segundo entre los usuarios y el sistema.

El retraso de la señal de salida para el módulo 1794-OB16 es de 0,5 milisegundos para encendido y 1 milisegundo para encendido y apagado.3 vatios de disipación de potencia máxima a 31.2 Volts DC. La disipación térmica del módulo 1794-OB16 es de 18,1 BTU por hora. El voltaje máximo fuera de estado es de 31,2 Volts DC. Las dimensiones del módulo son de 3,7 x 3,7 x 2,7 pulgadas.El peso aproximado del módulo 1794-OB16 es de 78 gramos.El módulo tiene 16 indicadores amarillos para la indicación del estado del lado del campo.El módulo tiene una caja abierta y cumple el código de temperatura T3 de la CEI.El rango de temperatura de operación es de -4 a 131 grados Fahrenheit.

Este módulo viene con dieciséis (16) canales de salida 24VDC Discreto que admite la configuración de cableado de la fuente.Se utiliza con una base de terminal y admite una variedad de base de terminal como 1794-TB2, 1794-TB3, 1794-TB3S, 1794-TB3K y 1794-TB3SK. Las instancias de hasta ocho (8) de 1794-OB16 se pueden instalar en un solo bastidor de E/S Flex.el 1794-OB16 también se puede utilizar como adaptador local de E/S del controlador FlexLogix o el extensor de IO local FlexLogix (1794-FLA). Este módulo tiene una posición de interruptor de llaves 2 y tiene una clasificación de gabinete de tipo abierto.

El 1794-OB16 ofrece una salida de voltaje de 10 a 31.2VDC con una salida de voltaje nominal de 24VDC.Este módulo no viene con fusión interna por lo tantoLos fusibles recomendados para la instalación de fusibles externos son los fusibles SAN-O MQ4-800 mA.Este módulo está provisto de dieciséis (16) indicadores de campo de lado LED.

El 1794-OB16 tiene un rango de temperatura de funcionamiento de 0 a 55 ° C (32 a 131 ° F), y temperatura de almacenamiento de 55 ° C (131 ° F) con impacto y vibración de 30 g y 5 g @ 10 a 500 Hz, respectivamente.Este módulo lleva c-UL-us, CSA, CE, Ex, TÜV, KC, EAC y RCM.
