GE Fanuc IC697MDL753, 5/48 voltio DC, 0,5 amperios, lógica negativa

Ge Fanuc IC697MDL753, 5/48 Voltios CC, 0,5 Amperios, Lógica negativa

Descripción del producto

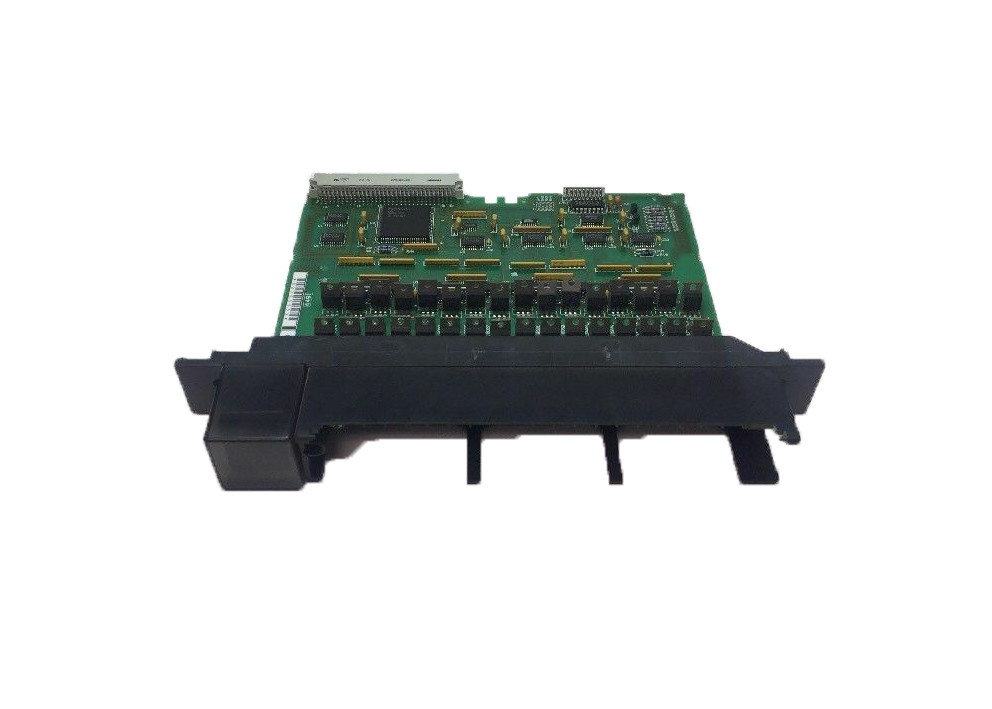

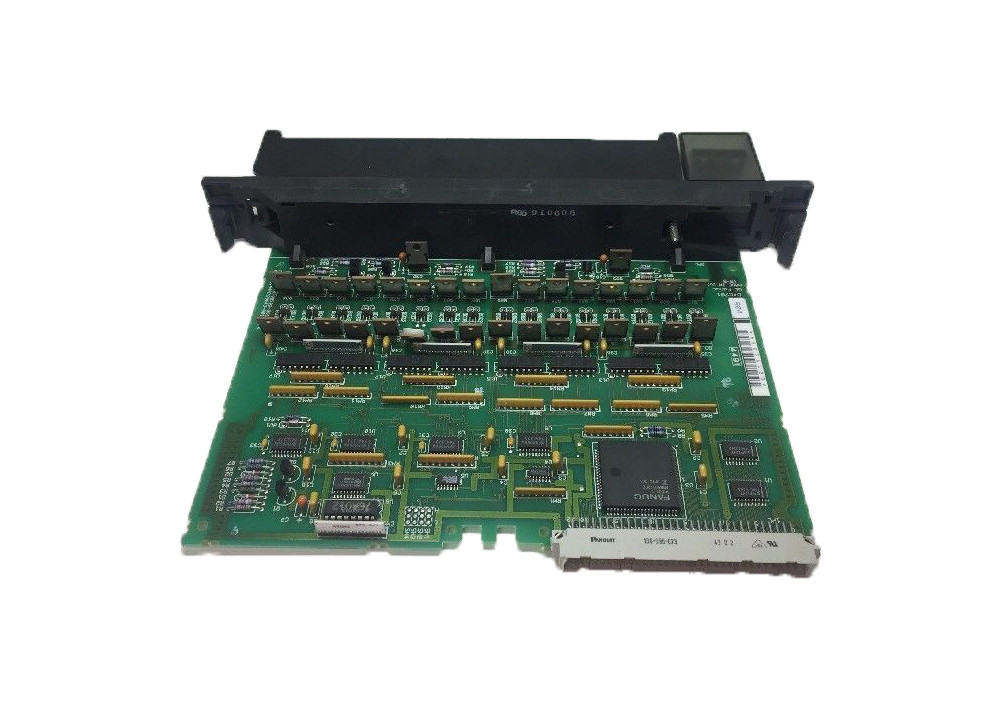

El IC697MDL753 es un módulo de salida de 5/48 voltios CC, 0,5 Amp, lógica negativa, 32 puntos de la serie GE Fanuc 90-70.El voltaje nominal de este módulo puede ser de 5 voltios CC o de 10 a 60 voltios DCProporciona un alto grado de corriente de entrada de 10 a 60 voltios, lo que hace que las salidas sean adecuadas para una amplia gama de cargas que tienen tales características.


Las salidas son ideales para un amplio espectro de cargas, debido a la entrega efectiva de una alta corriente de entrada que oscila entre 10 y 60 voltios.Puede detectar indicadores LED en la parte superior de cada punto lógico del módulo PLCSu función principal es mostrar el estado ON-Off de cada punto lógico del PLC. Los saltadores y los interruptores DIP no son necesarios para la configuración de las referencias de E/S ubicadas en el módulo.La configuración del módulo se logra utilizando los sistemas operativos MS-DOS o Windows NT y 95 de Microsoft a través del protocolo TCP/IPLos dispositivos de programación pueden ser ordenadores personales compatibles, PS/2, AT o IBM.


Como se mencionó anteriormente, el módulo de salida PLC IC697MDL753 es compatible con una amplia variedad de cargas que incluyen indicadores, arrancadores de motor, solenoides e interfaces TTL.Debido a la significativa disipación global de calor con cada grupo de módulos, la corriente máxima está fijada en 4 Amperios. Cada salida puede ofrecer una corriente nominal superior a su valor nominal a largo plazo.La capacidad de cada punto de salida para suministrar una corriente depende en gran medida de la corriente nominal del dispositivo, así como de la duración del dispositivoDado que el módulo de salida de Logic no tiene fusibles reemplazables, un fusible de 250 voltios de 3⁄4 Amp se conecta externamente a cada punto de salida.

Hay ciertos procedimientos de cableado de campo que deben seguirse al instalar los módulos.En primer lugar, asegúrese de haber apagado la energía durante la extracción o instalación de las placas de terminales.

El tornillo que fija la placa terminal en su lugar se puede localizar al abrir la puerta con bisagras del módulo.El tornillo se gira entonces en sentido contrario a las agujas del reloj para aflojar la placa terminal desmontable. La tabla se retira después agarrándola y balanceándola hacia afuera. Tenga cuidado al quitar la tabla terminal. La puerta con bisagras puede dañarse si se usa para quitar la tabla terminal.La placa puede acomodar cables que van desde AWG#22 (0.36mm2) a través de AWG # 14 (2.10mm2). Tenga en cuenta que un diámetro máximo de.135 pulgadas no se debe exceder cuando se utiliza el cable AWG # 14 (2.10mm2).


Para una conexión adecuada, puede terminar dos cables en cualquier terminal si los cables son del mismo tamaño.entonces los marcadores de alambre deben colocarse en consecuenciaEl panel de terminales está diseñado para aceptar un máximo de (40) AWG # 14 (2.10 mm2) cables.los marcadores de alambre deben colocarse al menos a 8 pulgadas (203 mm) del extremo de terminación cuando se utilizan los alambres AWG # 14Después de que se hayan completado las conexiones de todos los módulos del bastidor, deben fijarse los haces de alambre.Se utilizan cables adicionales cuando se utilizan haces de alambre más grandes. Cada módulo viene con una etiqueta de la puerta que muestra su información de cableado.Para una ventilación ideal del módulo, se recomienda un espacio libre de 6 pulgadas por encima y por debajo de la parrilla del bastidor.
