IC697BEM731 CONTROLADOR DE CANAL ÚNICO SERIE GE FANUC 90-70

IC697BEM731 CONTROLADOR DE CANAL ÚNICO SERIE GE FANUC 90-70

Descripción del Producto

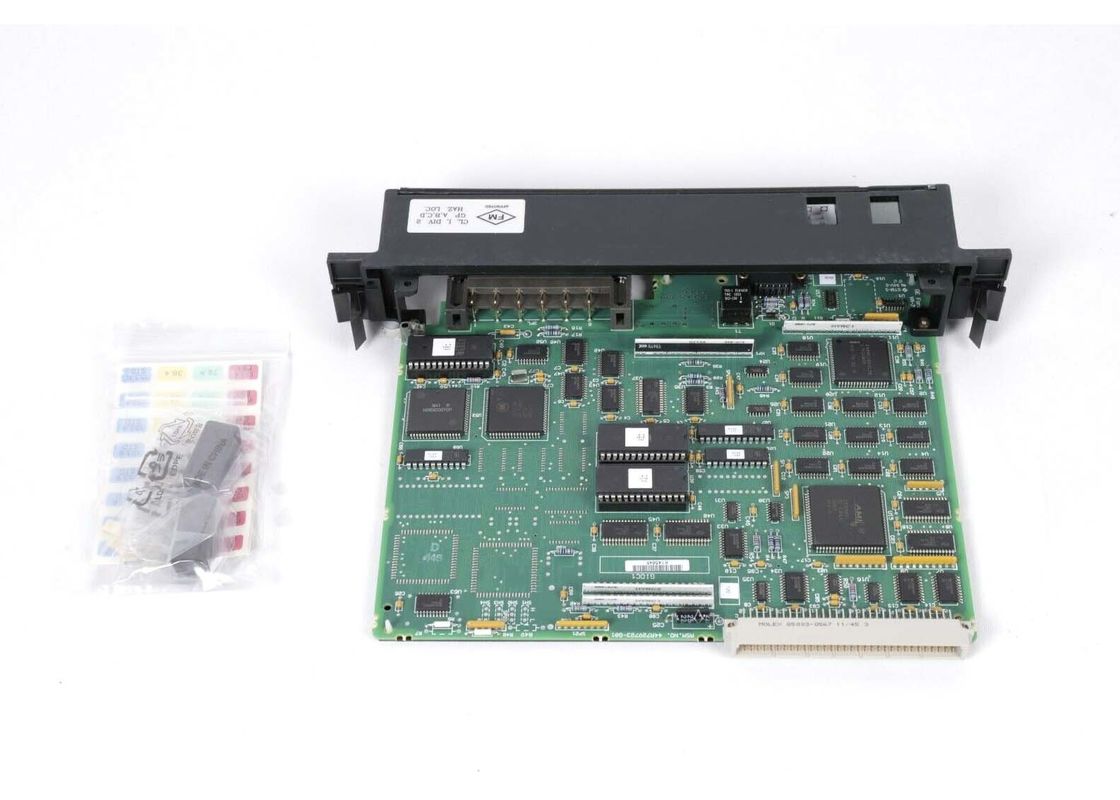

IC697BEM731 es un módulo controlador de bus (BCM) fabricado por GE Fanuc para la serie 90-70. IC697BEM731 está diseñado específicamente para el monitor portátil Genius I/O IC660/IC661. El módulo IC697BEM731 está disponible como controlador de un solo canal; por lo tanto, solo ocupa una ranura PLC para monitor portátil (IC66*). Este BCM escanea bloques de entrada/salida IC66* de forma asincrónica; en consecuencia, los datos de E/S se transfieren a la CPU una vez por ciclo a través de la placa posterior del bastidor del PLC IC697. El BCM IC697BEM731 también se encarga de la tarea de admitir la comunicación dirigida que se origina a partir de una solicitud de servicio de comunicación de la CPU del PLC. Además, puede configurarse para realizar comunicaciones globales. El IC697BEM731 solo se puede configurar mediante la función de configuración del software de programación MS DOS o Windows.


Las características adicionales del IC697BEM731 incluyen 30 estaciones por canal, diagnósticos de E/S IC66* o IC661, soporte de bloques, cables y CPU redundantes, comunicaciones LAN, configuración suave de CPU y una función de procesador de alarmas. Antes de realizar la instalación, consulte el manual de instalación del PLC correspondiente. La energía debe estar apagada antes de comenzar. Instale el bastidor según las instrucciones y encienda la alimentación. Si se hace correctamente, el módulo se encenderá con el LED parpadeante correspondiente. El LED del medio se encenderá cuando se reciba la configuración de la CPU y se verifique el funcionamiento del bus. El LED en la parte inferior siempre está apagado.

El módulo GE Fanuc IC697BEM731 es un BCM o módulo controlador de bus que forma parte de la línea de productos de la Serie 90-70 y que está diseñado para usarse como controlador de bus en los PLC de la Serie 90-70. Este módulo controlador sólo pesa 2 libras. Además sólo tiene 1 canal de E/S. El módulo controlador de bus IC697BEM731 se puede instalar en solo 1 ranura del bastidor del PLC y se puede configurar con un software de configuración basado en Windows. El módulo controlador de bus IC697BEM731 funciona escaneando todas las E/S en el PLC en serie y luego transfiriendo todos los datos de E/S al backplane una vez que se ha completado el proceso de escaneo. También puede manejar transferencias de datos de igual a igual.

El módulo controlador de bus GE Fanuc Serie 90-70 IC697BEM731 puede usar LAN para conectarse a otros módulos de controlador de bus y PCIM, y actuará como nodo de comunicación para estos dispositivos y la LAN. Tiene una velocidad de baudios predeterminada de 153,5 kBaud. El módulo controlador de bus IC697BEM731 se puede configurar para manejar aplicaciones de comunicación global.

Este módulo solo debe instalarse en el sistema PLC Serie 90-70 cuando la alimentación está apagada para evitar daños a los componentes o lesiones graves. Tiene 1 puerto serie que es un HHM o puerto de monitor portátil que le permite conectarse a un monitor que los usuarios pueden sostener en sus manos y que les brindará actualizaciones visuales en tiempo real sobre el módulo controlador de bus, sus aplicaciones y cualquier falla o error que pueda ocurrir en el sistema.

Especificaciones técnicas
