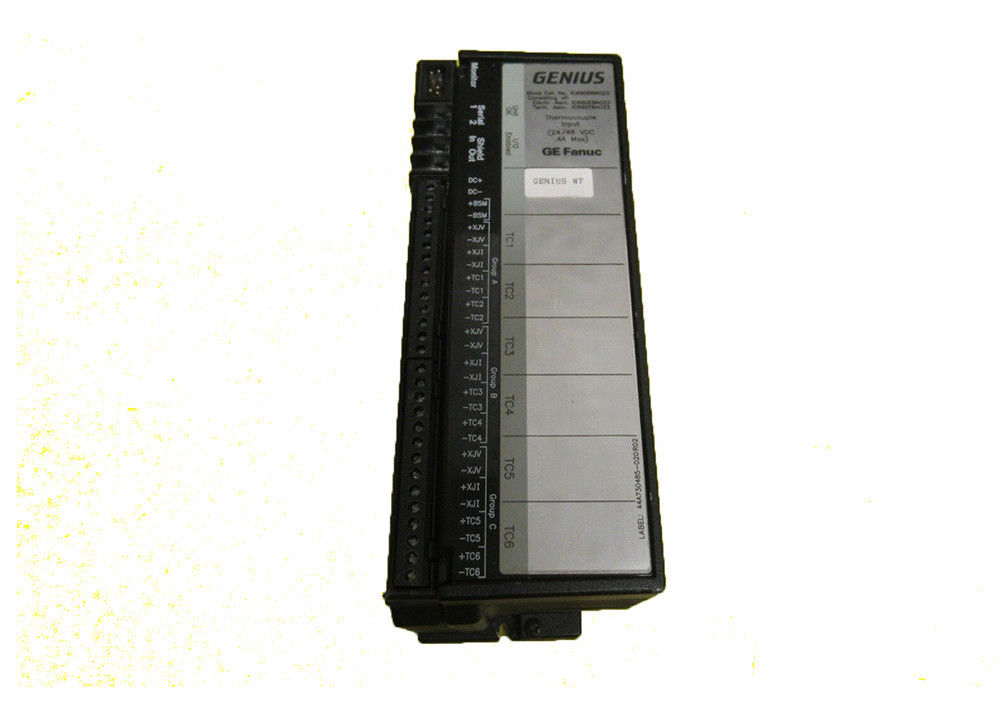

El conjunto electrónico IC660EBA023 es un conjunto electrónico de bloque de entrada de termopar de E/S GE Fanuc Genius. Este conjunto electrónico pertenece a la serie de bloques de E/S GE Fanuc Genius y proporciona una interfaz para una amplia gama de dispositivos analógicos, discretos y de propósito especial en el bus Genius. El conjunto electrónico IC660EBA023 y el conjunto de terminales IC660TBA023 forman el bloque de termopar Genius. Cada bloque Genius requiere un conjunto de terminales para el cableado de la base, la conexión a dispositivos de campo y monitores portátiles, y para almacenar los ajustes de configuración del bloque a través de EEPROM. El conjunto electrónico proporciona microprocesamiento y realiza las funciones de comunicaciones, computación y almacenamiento de datos del bloque. El conjunto electrónico IC660EBA023 tiene bloques de entrada nominales de 24/48 voltios CC con 6 canales de entrada en 3 grupos aislados de 2. Cada grupo tiene 2 termopares y 2 circuitos de entrada de compensación de unión fría (CJC), y hay una tensión nominal de aislamiento de 300 voltios entre grupos.

El bloque de ensamblaje electrónico IC660EBA023 monitorea principalmente señales de temperatura, pero también se puede usar para medir señales de entrada de voltaje de bajo nivel desde dispositivos de campo. Cada canal de entrada está diseñado para interconectar las señales de termopar tipo J, K, T, E, B, R, S y N. Además, cada canal de entrada se puede configurar como un sensor interno, un sensor externo o un valor definido por el usuario. Para una mayor precisión de medición, cada medición de entrada se puede ajustar hasta +/-100 grados Celsius o +/-100 grados Fahrenheit. El conjunto electrónico IC660EBA023 está configurado por software y proporciona funciones de diagnóstico avanzadas como detección de cables abiertos, informes de fallas internas, alarmas de entrada alta/baja e indicación de entrada por debajo o por encima del rango. Tiene un diseño abierto que admite el montaje en cualquier ubicación o configuración, y su conjunto de base de terminal compatible permite retirar o reemplazar el conjunto de terminal sin necesidad de reconfigurar el cableado del lado de campo.

Acerca de IC660EBA023

El conjunto electrónico del bloque de entrada de termopar de E/S Genius IC660EBA023 de GE Fanuc es parte de un bloque de entrada de 6 canales diseñado para monitorear las entradas de temperatura. Este conjunto electrónico tiene termopares estándar conectados a cada entrada para la detección y medición de señales de entrada de voltaje de bajo nivel. El conjunto electrónico IC660EBA023 se suministra como una unidad de conjunto electrónico separada que comprende un bloque de termopar e indicadores LED y otros circuitos electrónicos o como un bloque completo ensamblado en fábrica como el bloque de E/S IC660BBA023 que comprende el conjunto electrónico y un conjunto de terminales como el conjunto de terminales IC660TBA023. El conjunto electrónico IC660EBA023 tiene 6 circuitos de entrada dispuestos en tres grupos aislados de 300 voltios CC, y en cada grupo hay 2 circuitos de termopar y 2 entradas remotas de compensación de unión fría (CJC), que proporcionan compensación de unión fría para las mediciones de entrada.

Cada entrada del conjunto electrónico IC660EBA023 se puede conectar a termopares tipo J, K, T, E, B, R, S y N, y cada canal de entrada se puede configurar para un sensor externo, un sensor interno o un valor definido por el usuario para el CJC. El conjunto electrónico IC660EBA023 tiene un voltaje operativo nominal de 24/48 voltios CC (con un rango de voltaje operativo de 18 a 56 voltios CC) y una potencia nominal de 9,0 vatios. Cada entrada del conjunto electrónico IC660EBA023 tiene un rango de medición de voltaje de -25 milivoltios a 150 milivoltios y una resolución de +/-10 microvoltios. Cada canal de entrada tiene una precisión de 8,0 Hertz y un rango de filtro de +/-2 microvoltios por grado Celsius. El CJC interno tiene un rango de medición de 0 a 60 grados Celsius y una resolución de +/-0,01 grados Celsius. Un CJC remoto externo informa señales de entrada en valores analógicos de voltaje o corriente y ofrece un rango de medición de -25 a 150 grados Celsius con una precisión de +/-0,1 grados Celsius.
