Especificaciones técnicas para IC660EBA023
Fabricante: GE Fanuc Emerson
Línea de productos:Genius I-O
Número de pieza:IC660EBA023
Peso:2.06 lbs (0.94 kg)
Descripción: Ensamblaje electrónico del bloque de entrada de termopar Genius
Aplicación:Sistema de bloques Genius I/O
Voltaje de funcionamiento:18 a 56 Voltios DC
Aislamiento de grupo:300 Voltios
Potencia nominal: 9.0 Vatios
Tipo de termopar: Termopares tipo J, K, T, E, B, R, S y N
JJC interna:0 a 60 grados Celsius
Rango de JJC externa: -25 a +150 grados Celsius
LEDs: 2 LEDs
Diagnóstico incorporado: Sí

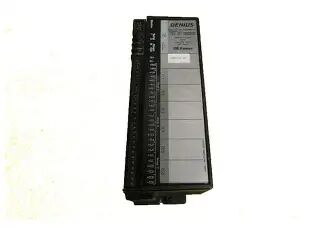

El ensamblaje electrónico del bloque de entrada de termopar Genius I/O IC660EBA023 de GE Fanuc es un componente clave de un bloque de entrada de 6 canales, diseñado específicamente para el monitoreo de entrada de temperatura. Está configurado para interactuar con termopares estándar en todos los canales de entrada, lo que permite la detección y medición precisa de señales de entrada de voltaje de bajo nivel.
Este ensamblaje electrónico está disponible en dos formas de suministro: como una unidad independiente que consta de un bloque de termopar, indicadores de estado LED y circuitos electrónicos asociados; o como un componente integrado de un bloque de E/S completamente ensamblado en fábrica (como el bloque de E/S IC660BBA023), que combina el ensamblaje electrónico con un ensamblaje de terminales (por ejemplo, el ensamblaje de terminales IC660TBA023). El IC660EBA023 alberga seis circuitos de entrada, que se dividen lógicamente en tres grupos aislados con una clasificación de 300 VCC. Cada grupo está equipado con dos circuitos de termopar y dos entradas de compensación de unión fría (CJC) remotas, que sirven para proporcionar una compensación precisa de unión fría para todas las mediciones de entrada.
Compatible con termopares tipo J, K, T, E, B, R, S y N, el IC660EBA023 permite que cada canal de entrada se configure para CJC utilizando una de tres opciones: un sensor externo, un sensor interno o un valor definido por el usuario.
El ensamblaje funciona con una fuente de alimentación de voltaje CC con un rango nominal de 24/48 VCC (y un rango de funcionamiento funcional de 18–56 VCC) y tiene una potencia nominal de 9.0 W. Cada canal de entrada presenta un rango de medición de voltaje de -25 mV a 150 mV y una resolución de medición de ±10 μV, con una precisión de 8.0 Hz y una deriva del filtro del amplificador de ±2 μV por °C. Para la CJC interna, el módulo ofrece un rango de medición de 0–60 °C con una resolución de ±0.01 °C. Cuando se combina con una CJC remota externa, acepta señales de entrada analógicas en formato de voltaje o corriente, ofreciendo un rango de medición de -25–150 °C con una precisión de ±0.1 °C.
