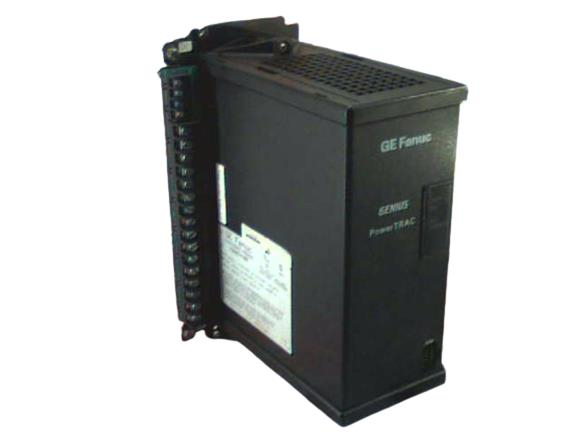

GE Fanuc IC660BPM100 Bloque de monitoreo de potencia Genius PowerTrac Genius Bloque de entrada y salida

Bloque de Monitor de Potencia GE Fanuc IC660BPM100 Genius PowerTrac Genius I/O

Más información:

El IC660BPM100 es un Módulo de Bloque PowerTrac, que sirve principalmente como un dispositivo de monitoreo de energía integrado con la funcionalidad Genius I/O. Se puede conectar directamente a la Serie 90-3, Serie 90-70, PACSystem RX3i y otros dispositivos que admiten el Protocolo de Bus Genius. Originalmente fabricado por GE Fanuc Automation, este módulo ahora está bajo el paraguas de Emerson Automation.
Diseñado para medir voltaje, corriente y sus parámetros asociados, el IC660BPM100 calcula específicamente el voltaje RMS (fase a fase para configuraciones wye/delta y fase a neutro para sistemas wye), la corriente RMS (por fase y neutro), la corriente activa, la potencia activa/reactiva por fase, el factor de potencia (PF) del sistema, la potencia activa total, la potencia reactiva y el consumo de KWH. Todos los valores medidos y los cálculos de datos se actualizan cada dos segundos. Más allá de estas mediciones principales, el módulo puede detectar transitorios de sobrecorriente con un umbral configurable. Su compatibilidad con el protocolo de comunicación Genius le permite montarse cerca de maquinaria o procesos, lo que permite la transmisión de datos capturados y procesados al controlador host a través del Bus Genius. El IC660BPM100 convierte las mediciones analógicas en formas de onda digitalizadas, lo que facilita el análisis de parámetros simple y directo.
Este dispositivo acepta entradas de voltaje trifásico que van de 0 a 120 VCA (47 a 63 Hz) y entradas de corriente de 0 a 5 amperios (rango nominal, 47 a 63 Hz). Está equipado con LED de estado integrados que indican Unidad OK y Comunicaciones OK. El módulo presenta dimensiones de 5.21” (An) × 11.00” (Al) × 8.06” (Pr) [13.23 cm × 27.94 cm × 20.47 cm] y opera dentro de un rango de temperatura de 0 a 60 °C (32 °F a 140 °F).
El bloque de monitor de potencia GE Fanuc Genius I/O IC660BPM100 monitorea las entradas de voltaje y corriente, almacenando datos de forma de onda para cada tipo de entrada. A partir de estos datos almacenados, calcula los valores RMS de corriente, voltaje, potencia reactiva, potencia activa, KWH y factor de potencia, además de medir la frecuencia de línea. Estos valores calculados se transmiten luego a una computadora o PLC conectado para un análisis posterior. Compatible con sistemas trifásicos y monofásicos configurados en wye-delta, el bloque acepta entradas de corriente de hasta 3 transformadores de corriente de línea y un transformador de corriente neutra, así como entradas de voltaje de hasta 3 transformadores de potencial.
Configurable por software, el IC660BPM100 cuenta con un diseño robusto adecuado para la instalación en equipos de proceso y distribución eléctrica. Admite opciones de entrada de alimentación dual: 125 V CC o 115 a 230 V CA. El módulo se puede instalar a distancias de hasta 7500 pies de su computadora host y también es adecuado para aplicaciones independientes.
Las especificaciones eléctricas clave incluyen: 300 V de sobretensión máxima y clasificación de voltaje transitorio para entradas de voltaje, con una carga por entrada de menos de 0.1 VA; las entradas de corriente pueden soportar 50 amperios durante 5 segundos a intervalos de 10 minutos. Las clasificaciones ambientales cubren un rango de temperatura de funcionamiento de 32 a 140 °F, un rango de temperatura de almacenamiento de -40 a 212 °F y una humedad relativa del 50 a 95 % tanto para el funcionamiento como para el almacenamiento. El módulo también presenta una clasificación de vibración de 1 G a 10 a 200 Hz.
