Módulo de entrada SLC 500 modelo 1746 de AB Entradas de CC de uso general

Módulo de entrada AB SLC 500 modelo 1746Entradas de CC de uso general

El módulo de entrada SLC 500 modelo 1746 de AB recibe y almacena datos analógicos convertidos digitalmente en su tabla de imágenes para que todos los procesadores SLC 500 fijos y modulares los puedan recuperar.El módulo admite conexiones de cualquier combinación de hasta ocho sensores analógicos de voltaje o corriente.
Los controladores programables SLC 500 brindan un excelente valor con amplias capacidades para abordar una amplia gama de aplicaciones que incluyen manejo de materiales, control de HVAC, operaciones de ensamblaje de alta velocidad, control de procesos pequeños, control de movimiento simple y SCADA.

Especificaciones técnicas
Voltaje de funcionamiento: 85...132 V CA
Retardo de señal, máx.: encendido = 35 ms, apagado = 45 ms
Corriente fuera de estado, máx.: 2 mA
Número de entradas: 16
Carga de corriente del backplane @ 5V: 85 mA
Aplicaciones: Entradas de CA de 120 V de propósito general

Especificaciones técnicas para 1746-IV16

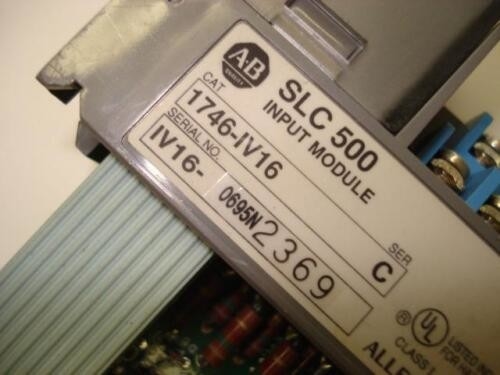

Sobre 1746-IV16

El AB 1746-IV16 es un módulo de entrada discreta SLC 500.Este módulo cuenta con dieciséis (16) canales de entrada de suministro, idealmente utilizados para interconectar dispositivos de señalización eléctrica como interruptores, contactos auxiliares, sensores y otros dispositivos que proporcionan estados de señal binarios o ON/OFF.

El 1746-IV16 admite la configuración de cableado de fuente.Comúnmente, los dispositivos de entrada transportan el voltaje de la señal y envían este voltaje hacia el módulo de entrada a través de la configuración de cableado del sumidero.En algunos escenarios, algunos dispositivos de señalización eléctrica no llevan un voltaje de señal de entrada.Aquí es cuando se puede usar el 1746-IV16 en el que el módulo mismo proporciona el voltaje de la señal al bucle y luego devuelve estos canales de entrada del módulo cuando cambia el estado de la señal del dispositivo.

Cada canal del 1746-IV16 está diseñado para funcionar con un voltaje nominal de 24 VCC; sin embargo, acepta un rango de voltaje de 10-30 VCC.Además, cada uno requiere una corriente de entrada nominal de 8 mA a 24 VCC.El voltaje de entrada máximo en estado encendido es de 5,0 V CC y la corriente de entrada máxima en estado apagado es de 1 mA.Cada canal presenta un tiempo de retardo de señal máximo de 8 ms para las transiciones de encendido a apagado y de apagado a encendido.

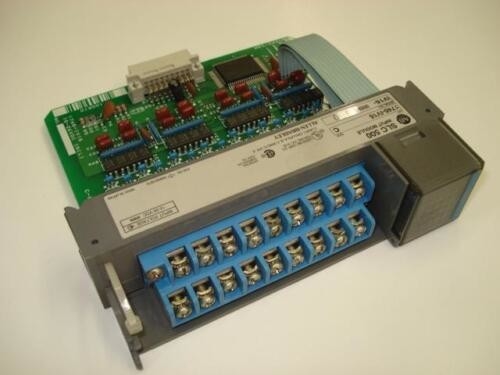

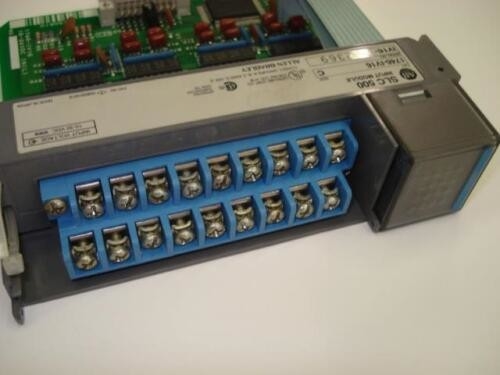

El 1746-IV16 es un módulo ancho de una sola ranura que se instala directamente en cualquier ranura disponible del chasis 1746.Se puede utilizar como módulo de E/S local o módulo de E/S remotas.Viene con 16 indicadores LED de estado, cada uno asignado para monitorear el estado de los canales de entrada.También viene preinstalado con un bloque de terminales extraíble que permite el cableado modular y el reemplazo simplificado del módulo en caso de mal funcionamiento del módulo.

El 1746-IV16 tiene una corriente y un voltaje máximos en estado desactivado de 1 mA y 5 voltios de CC.Tiene una corriente de entrada nominal de 8 mA a 24 voltios CC y una disipación de potencia máxima de 3,6 vatios.Encuentra aplicaciones en entradas de CC de propósito general en un sistema SLC 500.El módulo 1746-IV16 es responsable de recibir y almacenar datos analógicos convertidos digitalmente en su tabla de imagen de datos para que todos los procesadores SLC 500 modulares y fijos los recuperen.Admite conexiones de hasta 8 sensores o actuadores para diversas aplicaciones.El módulo 1746-IV16 viene con bloques de terminales extraíbles, lo que elimina la necesidad de desconectar cualquiera de los cables y facilita el reemplazo del módulo.También incluye circuitos de filtro y acoplamiento óptico para reducir el ruido de la señal.Los procesadores SLC 500 que usan programación Ladder Logic pueden acceder fácilmente a los valores de entrada del módulo 1746-IV16.La solución de problemas se vuelve más fácil con los indicadores LED que muestran las clasificaciones de estado de entrada.El sistema SLC 500 utiliza una plataforma de hardware compartida que incluye varias combinaciones de E/S digitales y analógicas, lo que ahorra costos y espacio.El 1746-IV16 está diseñado para usarse en un entorno con un rango de temperatura de 0 a 60 grados Celsius (32 a 140 grados Fahrenheit) y un rango de humedad relativa sin condensación de 5 a 95 %.
