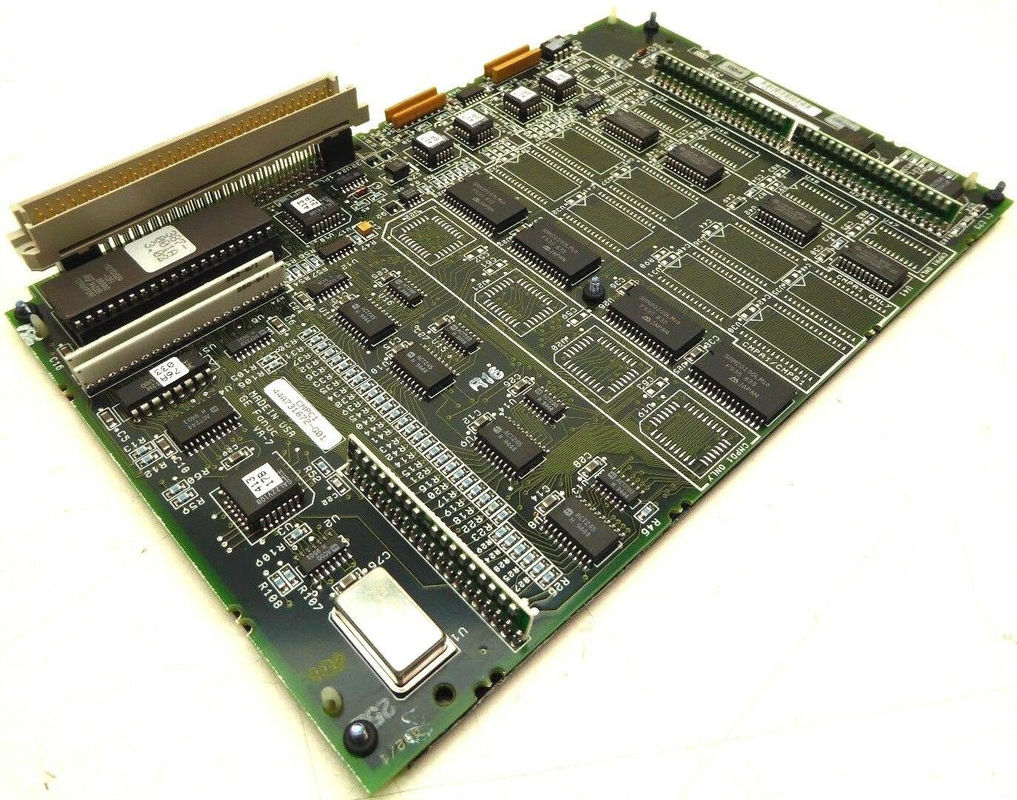

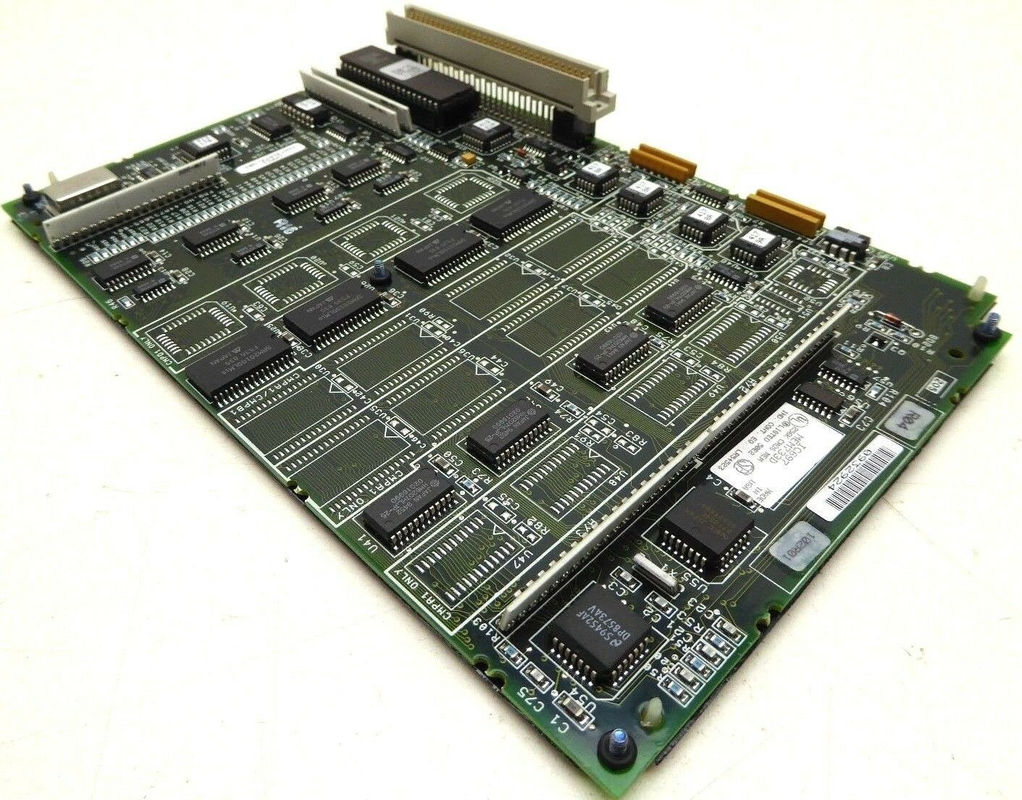

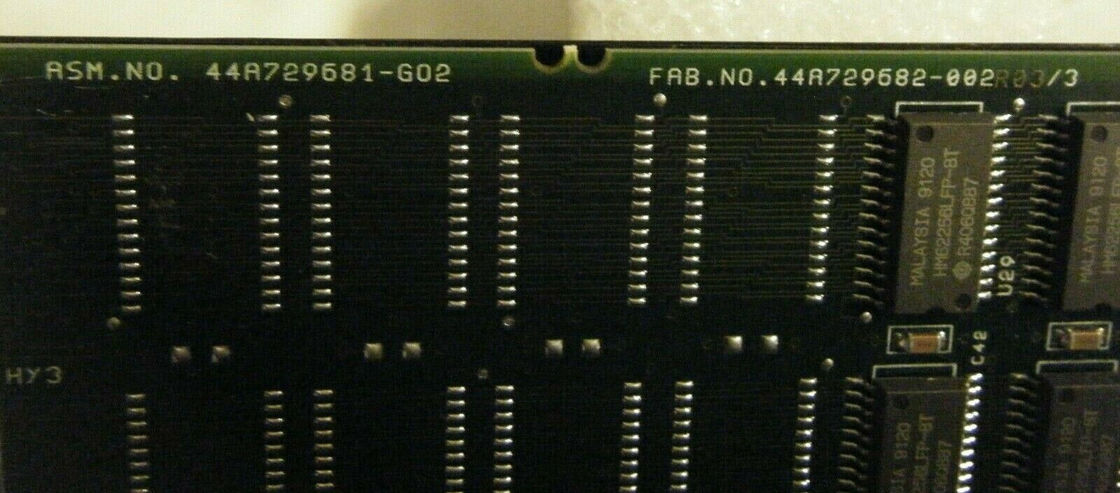

IC697MEM735 Expansor de memoria GE Serie 90-70 Disponible en 128 256 Kbytes

IC697MEM735 Expansor de memoria de GE Serie 90-70 Disponible en 128 256 Kbyte

IC697MEM735Detalles rápidos:

IC697MEM735

• Extensión de la memoria
• Las series 90-70
• Disponible en 128/256 KBYTES
• W/256 KBYTES Memoria flash no volátil
•

IC697MEM735Descripción funcional
El IC697MEM735 es un módulo de CPU escalable desarrollado por GE Fanuc. Está diseñado para aumentar la capacidad de datos y memoria lógica de los módulos de CPU compatibles, incluidos los 780, 781, 782, 788,con un contenido de aluminio superior a 0,9 g/m2Viene en configuraciones de 128 KB, 256 KB (que incluye un extra de 256 KB de memoria flash no volátil), y 512 KB,lo que lo convierte en una herramienta útil para aplicaciones que requieren una amplia expansión de memoriaInstalado directamente en el módulo de la CPU como una tarjeta hija, utiliza una ranura de expansión de memoria dedicada.El diseño integrado simplifica la instalación y evita ocupar espacios adicionales en el bastidor.

IC697MEM735Características del producto
Proporción de memoria crítica: Dado que muchas CPUs de la serie 90-70 de GE Fanuc carecen de RAM interna, este módulo sirve como un componente clave,proporcionando la memoria de trabajo primaria necesaria para la ejecución lógica y el almacenamiento de datos.
RAM con respaldo de batería: cuando se pierde energía, el módulo depende de la batería de la CPU para preservar el contenido de memoria volátil (SRAM).Esto permite que el controlador para volver a la operación normal sin pérdida de datos una vez que se restablece la energía.
Capacidad de memoria flash: La versión de 256 KB incluye memoria flash no volátil, lo que permite a los usuarios almacenar datos críticos que deben sobrevivir tanto a los cortes de energía como a la falla de la batería.La memoria flash es adecuada para retener archivos de configuración, puntos de referencia y historial de fallas.
Detección de errores y comprobaciones de integridad: la CPU supervisa constantemente el estado de la memoria a través de la validación de la suma de comprobación y la detección de errores de paridad en toda la SRAM.Estas características ayudan a prevenir la corrupción de datos no detectados y aseguran el rendimiento constante del sistema.

IC697MEM735Consideraciones de poder
La gestión adecuada de la energía durante la instalación es vital para la seguridad del equipo y la integridad de los datos:

Medidas de seguridad previas a la instalación:
Antes de instalar el módulo, apague la fuente de alimentación para evitar cortocircuitos o daños eléctricos.
Alinea con precisión los conectores entre la CPU y el módulo de memoria.
Utilice los tornillos y los paramentos provistos para sujetar el módulo de forma segura, garantizando la estabilidad mecánica y eléctrica.

Pasos posteriores a la instalación:
Después de montar firmemente la CPU y el módulo de memoria en el rack, restablecer la energía del sistema.
La memoria puede entonces ser borrada o inicializada usando el software de programación de GE Fanuc, que es compatible con entornos Windows y MS-DOS.
Las instrucciones y comandos claros dentro del software garantizan una configuración segura y la verificación de la memoria.

IC697MEM735Batería y retención de memoria
Tipo de batería: El sistema utiliza la batería de litio ACC701, que no solo preserva la memoria sino que también alimenta el reloj / calendario en tiempo real de la CPU.
Pautas de reemplazo de la batería: para evitar la pérdida de datos, siempre instale la batería nueva antes de quitar la antigua.manteniendo tanto el contenido de la memoria como las funciones de cronometrajeSe recomiendan inspecciones rutinarias de las baterías y programas de reemplazo preventivo, especialmente en aplicaciones críticas como la generación de energía, el procesamiento químico o el control del transporte.

IC697MEM735Instrucciones de instalación
Pasos de preparación: antes de comenzar la instalación, asegúrese de que la fuente de alimentación del bastidor esté apagada.
Alineación de componentes: alinear los conectores en la placa de memoria de expansión con los de la CPU.Posicionar los tornillos cautivos en la placa de memoria de expansión para que coincida con los obstáculos preinstalados en la CPU.
Montar la placa de memoria de expansión: empuje cuidadosamente la placa de memoria de expansión sobre el conector de la CPU, asegurándose de que los tornillos permanezcan alineados con sus respectivos puntos de enfrentamiento.
Apriete los tornillos: Utilice un destornillador Phillips # 1 para apretar firmemente cada tornillo de la placa de memoria de expansión en los obstáculos.
Instalar el módulo de la CPU: con la energía del rack todavía apagada, coloque el módulo de la CPU en su ranura designada en el rack.
Activación y limpieza de la memoria: una vez que la instalación esté completa, encienda la fuente de alimentación del rack.utilizar software de programación compatible (como MS-DOS o Windows) y seguir las instrucciones detalladas en el Manual del usuario del software de programación.
