SOLA VELOCIDAD 10MH DE LA MEMORIA DEL PROGRAMA DE USUARIO DEL MÓDULO 16KBYTE DE LA CPU DE LA RANURA IC693CPU331

Descripción de IC693CPU331 Módulo de CPU de una sola ranuraMemoria de programa de usuario de 16 KBYTEVelocidad 10MH

Detalles rápidos:

• Los resultados de la evaluación se basan en los siguientes datos:
• DISCONTENIDO por el fabricante
• Módulo de CPU de una sola ranura
• Memoria de programa de usuario de 16 KBYTE
• Velocidad 10MH

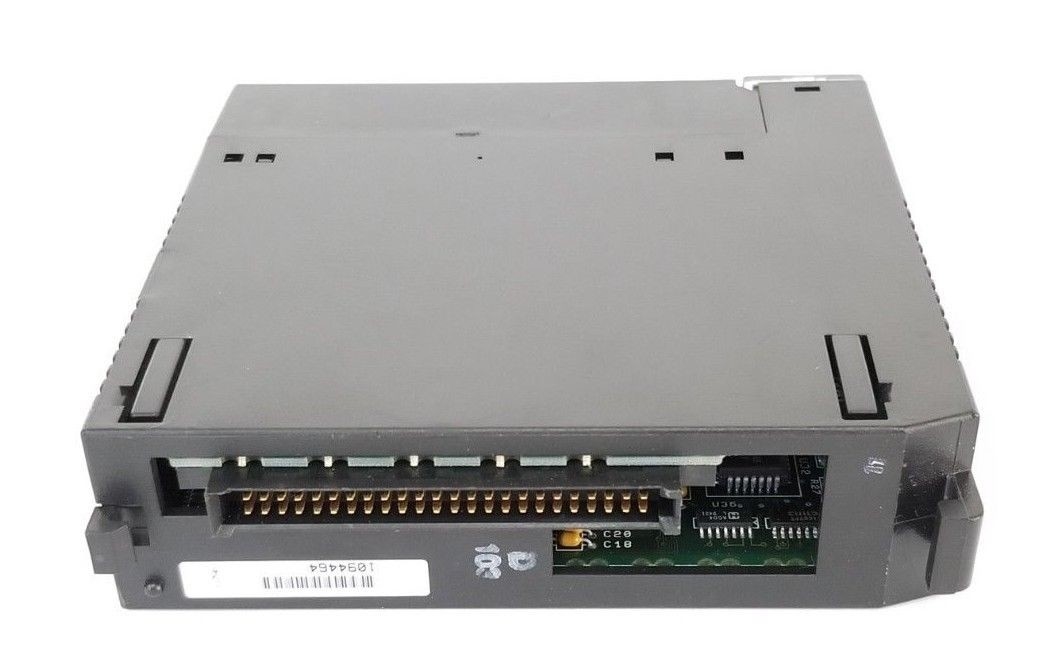

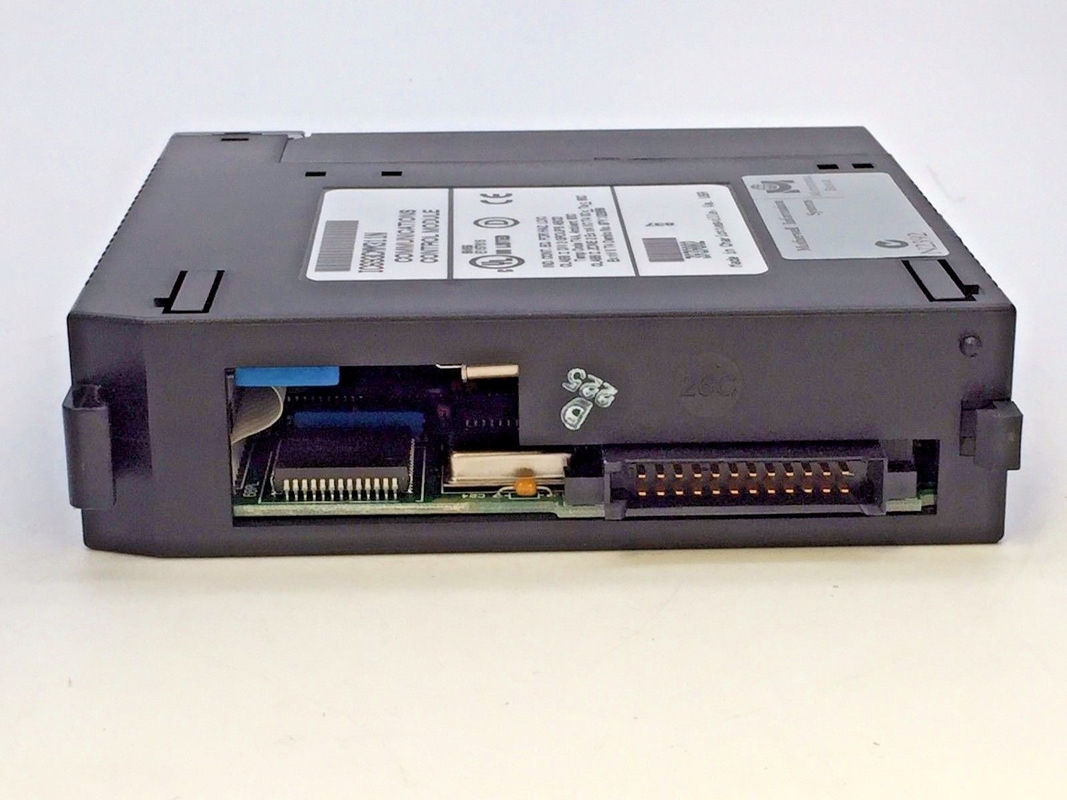

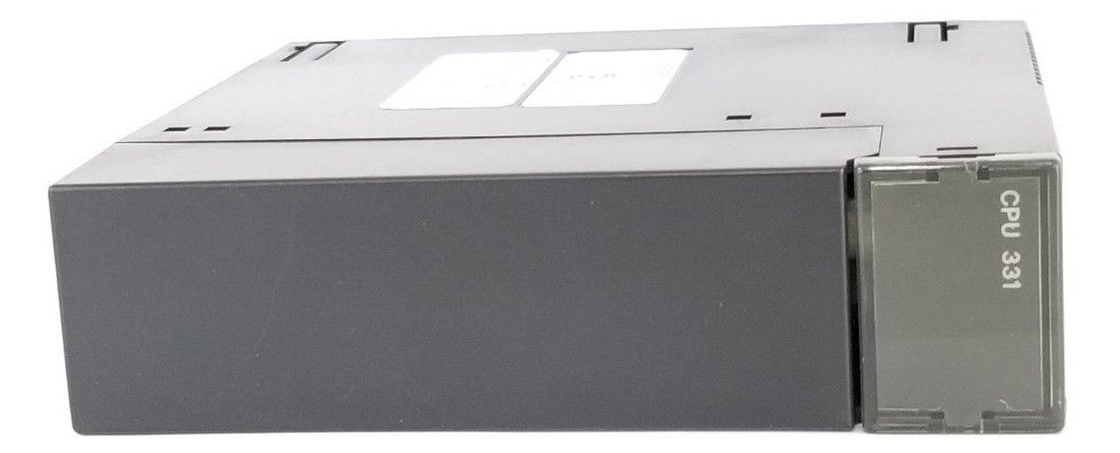

Sobre el IC693CPU331

El IC693CPU331 es una CPU modular que forma parte de la Serie 90-30 PLC de GE Fanuc Automation. Esta CPU está equipada con un procesador 80188 con velocidad de procesamiento de 10 MegaHertz.También es capaz de escanear 1K de lógica booleana en 0.4 milisegundos.

Esta CPU tiene una memoria de usuario de 16Kbytes que tiene el tamaño para acomodar 512 bits de entrada discreta; 512 bits de salida discreta; 128 palabras de entrada analógica y 64 palabras de salidas analógicas.esta CPU tiene estructuras de memoria interna que se compone de 1280 bits Discreta memoria global; 1024 bits de bobinas internas; 256 bits de bobinas temporales; 128 bits de referencias de estado del sistema; 2048 palabras de memoria de registro y 16 palabras de registros del sistema.Hay 680 unidades de temporizadores / contadores disponibles para la CPU y soporta las instrucciones de registro Shift.

En comparación con las CPU integradas, la CPU modular IC693CPU331 admite la función Override y viene con un reloj con batería.El tipo de memoria predeterminado disponible para esta CPU es un tipo de memoria de acceso aleatorio (RAM) y también se puede instalar con EPROM o EEPROM opcional.

El IC693CPU331 se puede instalar en cualquier placa base de la CPU, ya sea de 5 ranuras o 10 ranuras.Este módulo extrae corriente del plano trasero que asciende a 350 mA @ voltaje de bus 5VDCComo esta CPU modular admite una mayor cantidad de E / S, admite la expansión de E / S con el uso de hasta cuatro (4) placas base de expansión de la placa base de E / S remota.

El módulo GE Fanuc IC693CPU331 es un módulo de CPU de 10 megahertz para los sistemas PLC de la Serie 90-30 de GE. El módulo IC693CPU331 utiliza un microprocesador de la serie 80188.La temperatura de funcionamiento del módulo es de 32 a 140 grados CelsiusEl módulo IC693CPU331 ocupa una sola ranura en una placa base de 5 ranuras y extrae 350 miliamperios de corriente del plano trasero a una tensión de entrada de 5 voltios CC. La velocidad de escaneo típica para el módulo es de 0.4 milisegundos por 1K de lógica booleanaHay 16 palabras asignadas para registros del sistema que son para la visualización de la tabla de referencia solamente y no pueden ser referenciados en el programa de lógica del usuario.El número total de temporizadores y contadores compatibles con el módulo IC693CPU331 es de 680El tipo de memoria proporcionada en el módulo para el almacenamiento de datos es la RAM y la EPROM o EEPROM opcional.

La memoria de programa de usuario máxima es de 16 kilobytes. El número de puntos de entrada discretos es de 512. El número de puntos de salida discretos es de 512.La memoria asignada para las entradas y salidas analógicas es de 128 palabras y 64 palabrasUn puerto serie incorporado está disponible en el módulo IC693CPU331 y este puerto es accesible a través del conector de alimentación PLC.Los protocolos soportados por el puerto serial incluyen los protocolos SNP y SNPXSe requiere un módulo CMM separado para el soporte maestro SNP-X, CCM y RTU.Un módulo AD693CMM301 proporciona 2 puertos serie adicionales para el módulo IC693CPU331Un SLP (Procesador de lógica de estado) también es compatible con el módulo IC693CPU331 y se puede utilizar para proporcionar control multitarea.
