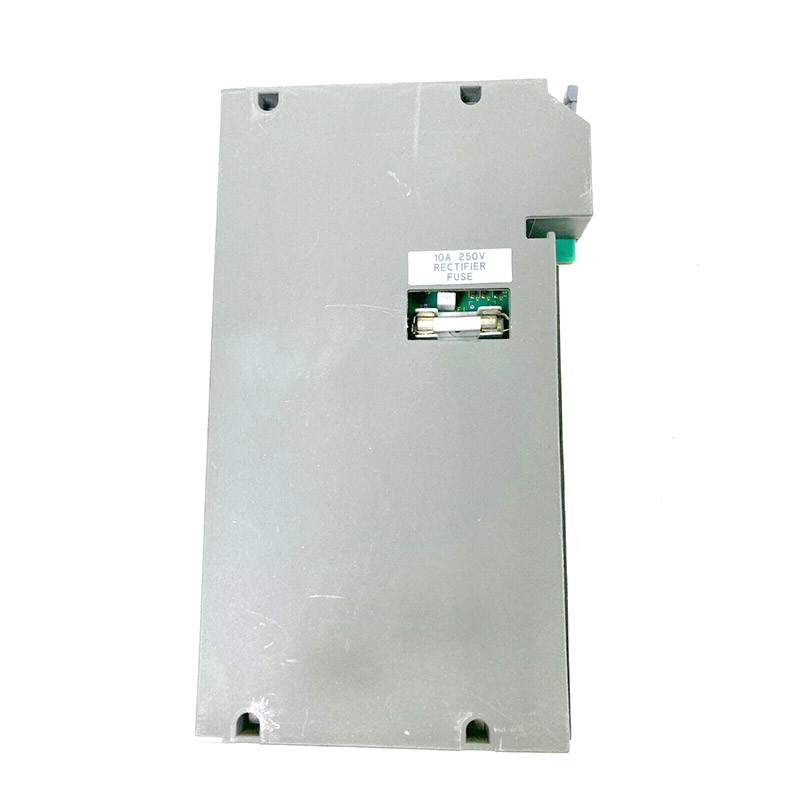

120VAC 120VDC aisló los chasis Allen Bradley 1771-ID del módulo entrado I O

El AB 1771-ID es un módulo de entrada de doble calificación con aislamiento de canal individual.Cada canal de entrada de este módulo puede funcionar a voltajes nominales de 120VAC o 120VDC mientras que los rangos de voltaje de entrada son de 92-138VACCada canal requiere una corriente de entrada nominal de 8 mA a 120 VAC y 8 mA a 120 VDC.cada canal puede funcionar con diferentes niveles de voltaje si es necesario.

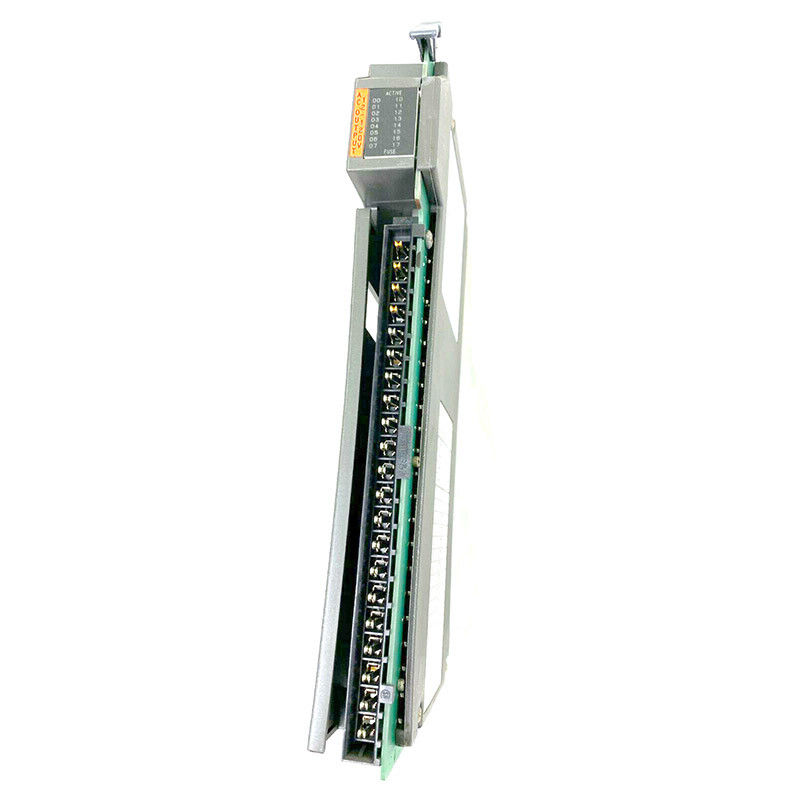

El 1771-ID puede instalarse en cualquier chasis de I/O 1771 y ocupa una ranura única de este chasis y está provisto de un brazo de cableado de campo para cableado modular.Este brazo de cableado de campo puede ser reemplazado por el 1771-WDEste módulo requiere posiciones de llave de entre 4 y 6 / entre 28 y 30.alambre de cobre en hebras o sólido con aislamiento máximo de 3/64.

El 1771-ID tiene un retraso de señal de entrada de 24 +/- 10 ms, para la transición ON y OFF de la señal CA;10 +/- 4 ms para encender cuando se opera a voltaje CC y 20 +/- 9 ms para apagar cuando se opera a voltaje CCEste módulo tiene un rango de disipación de energía de 0,4 Watt - 4,4 Watt y un rango de disipación de Therman de 1,3 BTU.hr - 15,0 BTU/h.El aislamiento optoeléctrico del módulo tiene una potencia nominal de 1500 V ac (rms) y consume una corriente de fondo de 74 mALa temperatura de funcionamiento del módulo es de 0 a 60oC (32 a 140oF) mientras que la temperatura de almacenamiento es de 40 a 85oC (-40 a 185oF) con una humedad relativa del 5 al 95% sin condensación.

Requiere 74 mA de carga de corriente de plano trasero desde la salida. Asegúrese de agregar todos los requisitos del módulo en el chasis de E/S para evitar sobrecargar el plano trasero y la fuente de alimentación.El módulo de entrada de CA/CC aislado 1771-ID es ideal para aplicaciones multifase de circuito aisladoEstá diseñado para su uso con interruptores de flotación, interruptores de límite, botones de presión y interruptores de selector.Cuenta con un filtro de entrada que mejora la calidad de la energía al limitar los efectos de los transientes de voltaje resultantes del ruido eléctrico y/o el rebote de contactoEsta característica rentable conduce a un tiempo de inactividad eléctrico mínimo, un mejor rendimiento y productividad, y una mayor vida útil del producto.Debido al filtrado, el retraso de la señal es nominalmente de 24 (± 10) ms cuando las entradas CA están encendidas o apagadas; y 10 (± 4) ms cuando las entradas CC están encendidas, y 20 (± 9) ms cuando las entradas CC están apagadas.Enviado con el módulo de entrada 1771-ID es un brazo de cableado de campo con número de categoría 1771-WD donde se hacen conexiones al módulo.
