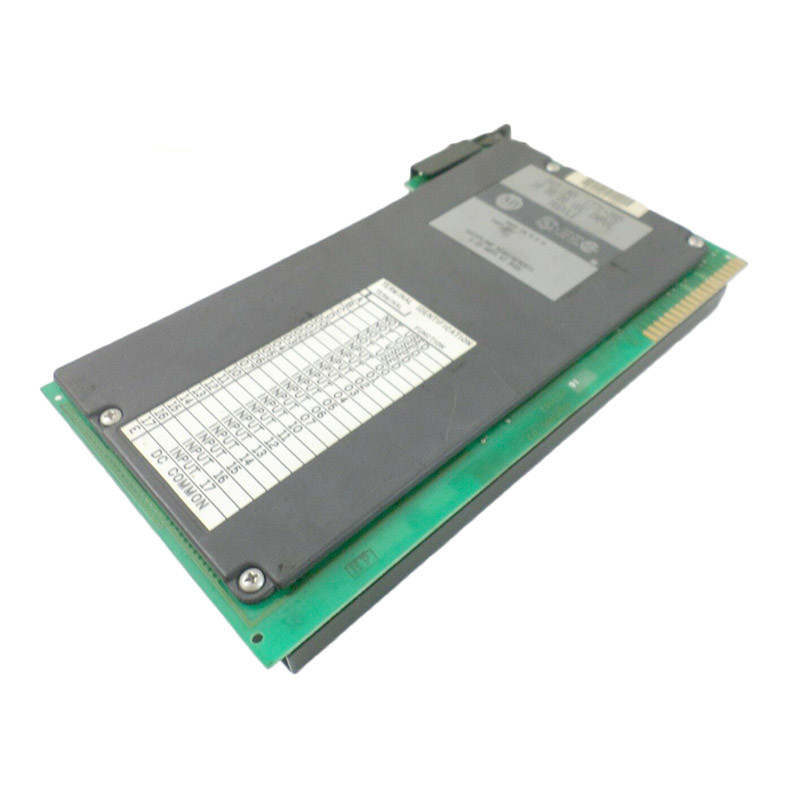

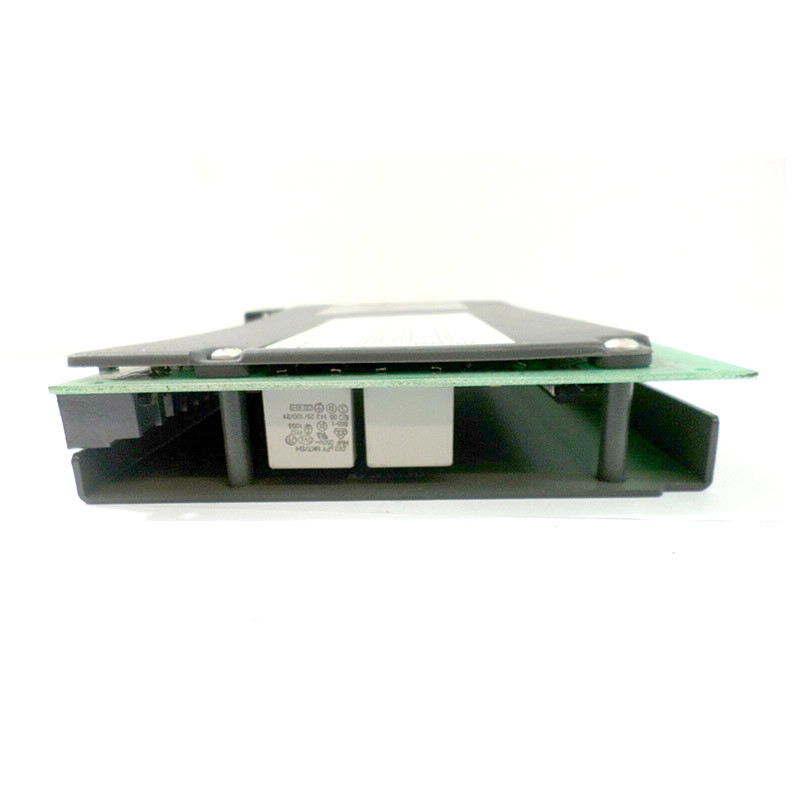

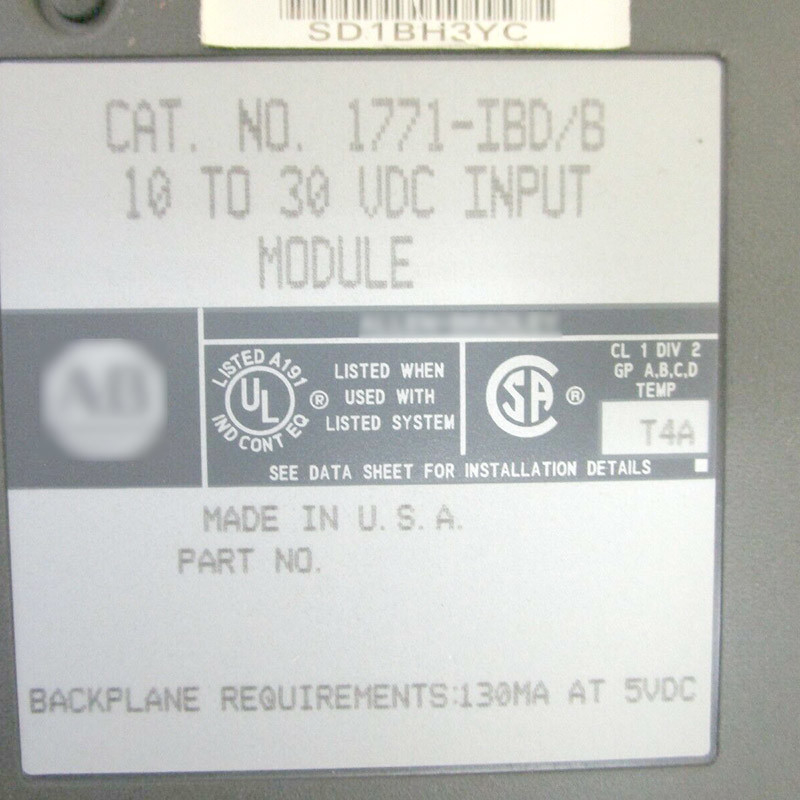

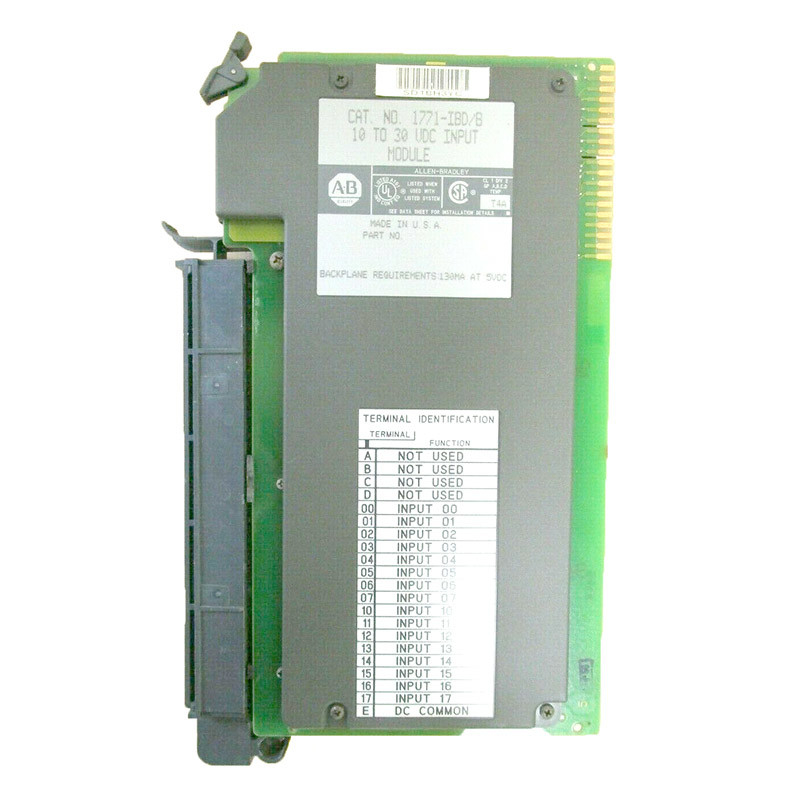

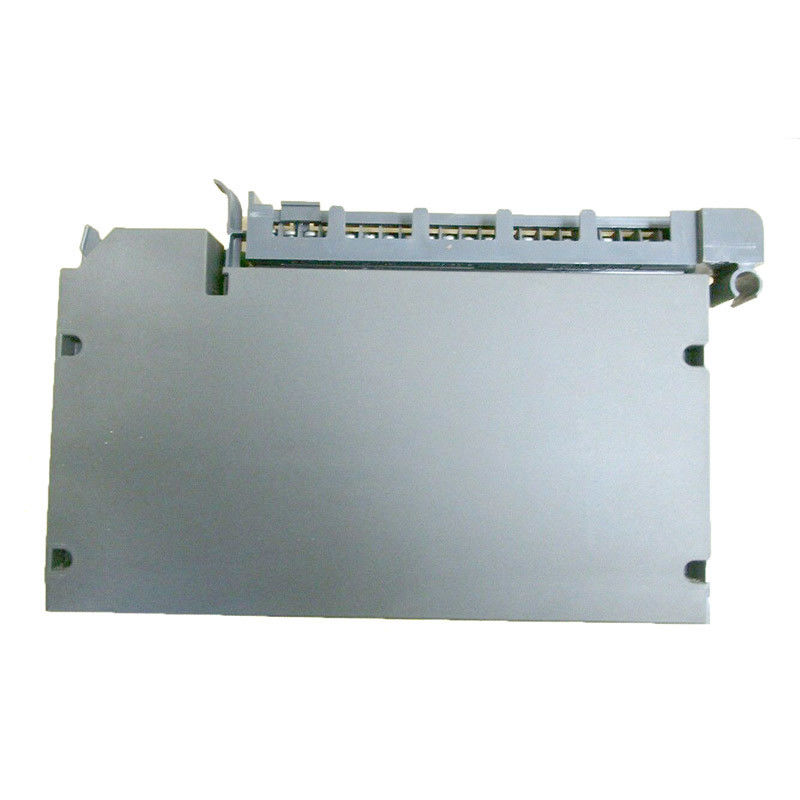

Canales discretos del fregadero de Allen Bradley 1771-IBD 10-30VDC del módulo entrado de Digitaces



El AB 1771-IBD es una entrada discreta que forma parte de la familia de productos 1771.Se monta en cualquiera de los chasis 1771 disponibles, excepto en 1771-A1, 1771-A2 y 1771-A4.

Los módulos de entrada discretos como 1771-IBD se utilizan típicamente para interfacer dispositivos de señalización de campo como interruptores, sensores, contactos auxiliares que representan el estado del proceso.Es especialmente compatible para su uso con ON/OFF; 1 o 0 o dispositivos de operación binarios.

El 1771-IBD viene con dieciocho (18) indicadores de estado LED que proporcionan información sobre el estado del módulo y el estado de la señal presente en cada canal de entrada del módulo.También viene con un brazo de cableado de campo con compatible número de pieza de repuesto de 1771-WHLos brazos de cableado de campo se utilizan para proporcionar un método de cableado modular, ya que se pueden eliminar del módulo al finalizar las señales.contribuyen a facilitar el mantenimiento, ya que pueden retirarse e instalarse en módulos compatibles sin necesidad de desconectar los cables conectados.

El 1771-IBD requiere una corriente de entrada mínima de 4,5mA a 10VDC y 15mA a 30VDC, mientras que la corriente mínima de estado fuera es de 2,0mA @ 5VDC.Tiene un retraso de señal de entrada de 1 ms para transición de señal baja a alta y 1 ms o 6 ms para transición de señal alta a baja tambiénTiene una disipación de potencia nominal de 7,3 vatios (máx.), 1,0 vatios (min.) y una disipación térmica de 24,7 BTU/hora (máx.), 3,4 BTU/hora (min.).

El 1771-IBD viene con un brazo de cableado 1771-WH para facilitar el cableado y reemplazar el módulo en caso de mal funcionamiento del módulo, eliminando así la necesidad de desconectar el cableado primero.Soporta 1⁄2Es compatible con dispositivos de conmutación de fuentes como interruptores de contacto seco, transmisores electromecánicos,y dispositivos de conmutación de paneles, como los interruptores de selección y el botónEl módulo 1771-IBD tiene 16 entradas con una categoría de voltaje de 10 a 30 Volts DC Sink (carga de fuente). Tiene un rango de voltaje operativo de 10 a 30 Volts DC. Tiene un retraso de señal típico de 1.3 milisegundos (± 0.1) en un estado de corriente continua encendida y 1,3 milisegundos (± 0,1) en un estado de corriente continua desconectada. Tiene una corriente máxima de 2 mA y una carga de corriente de fondo de 130 mA.Tiene una disipación de potencia máxima de 6 W y una disipación térmica de 20Está instalado en un chasis I/O 1771 que contiene un procesador PLC.Las bandas de llave para ponerlo en la ranura derecha se encuentran entre los pines 16 y 18 para el conector superior y entre los pines 10 y 12 para el conector inferiorEl módulo 1771-IBD tiene un indicador de estado verde y 16 indicadores de estado rojo para la indicación del lado del cliente en el panel frontal.Contiene aislamiento optoeléctrico para proteger los circuitos del sistema de transientes eléctricosTambién contiene una función de filtrado de entrada para reducir el ruido eléctrico.
