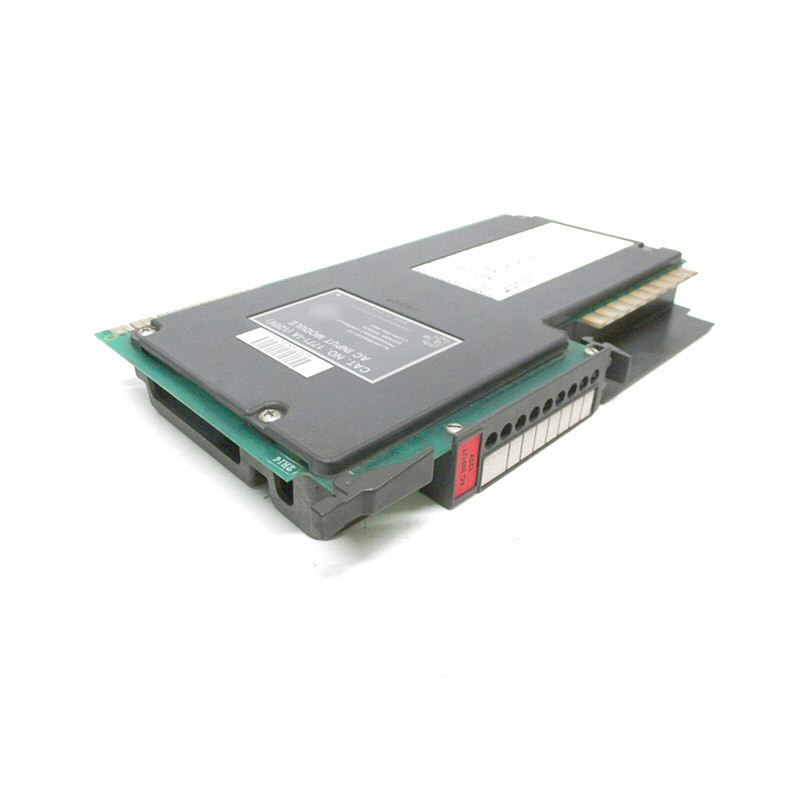

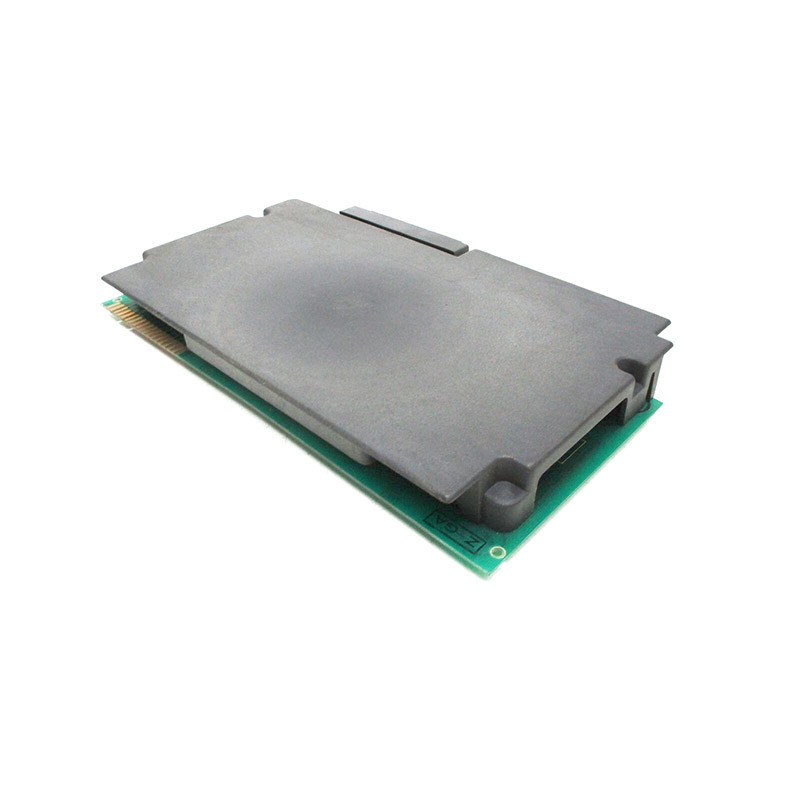

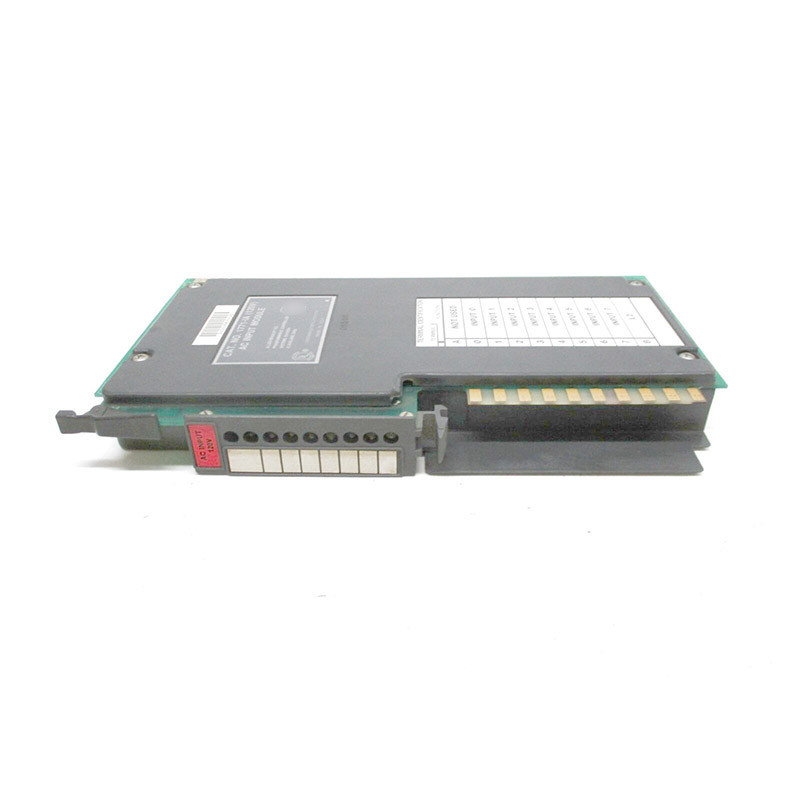

Módulo entrado discreto 120VAC 125VDC Allen Bradley 1771-IA del PLC 5

El 1771-IA es un componente de entrada de controlador lógico programable (PLC).Este módulo cuenta con un integrado Ocho (8) canales de entrada discretos que operan a 120VAC y 125VDC categoría de voltaje.

Los módulos de entrada discretos proporcionan una interfaz con los instrumentos de campo para monitorear y evaluar su estado. Instrumentos de campo como interruptores de límite, contactos auxiliares, sensores y otros dispositivos.

Este módulo de entrada está provisto de un brazo de cableado con el número de pieza 1771-WA.Los brazos de cableado proporcionan un medio modular de terminación del cable de señal al módulo que también contribuye a la modularidad si el sistemaEn caso de que el 1771-IA necesite ser reemplazado, el brazo de cableado puede desconectarse para preservar el cableado existente.

Este módulo está configurado utilizando el software de programación RSLogix 5. Este software de programación admite el lenguaje de programación de escaleras.El módulo de entrada 1771-IA se accede dentro del software de programación a través de los archivos binarios proporcionados. Los archivos binarios son tipos de archivos de datos destinados a dispositivos discretos. Para usar este módulo de entrada, primero debe configurarse mediante la configuración de canal.la entrada correspondiente dentro del archivo binario se crea automáticamente.

Este módulo ocupa una sola ranura del chasis 1771 PLC5. Puede instalarse en cualquier ranura disponible teniendo en cuenta la capacidad de suministro de energía.Disposición de energía máxima de 10.7 Watts y Dissipación térmica máxima de 36,5 BTU/Hr. El rango de voltaje en estado de encendido del canal individual es de 87VAC a 138VAC 97VDC a 138VDC.

El AB 1771-IA es un PLC 5 Digital AC/DC Input Module. Convierte las señales de CA proporcionadas por los dispositivos del usuario al nivel lógico requerido por el procesador.Controla el estado de los bits correspondientes en la tabla de datos del PLCInterfaz de dispositivos de entrada como botones, interruptores de límite, arrancadores de motor y anunciadores para interfacer con sensores y actuadores de encendido/apagado.Proporciona un diseño modular con características de ahorro de espacio para agregar entrada a un sistema de control PLCViene con un cableado de 1771-WA para la terminación del cableado de la señal y proporciona un método de cableado conveniente.

El módulo 1771-IA tiene ocho (8) entradas con una categoría de voltaje AC/DC de 120 V. Tiene un rango de voltaje de operación de 87 - 138 V AC o 97 - 138 V DC.Tiene un retraso de señal típico de 24 ms +/-10ms en estado AC encendido/apagado y 10 ms +/-4ms en estado DC encendido y 20 ms +/-9ms en estado DC apagadoTiene una corriente máxima fuera de estado de 2,8 mA y una carga de corriente de fondo de 75 mA. Tiene una disipación de potencia máxima de 10,7 W y una disipación térmica de 36,5 BTU/h.Está instalado en un chasis I/O 1771 que contiene un procesador PLCLas bandas de llave para colocarlo en la ranura derecha están entre los pines 10 y 12 para el conector superior y los pines 4 y 6 para el conector inferior.

El módulo 1771-IA tiene ocho (8) indicadores de estado naranja para la indicación del lado del campo en el panel frontal.También contiene una función de filtrado de entrada para reducir el ruido eléctrico.
