AB 1771-ASB, PLC 5 Adaptador de entrada/salida remoto (RIO)
Especificaciones técnicas para 1771-ASB
| Fabricante |
Automatización de Rockwell |
| Marca del producto |
AB |
| Número de la parte/número del catálogo. |
1777-ASB |
| Tipo de módulo |
Modulo de adaptador de E/S |
| Familia de productos: |
SLC 500 |
| Puerto |
Adaptador universal de entrada y salida a distancia |
| Tipo de producto: |
Módulo de adaptador RIO |
| Tasa de comunicación |
57.6 kbit/segundo, 115 kbit/segundo, 230 kbit/segundo |
| Conectores |
El brazo de cableado 1771-WB |
| Software de programación: |
El software RSLogix5 |
| Corriente de fondo (a 5 voltios) |
1.0 Amperios |
| Puerto de comunicación: |
El número de E/S remoto (RIO) |
| Temperatura de funcionamiento |
32°F a 140°F (0°C a 60°C) |
| El cable |
Belden 9463 |
| Se puede utilizar: |
En el chasis |
| Temperatura de almacenamiento |
-40°F a +185°F (-40°C a +85°C) |
| Corriente en el plano de fondo: |
1 mA a 5 V de corriente continua |
| Clave de conector inferior |
16 a 18 años |
| Inmunidad al ruido: |
La norma NEMA ICS 2-230 |
| Humedad: |
No condensante del 5% al 95% |
| UPC |
10612598127532 |
| Número de conexiones: |
32 |
| Peso |
10,9 libras (0,9 kilogramos) |
| Las certificaciones: |
Lista UL, certificado CSA, Clase I, División 2 Grupos A, B, C, D, CE conforme con todas las directivas aplicables, certificado marino, marcado con la marca C para todas las leyes aplicables |
| Las dimensiones |
3.5 x 6,5 x 2,0 pulgadas (89 x 165 x 51 milímetros) |

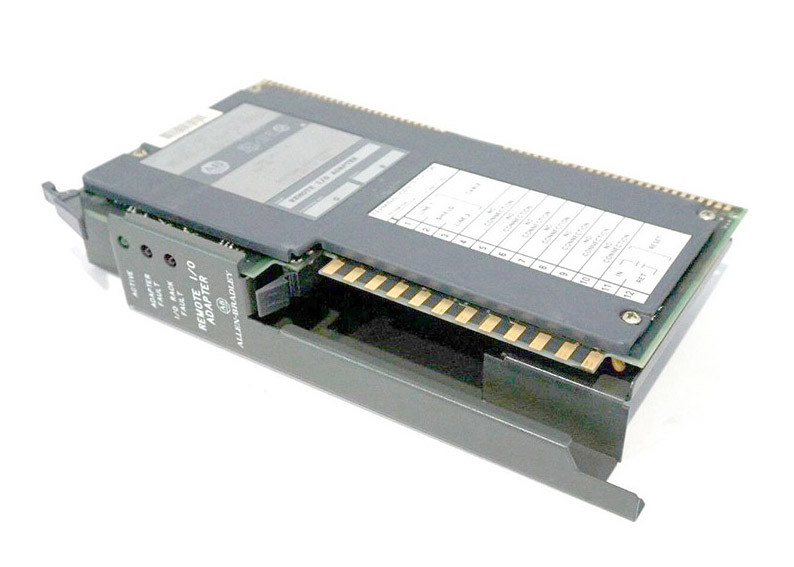

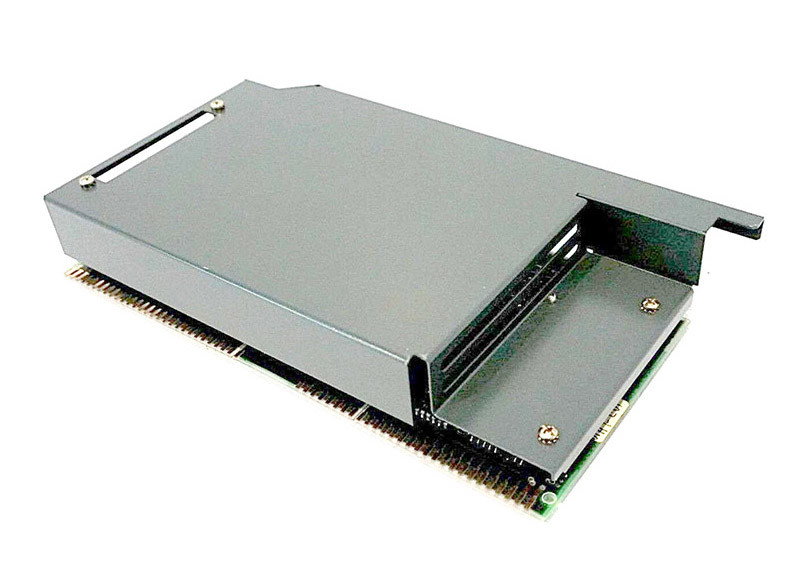

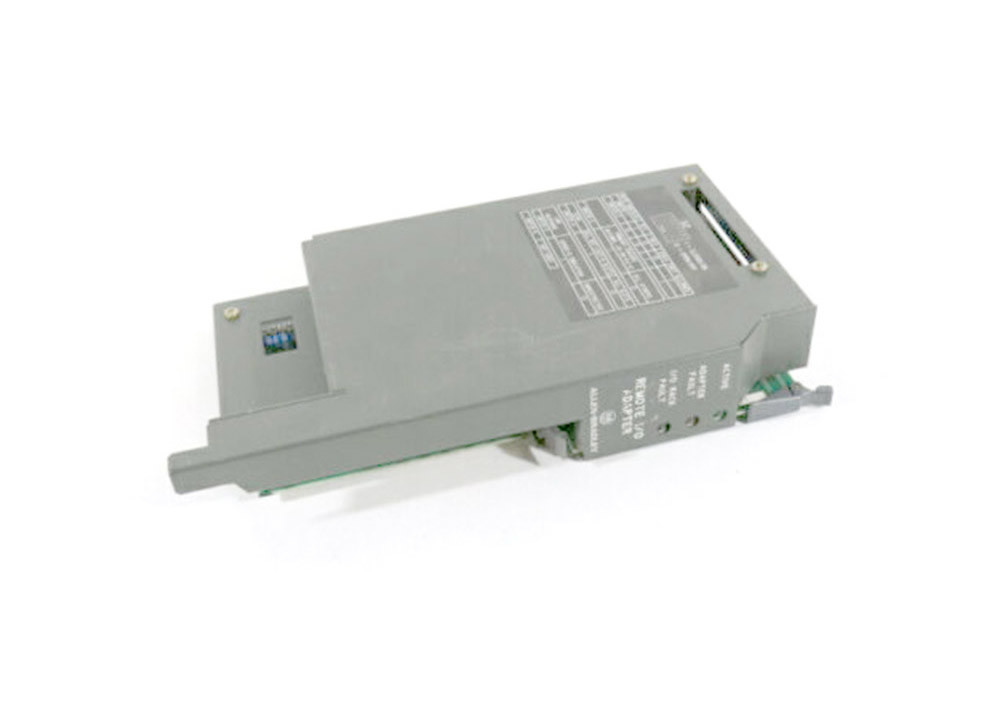

Aproximadamente 1771-ASB
El AB 1771-ASB es un PLC 5 Universal Remote I/O Adapter Module, que se conecta con los módulos de I/O en un chasis de I/O 1771 con un puerto de escáner de I/O remoto para un procesador a través de un enlace de I/O.Usarlo en lugar de cableado directo reduce el arranqueLos costes de instalación y mantenimiento de los E/S están más cerca de los actuadores y sensores.Es compatible con 32 dispositivos de adaptador I/O a través del enlace I/O y utiliza una resistencia de terminación de 82 ohms o 150 ohms.
El módulo 1771-ASB tiene una velocidad de comunicación de 57,6 Kbps, 115 Kbps y 230 Kbps y pesa 1,9 libras.2WPara la instalación debe montarse en la ranura más izquierda del chasis 1771 con los módulos de E/S controlados por un procesador PLC 5.,El módulo 1771-ASB tiene indicadores de diagnóstico de fallas de Active, Adapter Fault y I/O Rack, 2 conjuntos de interruptores y un brazo de cableado de campo.Proporciona una transmisión de datos más rápida y escaneo de plano trasero hasta 2500 pies a 230.4K Baud. Soporta comunicación serial y lee/escribe datos en forma paralela. Soporta chasis de I/O de 4, 8, 12, 16 o 32 ranuras y direccionamiento de I/O de 1 y 2 ranuras.El 1771-ASB mejora el tiempo de escaneo y el ahorro de espacio de imagen de E / S escaneando todas las ranuras excepto las últimas 4Facilita la resolución de problemas con sus características de diagnóstico mejoradas.
El 1771-ASB es un hardware AB que pertenece a la familia de productos PLC 5 de controladores lógicos programables (PLC).Este hardware electrónico es un adaptador de E/S remoto que se utiliza para interfacer la red de E/S remoto (RIO)En realidad, este adaptador RIO responde a la solicitud del escáner de entrada/salida remota (RIO) en la red. Este adaptador admite la transmisión de datos a longitud de cable y velocidades de 10.000 pies en 57.6K baud, escaneo de plano trasero más rápido y transmisión de datos a 2500 pies a 230.4K baud.
La comunicación RIO se implementa físicamente siguiendo la topología de la cadena de margaritas. En esta topología, los puntos de inicio y final deben instalarse con una resistencia terminal para cerrar el segmento de red.Lo mismo se aplica a este protocolo., se puede utilizar una resistencia de 82 ohmios o 150 ohmios para terminar el segmento. 150 ohmios se utiliza para la configuración anterior, mientras que 82 ohmios se utiliza en las versiones mejoradas de la red RIO.Belden 9463 o más popularmente conocido como Belden Blue Hose cable se utiliza para el protocolo de E/S remoto.

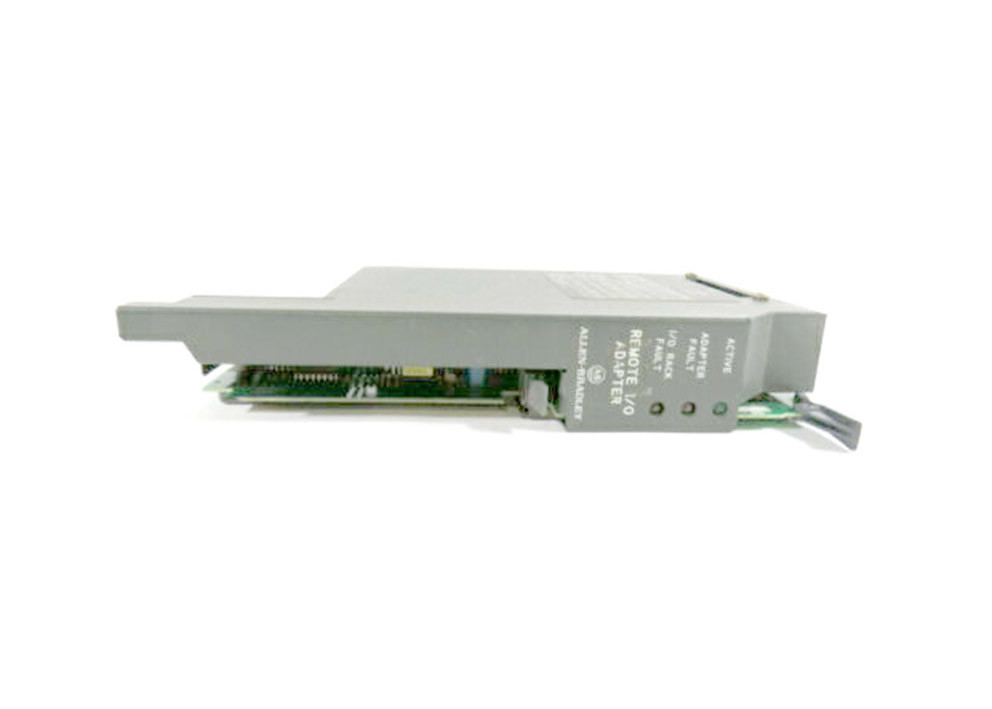

Este módulo está provisto de indicadores de estado tales como ACTIVO, ACTUALIZACIÓN DE ACTUALIZACIÓN DE ADAPTADOR y ACTUALIZACIÓN DE RACK de E/S. Para el estado ACTIVO, la luz LED debe estar verde para indicar el funcionamiento normal.Cuando se experimenta un fallo del adaptador, la luz roja se ilumina mientras que para Rack Fault, LED RED se activa.
Este módulo recibe/envía datos desde/hacia el escáner de E/S en forma serie, lee/escribe datos desde/hacia los módulos de entrada en forma paralela, lee/escribe datos desde/hacia los módulos de salida en forma paralela.El software de configuración utilizado con este módulo es el software de programación RSLinx y RSLogix 5.
