AB 1771-A3B1, chasis universal de la entrada-salida, 24 amperios, 12 ranuras

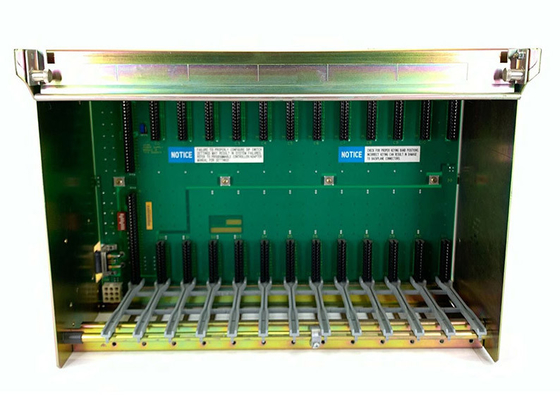

El AB 1771-A3B1 es un chasis de la entrada-salida para los módulos 1771 de la entrada-salida. El sistema 1771 PLC-5 es un sistema modular que necesita un chasis 1771 de la entrada-salida permitir la instalación de diversos módulos. La comunicación entre los módulos de la entrada-salida y el módulo de procesador o el módulo del adaptador de la entrada-salida es proporcionada por la placa madre. El chasis 1771-A3B1 tiene 12 ranuras de la entrada-salida. Tiene dimensiones de 12,4 x 19,0 x 7,6 adentro. y pesa 12,6 libras. Para la instalación en un sistema 1771 PLC-5, utiliza un método del montaje del panel de atrás con el espaciamiento adecuado y el recinto abierto. La placa madre del chasis tiene una fuente de alimentación de 8A en 5V DC. El chasis 1771-A3B1 tiene una configuración universal para el montaje del chasis y diseño de sistemas debido a su propio diseño constante. Para la extensión futura, puede ser substituido fácilmente por un chasis más grande. Se piensa para el uso en un ambiente industrial con temperaturas de funcionamiento del °F) 0 - el °C de 60 (32 - 140, una humedad relativa 5 95% noncondensing, y un choque de funcionamiento 30g.

El AB 1771-A3B1 es un chasis universal de la entrada-salida que es parte del boletín 1771 del producto. Este módulo se utiliza principalmente para proporcionar una ubicación de la instalación del hardware programable del control de lógica (PLC) tal como fuentes de alimentación, procesadores, módulos de la entrada-salida, y módulos de la especialidad. También proporciona la bisagra de las diversas armas del cableado que se utilizan para terminar los alambres de señal para interconectar a los módulos.

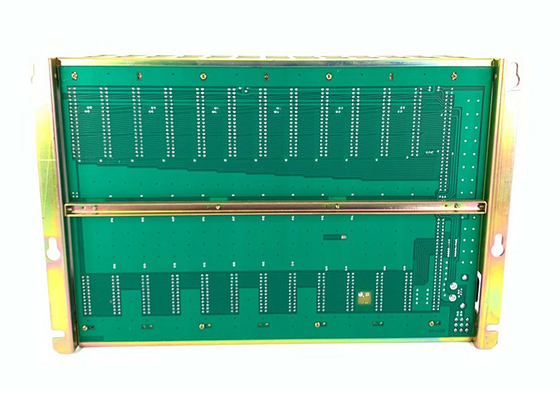

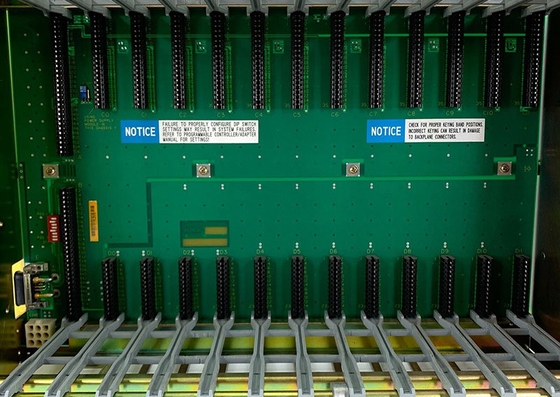

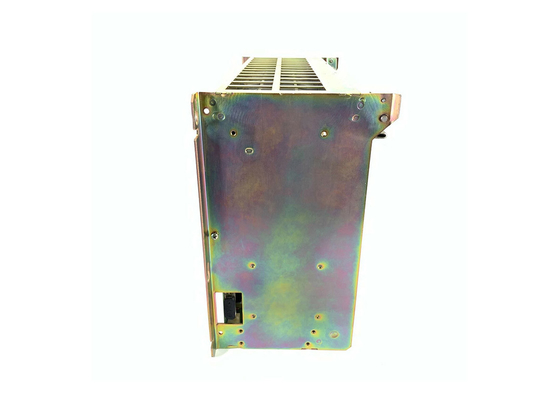

El 1771-A3B1 recibe la conectividad del módulo a la placa madre así como a la placa madre sí mismo. El voltaje de salida y la corriente de la fuente de alimentación conectada es distribuido por el conjunto de circuitos electrónico instalado a este chasis que sea recibido por cada módulo instalado. Este chasis puede acomodar hasta doce (12) módulos y se puede utilizar como estante local, extendido, o remoto de la entrada-salida (RÍO). Tiene una corriente de salida máxima de 24 amperios y apoya el montaje del panel solamente vía las etiquetas de montaje proporcionadas. Este chasis se asegura al panel trasero del recinto con el uso del ¼ - 20 (los pernos de montaje de M6 x 10).

Este chasis tiene especificaciones de la temperatura de 0 a 60 grados de cent3igrado o 32 a 140 grados de Fahrenheit para la temperatura de funcionamiento y una temperatura de almacenamiento de -40 a 85 grados de cent3igrado o -40 a 185 grados de Fahrenheit con una humedad relativa de 5 - el 95%, sin condensación. Pesa 5,9 kilogramos o 13 libras y mide físicamente 483 x 339 x 221 milímetros o 19,0 x 12,4 7,6 pulgadas. Se aprueba y se certifica para el uso en las áreas de aplicación de la clase 1, de la división 2, de los grupos A, de B, de C y de D con choque y la vibración de funcionamiento de 2g en 10-500 Hertz y 15g, respectivamente.
