AB 1771-A1B, entrada-salida Chasis, 4 ranuras, 16 amperios del PLC 5

El 1771-A1B es un chasis AB PLC-5.

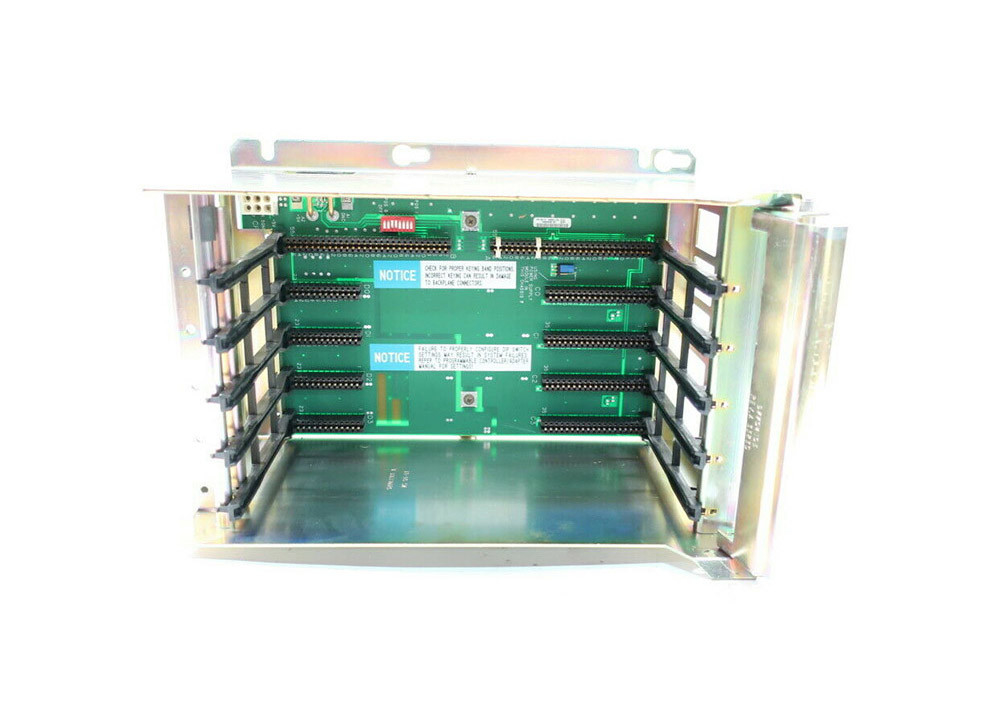

El chasis AB 1771-A1B es la columna vertebral de cada sistema de controlador programable AB PLC-5. Este chasis proporciona una ruta de comunicación entre varios módulos de E/S y el controlador o el módulo adaptador de E/S. El 1771-A1B es una carcasa universal y compacta para el procesador, los módulos de fuente de alimentación, los módulos adaptadores de E/S remotos y locales extendidos, y los módulos de E/S.

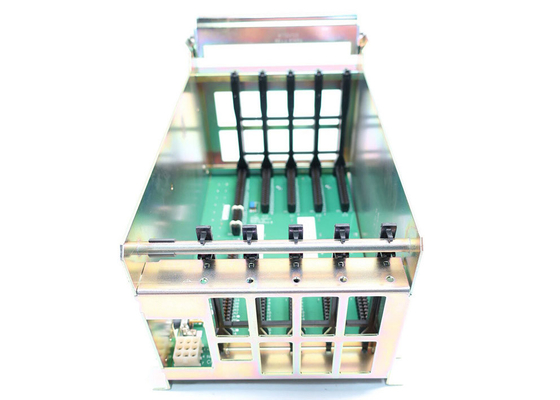

El chasis 1771-A1B tiene 4 ranuras para montar varios módulos. La ranura del extremo izquierdo del chasis 1771-A1B está reservada para el procesador o el módulo adaptador. Las otras ranuras del chasis son compatibles con módulos de comunicación, módulos de E/S y módulos de fuente de alimentación. Es crucial seguir las tablas de compatibilidad para cada módulo PLC-5/1771. Tenga en cuenta que el 1771-A1B es parte de la serie B. Las fuentes de alimentación 1771-P1, -P2, -P7 y -PS7 se pueden montar en la placa lateral izquierda del chasis 1771-A1B.

El chasis 1771-A1B está diseñado para la instalación en panel. El chasis 1771-A1B puede recibir alimentación a través de procesadores con fuentes de alimentación integrales que proporcionan de 2 a 4 amperios, módulos de fuente de alimentación que proporcionan de 3 a 8 amperios y fuentes de alimentación externas que proporcionan de 6.5 a 16 amperios.

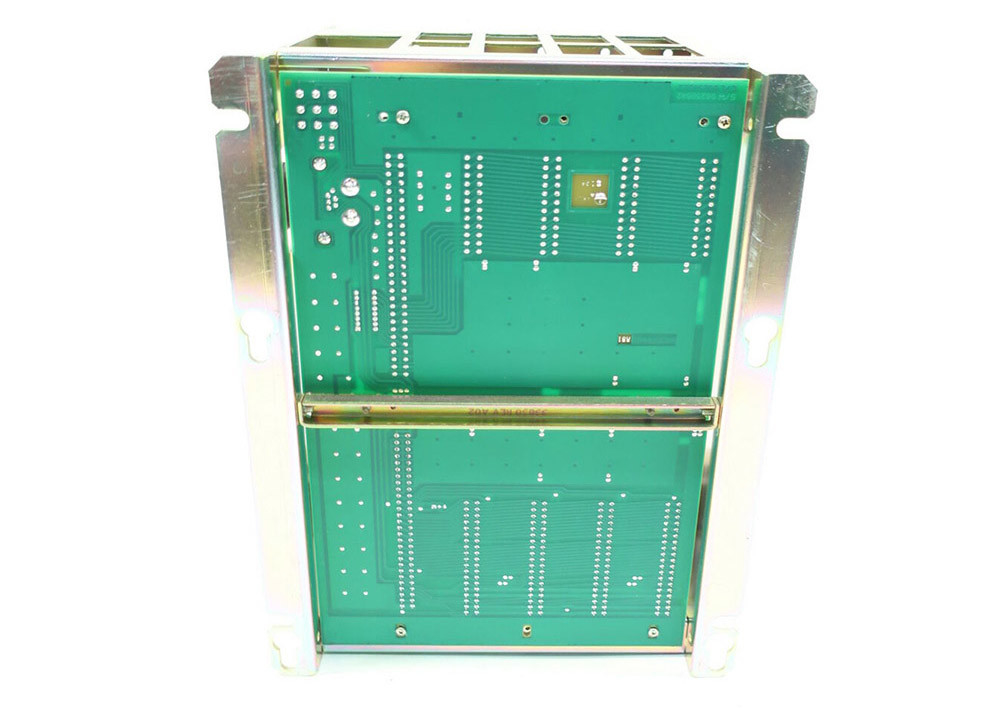

La corriente de backplane más grande para el 1771-A1B es de 16 amperios funcionando a 5 voltios CC. El chasis 1771-A1B debe conectarse a una barra de conexión a tierra central a través de espárragos de conexión a tierra situados en el propio chasis. La fuente de alimentación del chasis se configura a través del puente de configuración.

El puente tiene dos posiciones: "N" - posición para fuente de alimentación externa, e "Y" - posición para módulo de fuente de alimentación o procesador con una fuente de alimentación integral. El chasis 1771-A1B no se puede alimentar con un módulo de fuente de alimentación y una fuente de alimentación externa al mismo tiempo.
