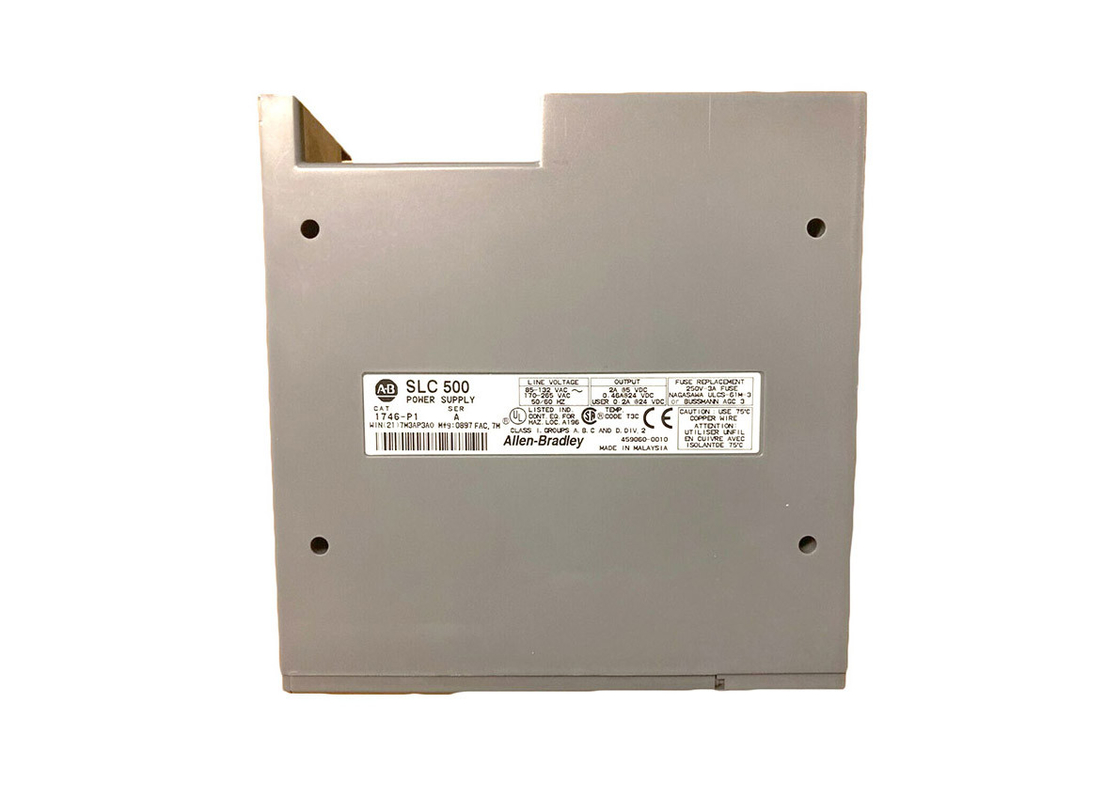

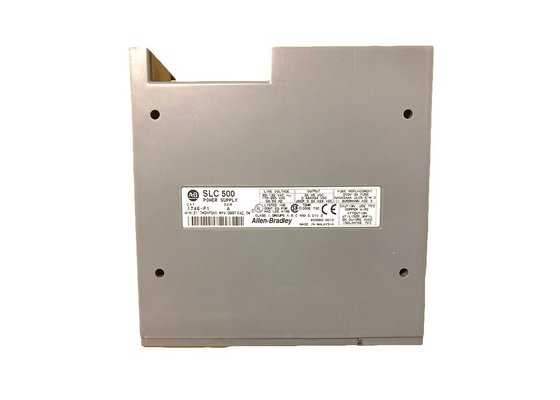

AB 1746-P1, fuente de alimentación de SLC 500, 120/220 voltio de CA

El AB 1746-P1 es una fuente de alimentación de SLC 500. Tiene una línea voltaje de 85 a 132 voltios o 170 a 265 voltios de CA en 47 a 63 Hertz y con una línea típica requisito de alimentación de 135 VA. Su capacidad actual interna es 2 A en 5 voltios de DC y 0,46 A en 24 voltios de DC y su corriente de la avalancha son un máximo de 20 A. Esta fuente de alimentación también tiene 24 capacidades actuales del usuario-poder de DC de voltio de 200 mA y de 24 radios de acción del voltaje del usuario-poder de DC de voltio de 18 a 30 voltios de DC.

La protección usuario-proveída máxima de la sobreintensidad de corriente es 15 A y el aislamiento entre los terminales de la entrada y la placa madre es 1800 voltios de CA RMS para 1 segundo. Midiendo 5,5 x 2,3 x 5,7 pulgadas y pesando 2 libras o 0,9 kilogramos, esta fuente de alimentación se puede instalar en 1746 chasis. También tiene una temperatura de funcionamiento de 0 a 60 grados de cent3igrado y la capacidad actual es reducida la capacidad normal por el 5% cuando la temperatura excede 55 grados de cent3igrado.

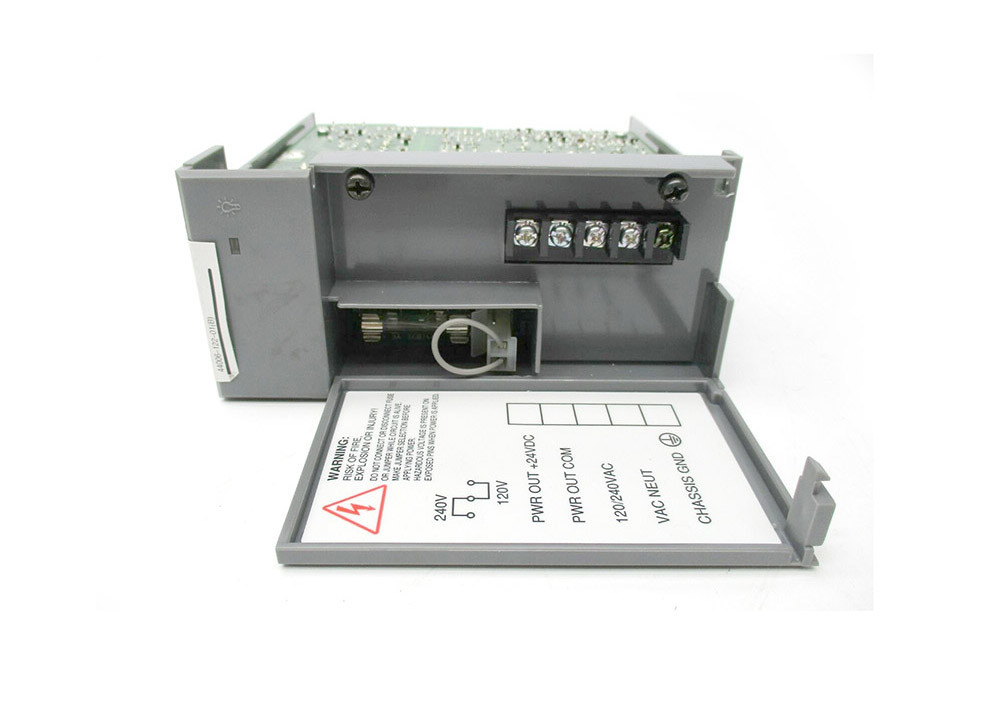

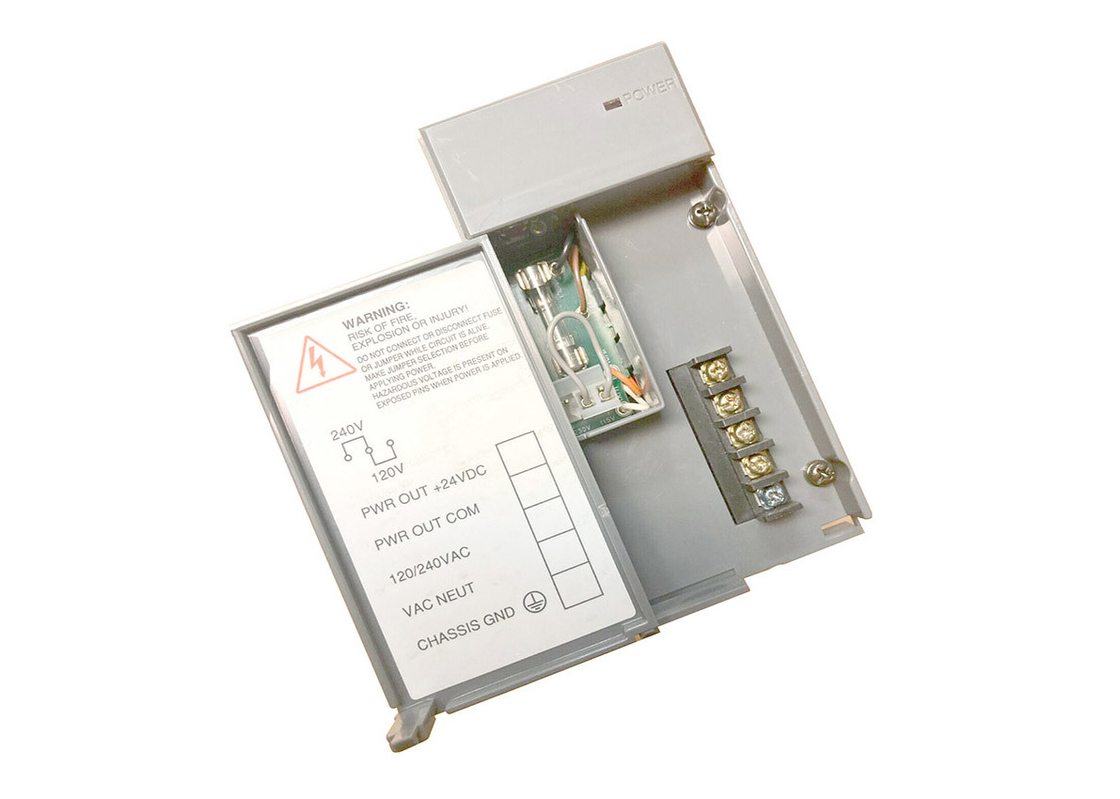

El puente de la entrada debe ser fijado antes de aplicar poder a la fuente de alimentación 1746-P1 durante la instalación. Esto es porque los pernos expuestos tener voltaje peligroso cuando se aplica el poder y éste puede dar lugar a lesión. Esta fuente de alimentación viene con la protección del fusible pero ésta es limitada solamente a guardar contra los riesgos de incendios debidos cortocircuitar condiciones. Para las condiciones de la sobreintensidad de corriente del usuario-poder, 1746-P1 la serie A que se hace en Japón experimentará un cierre de la fuente de alimentación y falta de la CPU y el procedimiento de recuperación es recargar el programa de usuario.

Para 1746-P1 la serie A que se hace en Malasia, la CPU continúa pero los 24 cierres del usuario de DC de voltios ocurren y el procedimiento de recuperación es corregir la condición de la sobreintensidad de corriente. Cuando sucede el undervoltage, la fuente de alimentación 1746-P1 continuará actuando los reguladores de SLC 500 por poco tiempo y parará el suministrar de poder a los reguladores cuando las caídas de voltaje de entrada debajo del rango de operación recomendado por una época que sea más larga que la CPU soportan tiempo. Para la fuente de alimentación 1746-P1, la CPU soporta tiempo es el ms 20 el ms para el a carga plena y 3000 para ninguna carga. Las operaciones reanudarán una vez la fuente de alimentación consiguen el voltaje de entrada normal.

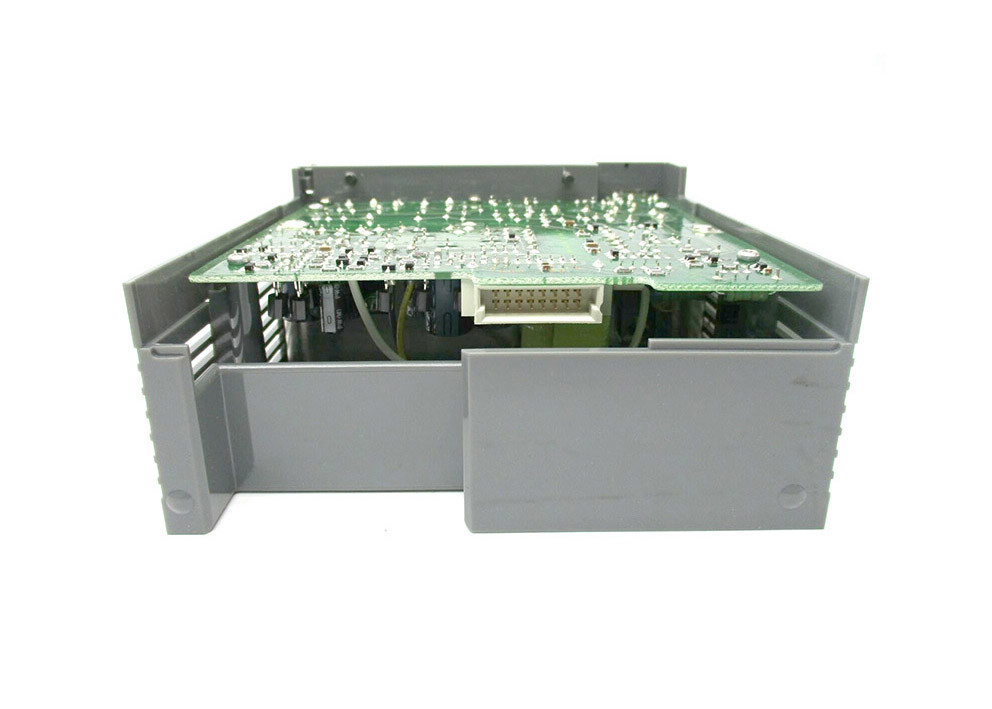

El 1746-P1 es una fuente de alimentación de SLC 500. Este componente programable de la lógica (PLC) es un módulo necesario para actuar un estante de SLC 500. Proporciona el poder de la placa madre que es utilizado por la mayoría de los módulos atados al chasis para activar cada conjunto de circuitos eléctrico para llegar a ser operable.

Este módulo de fuente de alimentación tiene una línea requisito del voltaje de 85 - 132/170 - 265 VAC con una frecuencia de los herzios 47-63. Independientemente de proporcionar la fuente de alimentación de la placa madre, este módulo es capaz de proveer de 18-30 VDC de voltaje la corriente de 200 mA. Esta fuente de alimentación tiene un fusible interno instaló que se pueda substituir por el número de parte de 1746-F1. También tiene una protección usuario-proveída de la sobreintensidad de corriente valoró 15 amperios.

A través de fuentes de alimentación, los reguladores de SLC 500 son capaces del funcionamiento incluso si los descensos de la fuente de la energía de entrada debajo del nivel voltaico de funcionamiento. Se sabe esta característica mientras que la CPU soporta tiempo. El programa y los datos de la entrada-salida son exploración continua por un período limitado. Si la vuelta del poder al nivel voltaico normal, el procesador puede continuar actuando normalmente. Para 1746-P1, el tiempo de control de la CPU es el ms 20 el ms en a carga plena y 3000 en ninguna carga.

Esta fuente de alimentación está instalada en el extremo izquierdo de un chasis de SLC 500. Si es principal, extensión o estante remoto de la entrada-salida, la posición de instalación es lo mismo. Solamente una (1) fuente de alimentación es necesaria por chasis.
