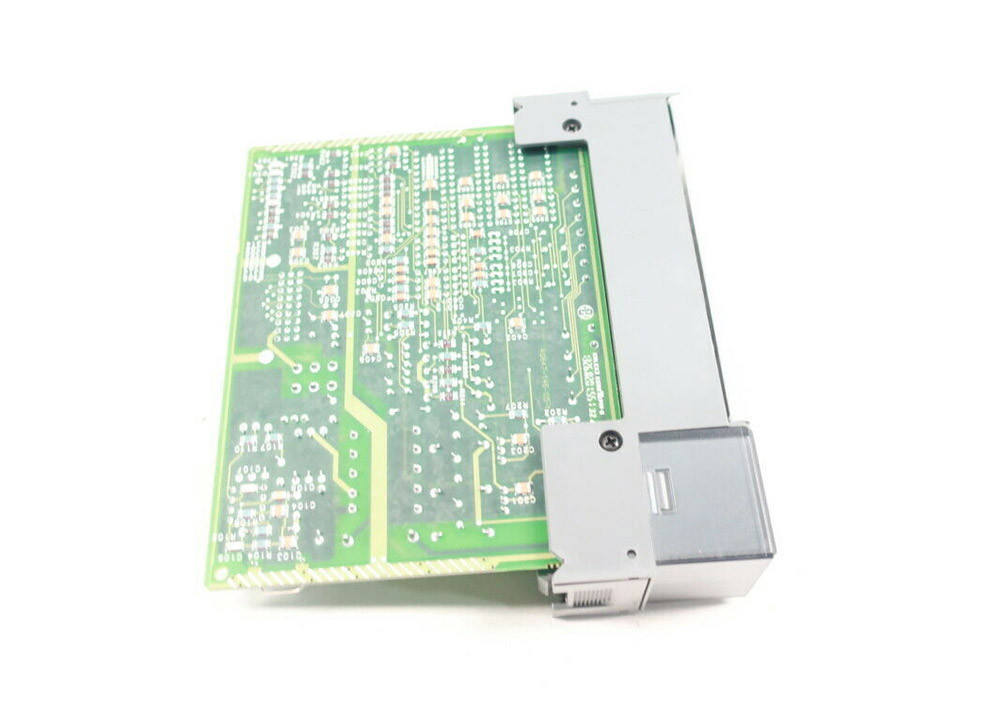

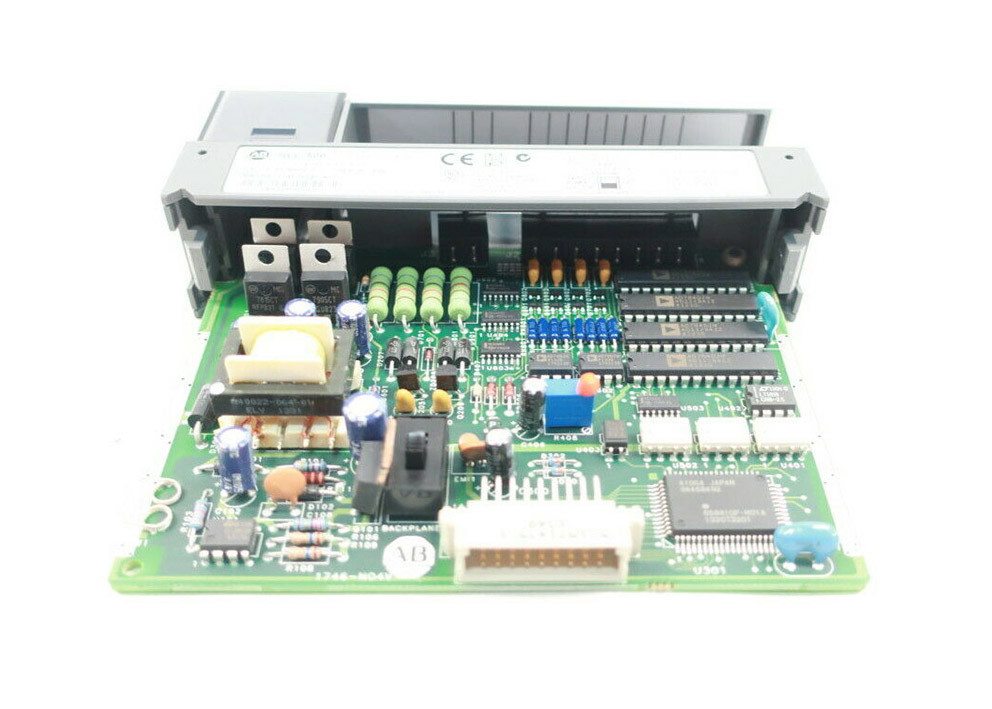

AB 1746-NO4V, módulo de la salida analógica de SLC 500, 10 VDC

El AB 1746-NO4V es cuatro (4) puntos, módulo de salida sin aislar del voltaje análogo del estándar de SLC 500. Tiene una gama de la salida de -10 a
10 voltios -1 LSB DC con grados actuales de la placa madre de 55 mA en 5 voltios y de 145 mA en 24 voltios. Las 24 fuentes de alimentación externa del VDC pueden utilizar con
este módulo por el externo que activa SW1. Si el poder de la placa madre es suficiente, el poder de la placa madre se puede utilizar como la fuente de energía de esto
módulo en vez de una fuente externa. El 1746-NO4V tiene un cableado del campo al aislamiento de la placa madre de 500 voltios de DC, y una reactancia de la carga máxima
de 1 corriente del µF y de la carga máxima de 10 mA.

Este módulo es un módulo calibrado en la fábrica y utiliza un formato binario de la comunicación del complemento de los two de 16 bits. El 1746-NO4V se incluye adentro
un abierto-tipo recinto y soportes en 1746 chasis. También se equipa de un indicador de situación del LED y de un bloque de terminales desprendible (RTB).
El tamaño recomendado del alambre para este módulo es tamaño máximo del alambre del AWG #14. Su tiempo de la actualización es 512 µs para todos los canales que están paralelamente, y
tiene un tiempo de respuesta del paso del ms 2,5 en el 95%. Los grados Fahrenheit de las gamas de temperaturas de funcionamiento 1746-NO4V'S de 32 a 140, su
los grados inoperativos Fahrenheit de las gamas de temperaturas de -40 a 185 y su humedad relativa sin condensación para la operación y el almacenamiento es 5
hasta el 95%. El 1746-NO4V'S tiene una deriva total máxima de la exactitud de +/- 54 PPM/grados Celsius completo.

El módulo de AB 1746-NO4V es un módulo programable de la salida analógica del regulador de la lógica (PLC) que pertenece al producto de SLC 500
plataforma. Los canales de salida de esta señal del voltaje de la producción del módulo que se extiende a partir de la -10 a las señales de +10VDC.

Al instalar este módulo al chasis, ciertas guías pueden ser utilizadas para determinar la asignación ideal de la ranura o del chasis del módulo.
Dos (2) factores generales se consideran por ejemplo temperatura ambiente y ruido eléctrico. Para el ruido eléctrico, el módulo se recomienda a
esté instalado lejos de la CA o de los niveles del voltaje de DC. Además, es el mejor instalar este módulo lejos de la fuente de alimentación del sistema. Para
la consideración de la temperatura ambiente, el chasis que es el más cercano a la parte inferior del recinto es el chasis recomendado de la instalación.

Este módulo no apoya retiro bajo poder. Nunca quite este módulo cuando se aplica el poder mientras que los arcos eléctricos pueden suceder causando
daño al conjunto de circuitos electrónico. El módulo se puede también instalar con el bloque de terminales desprendible (RTB) instaló en su panel de delante. Uso
El alambre de 14 AWG y limita un máximo de dos (2) alambres terminado en el mismo terminal. Éste es proporcionar el sitio para localizar averías así como ser
capaz de cerrar la cubierta del módulo.

Las salidas analógicas se pueden asignar a una salida de regulador del PID, un resultado de la operación matemática o un valor manual entró de una máquina humana
Interfaz (HMI), o control de supervisión y de adquisición de datos (SCADA). Éstas son fuentes de los comandos de control. Puede también ser utilizado a
retransmita las señales para la referencia de otros dispositivos de ejecutar sus usos de la supervisión, de la grabación y de la conversión. Para el soporte solo
los reguladores que requieren la coordinación del control tal como función del equilibrio de carga, las salidas analógicas se pueden utilizar para enviar la señal de referencia de todos
reguladores y dispositivos implicados.
