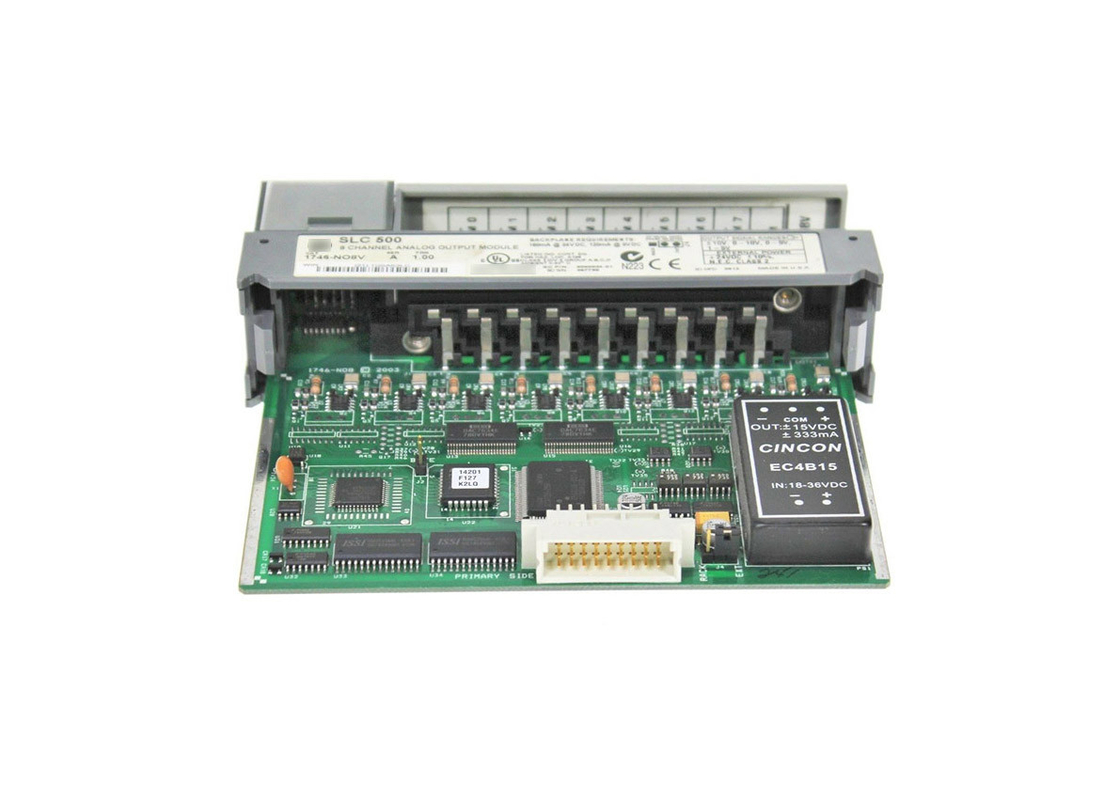

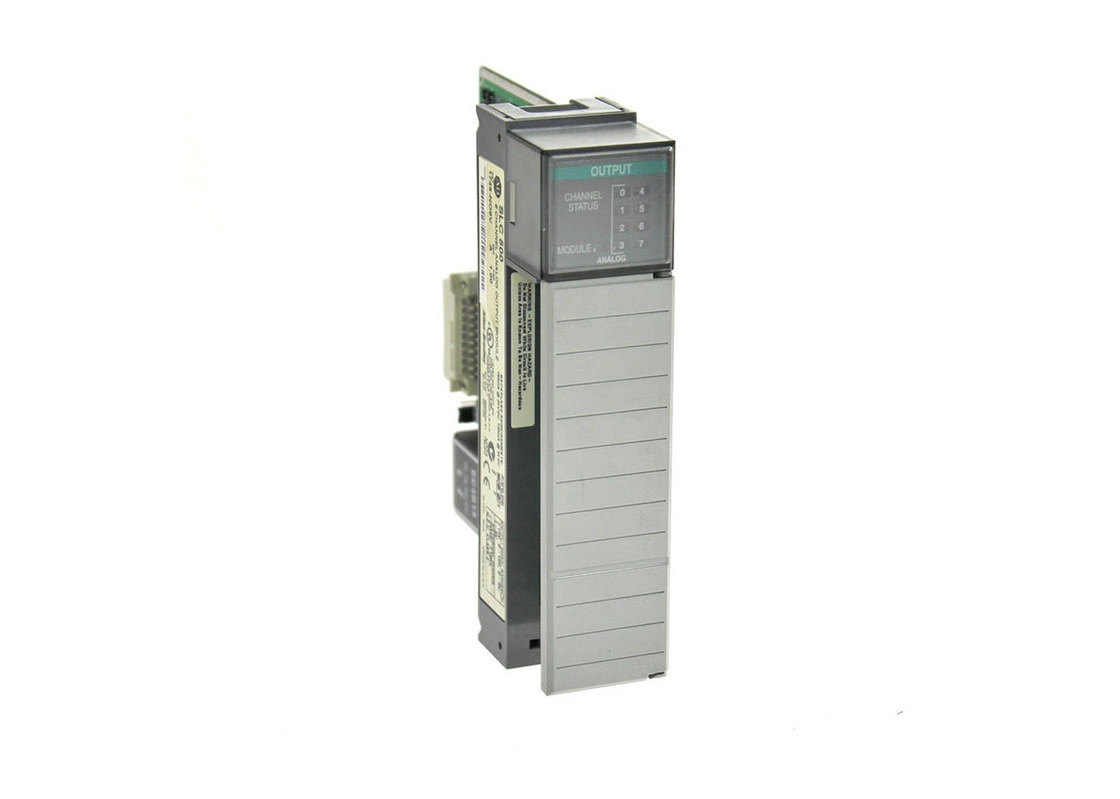

AB 1746-NO8V, módulo de salida analógico SLC 500, de un solo extremo
Especificaciones técnicas para 1746-NO8V
| Fabricante |
Automatización de Rockwell |
| Resolución |
16 bits 320 μV/cuento |
| Tipo de módulo |
Módulo de salida analógica |
| Serie |
SLC 500 |
| Número de la parte/número del catálogo. |
No incluye: |
| Marca del producto |
AB |
| Conexión de salida |
Con un solo extremo |
| Voltajes de salida |
Las emisiones de gases de efecto invernadero de la corriente eléctrica de la corriente eléctrica de la corriente eléctrica de la corriente eléctrica de la corriente eléctrica de la corriente eléctrica de la corriente eléctrica de la corriente eléctrica de la corriente eléctrica de la corriente eléctrica de la corriente eléctrica. |
| Código de salida |
-32,768 a +32,767 |
| Chasis compatible |
Cualquier ranura del chasis 1746 excepto la ranura 0 |
| Consumo de corriente en plano trasero |
120 mA a 5V dc 160 mA a 24V dc (jumpador J4 puesto en RACK) 0 mA a 24V dc (jumpador J4 puesto en EXT) |
| Plan de fondo Consumo de energía |
5.6W |
| Formatos de datos de SLC |
Unidades de ingeniería a escala A escala para el PID Números proporcionales 1746-NO4 formato Escala definida por el usuario |
| Parámetros opcionales de datos de salida |
Límites de escala definidos por el usuario Límites de sujeción de salida Límites de alarma de salida Tasa/límite de rampa Valor de falla preestablecido Comportamiento de salida en condiciones de falla (reinicio, retención, preestablecimiento) Alarmas de cierre Alarmas de cierre |
| Productos |
8 |
| Corriente de plano trasero (5 voltios) |
120 miliamperios |
| Corriente de plano trasero (24 voltios) |
con una capacidad de carga de |
| Tiempo de actualización |
540 microsegundos/8 canal |
| Respuesta de paso |
1 milisegundo |
| Respuesta de paso |
60 milisegundos dentro, 2,5 milisegundos fuera |
| UPC |
10781180054560 |
| UPC |
10781180054577 |
Aproximadamente 1746-NO8V
El AB 1746-NO8V es un módulo de salida analógico que es compatible para su uso con los controladores SLC 500.Este módulo se utiliza idealmente para controlar dispositivos de modulación como válvulas, amortiguadores, unidades de frecuencia variable (VFD, por sus siglas en inglés), levaduras y otros dispositivos que operan con señales analógicas.
El 1746-NO8V tiene ocho (8) canales de salida con una resolución de 16 bits o 320 μV/conta.767 y viene con una red de escaleras R-2R incorporada como el método de conversión digital a analógica (DAC)Tiene una respuesta de paso de salida de 1 ms o 0 a 95% de escala completa con un tiempo de actualización de canal individual de 5 ms para actualizar los 8 canales para la clase 1 y 10 ms para actualizar los 8 canales para la clase 2.
El 1746-NO8V tiene una precisión global del 0,1% de la escala completa a 25 °C y del 0,2% de la escala completa a 60 °C con una deriva de precisión global máxima de ±33 ppm/°C de la escala completa.Tiene un rango de carga de 1K ohm o superior y con una corriente de carga de 10 mA (máximo).
Las tensiones de salida nominales específicas del 1746-NO8V son de -10 a +10VDC; -10.25 a +10.25VDC; 0 a 10VDC; 0 a 5VDC y 1 a 5VDC. Datos analógicos convertidos,Configurar para cada canal son unidades de ingeniería escaladas, A escala para PID, recuentos proporcionales, formato 1746-NO4 y escala definida por el usuario, mientras que los parámetros opcionales de datos de salida son límites de escala definidos por el usuario, límite de sujeción de salida, límites de alarma de salida,Velocidad/límite de la rampa, valor de fallo preestablecido, comportamiento de salida bajo la condición de fallo (reinicio, retención, preestablecimiento), alarmas bloqueadas y alarmas bloqueadas de reinicio.
El 1746-NO8V tiene una potencia de salida general de 5,6W y una fuente de alimentación de CC opcional para el usuario con una potencia nominal de 24V DC. Tiene un rango de voltaje de salida dentro de ± 10.25V DC y utiliza un convertidor digital a analógico R-2R Ladder con una resolución de canal de 16 bits (320μV/cuento)El 1746-NO8V tiene un tiempo de respuesta de paso de salida de 1 ms y utiliza aproximadamente 5 ms para actualizar las señales en los 8 canales.El rango de carga en las salidas de 1746-NO8V puede ser superior a 1 KΩ y la corriente de carga máxima en las salidas es de 10 mAEl 1746-NO8V tiene una impedancia de salida inferior a 1Ω y una capacidad de más del 2,5% (± 10,25V).15% con un error de deriva OFFSET de ±0.53 LSB por °C. The 1746-NO8V offers circuit isolation between the field wiring and the backplane to protect the chassis and the processor is tested at 500V DC and uses LED lights to indicate the module and channel statusTiene un rango de temperatura operativa de 0-60 °C a una humedad relativa no condensante del 5-95% y está certificado por CUL y CE para su uso en lugares peligrosos de clase I, división 2.El 1746-NO8V tiene un valor de choque operativo de 30G y una vibración de 5G a 10-500Hz.
