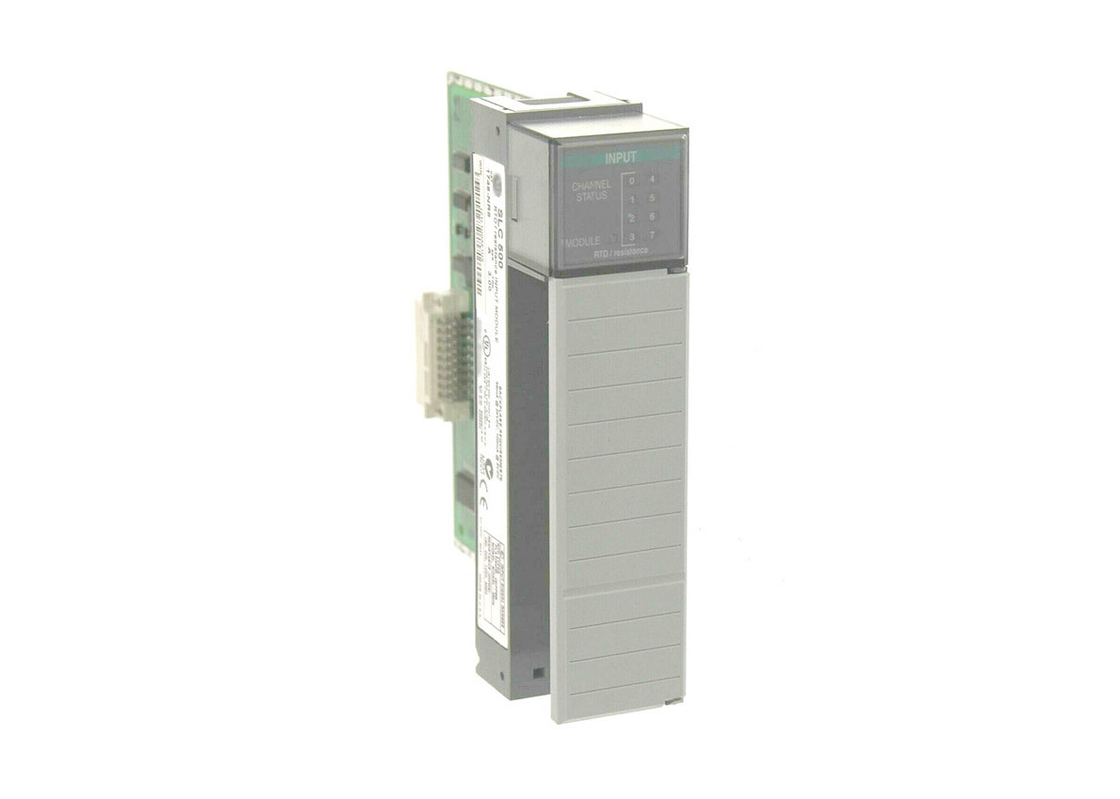

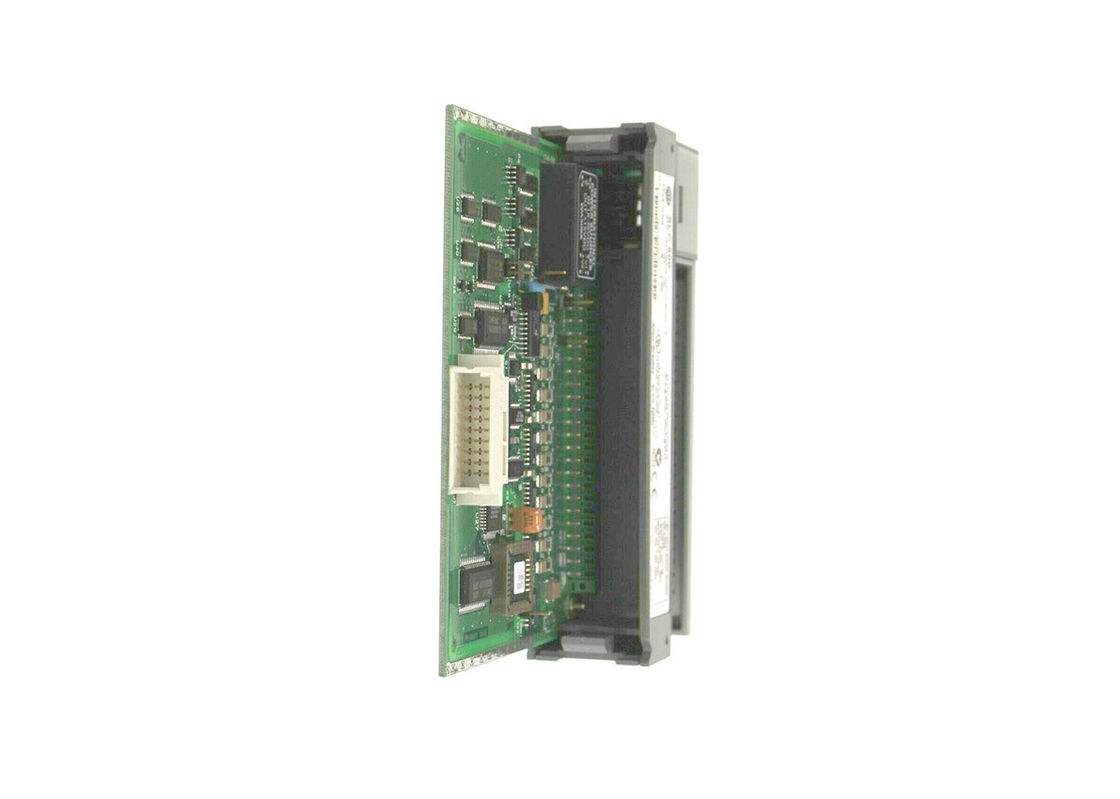

AB 1746-NR8, SLC 500 RTD/Módulo de entrada analógica de resistencia, 100 miliamperios
Especificaciones técnicas para 1746-NR8
| Marca del producto |
AB |
| Fabricante |
Automatización de Rockwell |
| Serie |
SLC 500 |
| Número de la parte/número del catálogo. |
Las demás: |
| Las entradas |
8 |
| Tipo de módulo |
Módulo de entrada analógico de RTD/resistencia |
| Corriente de plano trasero (5 voltios) |
100 miliamperios |
| No. si Las entradas |
Ocho (8) |
| Corriente de plano trasero (24 voltios) |
con un contenido de dióxido de carbono superior o igual a 20 |
| Sensores RTD compatibles |
El uso de los productos de la categoría 1 incluye los productos de la categoría 2 incluidos en el anexo I del Reglamento (CE) n.o 1069/2009. |
| Tiempo de actualización |
6 milisegundos a 2 segundos |
| Rango de entrada de resistencia compatible |
0 - 150 Ohms, 0 a 500 Ohms, 0 a 1000 Ohms y 0 a 300 Ohms |
| Corriente en el plano de fondo |
El valor de la corriente de corriente emitida será igual o superior al valor de la corriente emitida. |
| Consumo de energía del plano de fondo |
10,82 W máximo (0,5 W a 5 V de corriente continua, 1,32 W a 24 V de corriente continua) |
| Respuesta de paso |
60 milisegundos dentro, 2,5 milisegundos fuera |
| Respuesta de paso |
60 milisegundos dentro, 2,5 milisegundos fuera |
| Ubicación del chasis de E/S |
Cualquier ranura excepto la ranura 0 |
| Rango de temperatura de funcionamiento |
32 a 140 grados Fahrenheit |
| Resolución |
.01 grados centígrados |
| UPC |
10611320271727 |
| Temperatura de funcionamiento |
De 0 a 60 grados centígrados |
| El Consejo de Seguridad de la ONU |
32151705 |
| Temperatura de almacenamiento |
-40 a 85 grados Celsius |
| Método de conversión A/D |
Modulación sigma-delta |
Aproximadamente 1746-NR8

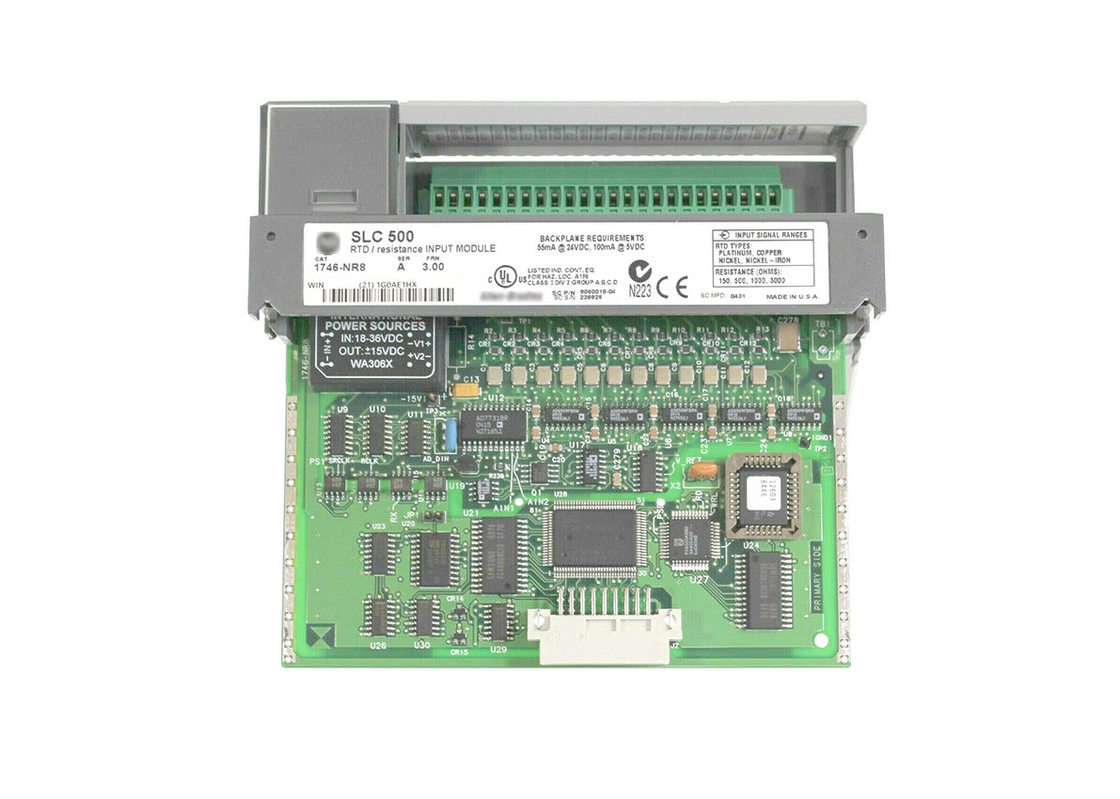

El 1746-NR8 es un detector de temperatura de resistencia (RTD) / módulo de resistencia. Este módulo acepta señales de resistencia de sensores RTD como Platino (385) 100, 200, 500 y 1000; Platino (3816) 100,Las resistencias directas de los componentes de las máquinas de ensayo y de los equipos de ensayo de los equipos de ensayo y de los equipos de ensayo de los equipos de ensayo y de los equipos de ensayo de los equipos de ensayo y de los equipos de ensayo de los equipos de ensayo y de los equipos de ensayo de los equipos de ensayo y de los equipos de ensayo de los equipos de ensayo y de los equipos de ensayo de los equipos de ensayo y de los equipos de ensayo de los equipos de ensayo.
Este módulo se utiliza exclusivamente para sistemas SLC 500. Puede usarse específicamente con las dos (2) variantes de SLC 500, como el estilo de hardware fijo y modular.Ocupa una sola ranura de cualquier chasis utilizado y no requiere una fuente de alimentación externa en su lugar, este módulo es alimentado por la energía del plano trasero generada por la fuente de alimentación del sistema.
Este módulo se utiliza principalmente para aplicaciones de temperatura, ya que los sensores RTD se utilizan específicamente para medir las lecturas de temperatura.La capacidad de resistencia de este módulo es aplicable para medir el desplazamiento o el movimiento o los dispositivos mecánicos.Por lo general, se utiliza para medir la longitud del viaje, el movimiento reflejado por la disminución y el aumento de la lectura de la resistencia.

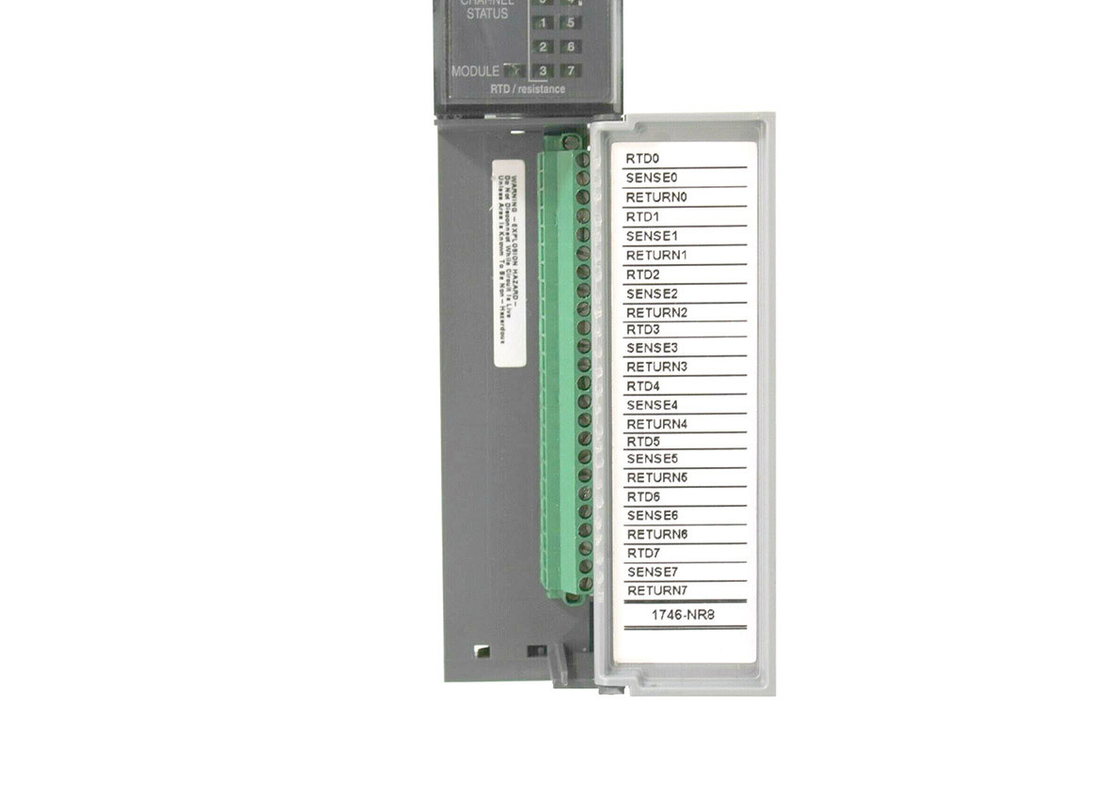

Este módulo admite sensores RTD de 2 alambres, 3 alambres y 4 alambres. Para un RTD de 2 alambres, los cables recomendados son el cable blindado Belden 9501 o equivalente.utilizar el cable Belden 9533 o Belden 83503Para un RTD de 2 alambres, evitar cables largos, ya que reduce la precisión de la medición.el efecto o los cables largos pueden minimizarse mediante el uso de un cable de ancho más bajo, como un cable AWG # 16 en lugar de AWG # 24.Los terminales del bloque terminal removible (RTB) están destinados a la conexión de un solo cable.
El estado del canal se puede controlar mediante el indicador LED, mientras que el funcionamiento del módulo se puede controlar mediante el indicador de estado LED.Este módulo tiene un filtro digital de paso bajo y un filtro de entrada programableEl módulo de conversión analógica a digital es la modulación sigma-delta.Su proceso de calibración automática ocurre cada vez que el módulo se enciende que también es programable a un ciclo específico de cada 5 minutosLos tipos de RTD presentes en el módulo 1746-NR8 son cobre, platino, níquel-hierro y níquel. El bloque terminal compatible con este módulo es un bloque terminal AB 1746-RT-35.
El consumo de energía de fondo del módulo 1746-NR8 es de un máximo de 1,82 W, y el consumo de energía es de 0,5 W a 5 Voltios DC y 1,32 W a 24 Voltios DC.El consumo de corriente de plano trasero del 1746-NR8 ′′ es de 100 mA a 5 Voltios CC y 55 mA a 24 Voltios DCSu tensión máxima de modo común es +/- 1 Volt, mientras que sus sobrecargas máximas permanentes son +/- 5 mA para la corriente y +/- 5 Volts DC.El voltaje de aislamiento del módulo 1746-NR8 es continuo a 5 Volts DC entre los canales y 500 Volts AC durante 1 minuto entre las entradas y el plano de fondoSu rango de temperatura de funcionamiento es de 32 a 140 grados Fahrenheit, su rango de temperatura de almacenamiento es de -40 a 185 grados Fahrenheit,y su humedad relativa no condensante es de 5 a 95%.
