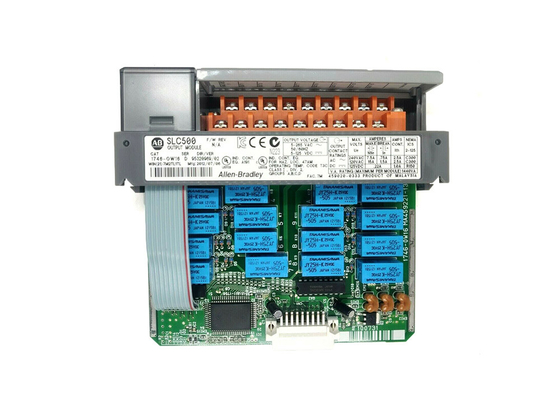

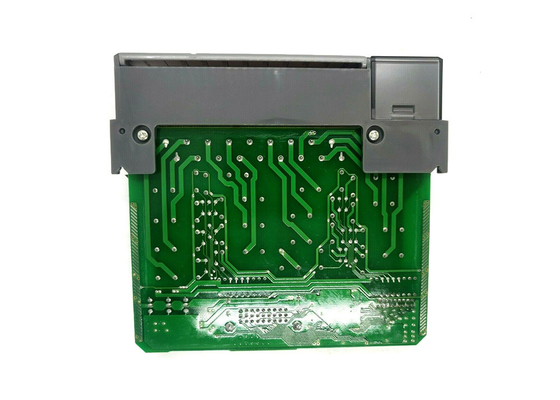

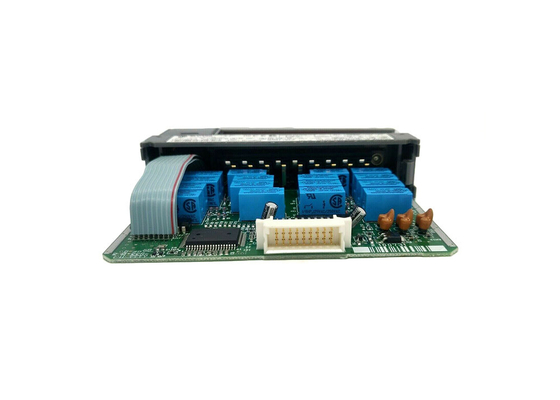

AB 1746-OW16, módulo de salida del contacto de SLC 500 Digitaces
Especificaciones técnicas para 1746-OW16
Fabricante |
Rockwell Automation |
Marca |
AB |
Número de parte/catálogo no. |
1746-OW16 |
Serie |
SLC 500 |
Tipo del módulo |
Módulo de salida del contacto de Digitaces |
Salidas |
16 |
Voltaje de funcionamiento |
5-265 CA de voltio o 5-125 voltios de DC |
No. de grupos |
2 |
Puntos por grupo |
8 |
Tipos de la salida |
N.O. Contacto de retransmisión |
Usos |
El contacto de retransmisión hace salir (8 por campo común) |
Actual/salida (120 VAC) |
1,5 amperios |
Respuesta de paso |
60 milisegundos adentro, 2,5 milisegundos hacia fuera |
Actual/salida (24VDC) |
1,2 amperios |
UPC |
10662468067079 |
Corriente de la placa madre |
170-180 miliamperios |
UNSPSC |
32151705 |
Retraso de la señal, carga resistente máxima |
En = el ms 10,0 = del ms 10,0 |
Software programado |
RSLogix 500 |
Sobre 1746-OW16
El AB 1746-OW16 es un módulo de salida discreto de AB usado con la familia de producto de SLC 500. Este módulo es un módulo de salida de la retransmisión o referido a veces como módulo de salida del contacto seco.
Este módulo es ideal para el uso en usos donde está existente un mezclado de las categorías del voltaje. Categorías del voltaje tales como voltaje de DC con el radio de acción de 5 -125 VDC y 5 - 265 VA. Tiene dos (2) grupos de la entrada con un (1) terminal común por grupo. Estas agrupaciones permiten que un grupo actúe con un voltaje de DC mientras que el otro grupo con un voltaje ca. Puede también ser utilizado con ambos voltaje de DC o ambas entradas del voltaje ca. El uso de este módulo elimina la necesidad de ejecutar del conjunto de circuitos de interposición.
Cuando está actuado con 120VAC, el grado del amperio de la rotura es 15 A mientras que el grado de la rotura es 1,5 A. Para 240VAC, haga el grado del amperio es 7,5 A y el grado del amperio de la rotura es 0,75 A. que la corriente continua para la operación de la CA es 2,5 A. Cuando está actuado con 125 VDC, haga el grado del contacto es 0,22 A y el grado del contacto de rotura es 1,2 A. En 125 VDC, la corriente continua es 1,0 A y 2,0 A en la operación 24VDC. Los dispositivos de la supresión de la oleada se recomiendan al ne instalaron externamente para cada canal. El uso de estos dispositivos previene daño al módulo así, prolonga la vida útil del módulo.
La familia de producto de SLC utiliza el software programado de RSLogix 500. Con este software programado, los módulos, tales como 1746-OW16 pueden configurado, dado parámetros y programado para la operación que cumple el requisito del control.
El AB 1746-OW16 es en el módulo de salida discreto del SLC 500 de AB. Se utiliza en este módulo tiene dieciséis (16) salidas del contacto de retransmisión con dos (2) grupos que tienen ocho (8) puntos por campo común.
La instalación de este módulo requiere la no-exposición a las sustancias químicas mientras que las sustancias químicas pueden degradar las propiedades de aislamiento de los materiales de aislamiento. Examine el módulo periódicamente para saber si hay el daño químico.
El 1746-OW16 tiene dos voltajes de funcionamiento: 5 - 125V DC y 5 - 265V DC. Tiene retraso de la señal de 10 ms en los estados por intervalos en la carga resistente máxima. El 1746-OW16 tiene un consumo actual más alto de la placa madre comparado a otros módulos de salida de la retransmisión. Tiene el consumo actual de la placa madre 0.17A en 5V DC y consumo actual de la placa madre 0.18A en 24V DC. Tiene una corriente mínima de la carga 10 mA en 5V DC. El 1746-OW16 tiene disipación termal máxima de 5,7 W. También tiene corriente continua máxima por el módulo de 16 A. Por favor nota la corriente continua por el módulo para asegurarse de que la corriente continua por el módulo esté limitada de modo que el poder del módulo no exceda 1440VA.
El 1746-OW16 es fácil de utilizar. Puede ser configurado usando el software programado compatible o el terminal de mano (HHT) de Windows. Por lo tanto, usted puede poner el módulo usando su ordenador. También tiene un bloque de terminales desprendible que permita que usted ate con alambre encima de cualesquiera cables o puente al módulo fácilmente. Asegure por favor las conexiones externas al módulo usando los cierres de desplazamiento, los tornillos, los conectores roscados, o los otros medios para las conexiones proporcionadas este producto.
Descripción técnica de 1746-OW16
El AB 1746-OW16 es un módulo de salida del contacto de SLC 500 Digitaces. Este módulo de salida del contacto de Digitaces tiene un voltaje de funcionamiento de la CA de voltio 5-265 o 5-125 voltios de DC y 16 salidas del contacto de retransmisión de N.O. Se piensa para los usos de las salidas del contacto de retransmisión (8 por común).
