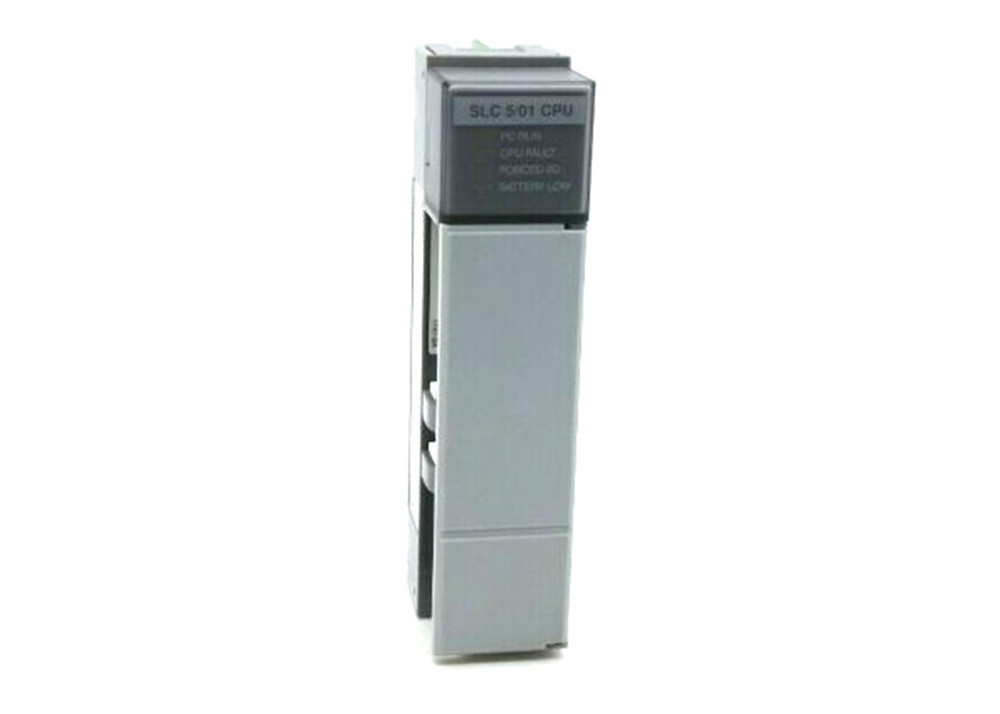

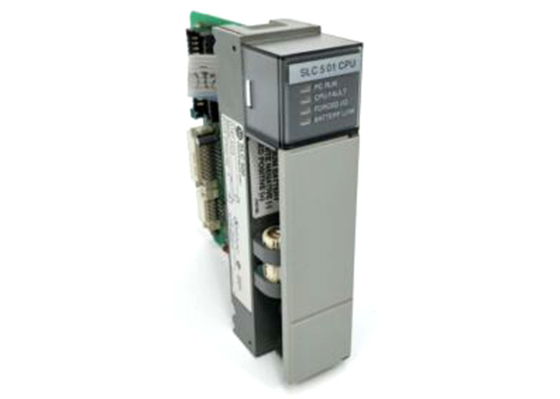

AB 1747-L514, procesador de SLC 500, ranura 0 de los 1746 chasis
Datos del producto:
| Lugar de origen: | LOS E.E.U.U. |
| Nombre de la marca: | AB |
| Número de modelo: | 1747-L514 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Nuevo en caja original |
| Tiempo de entrega: | 5-8 días del trabajo |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100 |
|
Información detallada |
|||
| Marca: | Abundante | Modelo: | 1747-L514 |
|---|---|---|---|
| Serie: | SLC 500 | Descripción del producto:: | Unidad modular del procesador del hardware del estilo de SLC 500 |
| Memoria del programa: | 4K | Tipo de memoria:: | memoria ram de Condensador-apoyada |
| Tiempo de la exploración de la entrada-salida: | 2,6 milisegundos | Chasis de la entrada-salida: | 3 |
| Resaltar: | 5V DC Digital yo módulo de O,El PLC aisló el módulo de salida de la retransmisión,Módulo de estado sólido del microordenador del PCM |
||
Descripción de producto
AB 1747-L514, procesador SLC 500, ranura 0 del chasis 1746
Especificaciones técnicas para 1747-L514
| Fabricante | Automatización de Rockwell |
| Número de la parte/número del catálogo. | Las demás: |
| Marca del producto | AB |
| Descripción del producto: | Unidad de procesador de hardware de estilo modular SLC 500 |
| Software de programación: | RSLogix 500 y sus componentes |
| Memoria del programa | 4K |
| Número máximo de módulos: | 30 módulos |
| Tipo de memoria: | Memoria RAM con condensador |
| Memoria de expansión: | 1747-M1 - 1 K palabras de usuario EEPROM; 1747-M2 - 4 K palabras de usuario EEPROM |
| Enchufe del adaptador: | 1747-M5 |
| Apoyo de instrucción: | Bit; temporizador y controlador; comparación; matemáticas básicas; movimiento, copia y cambio de bits; secuenciador; salto y subrutina; |
| Reloj asignado: | El espacio de entrada |
| Corriente en el plano de fondo: | 0.090 A a 5VDC. El conductor de la unidad de alimentación |
| Serie | SLC 500 |
| Tipo de módulo | SLC 5/01 Procesador |
| En el caso de las empresas | 960 Máximo |
| E/S analógica | 480 |
| Memoria del usuario | 4, 000 Instrucciones |
| Tiempo de exploración del programa | 8 milisegundos |
| Tiempo de E/S del escaneo | 2.6 milisegundos |
| Chasis de entrada y salida | 3 |
| Las ranuras del módulo del chasis | 30 |
| Comunicación | DH-485 |
| Memoria de respaldo | EEPROM |
| Corriente de plano trasero (5 voltios CC) | con una potencia de descarga superior a 300 W |
| Corriente de fondo (24 voltios de corriente continua) | 105 miliamperios |
| Temperatura de funcionamiento | 0-60 grados centígrados |
| UPC | 10662073748271 |
Alrededor de 1747-L514
El AB 1747-L514 es una unidad de procesador SLC 500. Este módulo también se denomina controlador SLC 5/01 que es un controlador de ancho de ranura única. Se monta en la ranura 0 de cualquier chasis modular de 1746.Viene con una memoria de usuario 4K e interfaz de comunicación DH-485 incrustada.
El 1747-L514 está diseñado para su uso en pequeños y medianos requisitos de automatización.Es capaz de controlar un número máximo de 30 módulos de E/S que pueden distribuirse hasta un máximo de 3 1746 chasis.Apoya la implementación de I / O extendida y chasis de I / O remoto utilizando una variedad de adaptadores de comunicación compatibles con este controlador SLC 500.
El 1747-L514 tiene una carga de corriente eléctrica de 0,090 a 5VDC. Tiene un consumo de energía mínimo de 1,75 Watts. Este controlador se puede programar utilizando el software de programación RSLogix 500,instalado en una estación de trabajo de ordenador que ejecuta un sistema operativo Microsoft WindowsEl puerto DH-485 integrado admite el uso del módulo 1761-NET-AIC o del módulo Advanced Interface Converter (AIC).las tablas de memoria del SLC 5/01 son accesibles mediante el módulo de acceso a la tabla de datos AB (DTAM).
El 1747-L514 puede ser instalado con una memoria no volátil opcional.EEPROM compatibles son 1747-M1 con palabras de usuario 1K EEPROM, 1747-M2 con 4 K User Words EEPROM con un conector de módulo de memoria 1747-M5. Los módulos EEPROM se pueden usar para grabar programas almacenados en la memoria incorporada que es una memoria de acceso aleatorio (RAM).Al grabar el programa en la memoria no volátil, el programa de usuario puede cargarse automáticamente una vez que el controlador está encendido.
Utiliza el conjunto de baterías de litio 1747-BA con una vida útil del condensador de 30 minutos y una batería de litio con una vida útil de 2 años para la energía de respaldo para la RAM estándar.El 1747-L514 ofrece copia de seguridad EEPROM opcional, y con una memoria 4K, puede procesar un máximo de 52 instrucciones de programación, utilizando el software de programación RSLogix 500.El 1747-L514 tiene un tiempo de ejecución de bits máximo de 4μs y un tiempo de escaneo de módulo general de 8ms/KDurante una pérdida de energía temporal, el escaneo del programa en el módulo puede tardar de 20 ms a 3 s dependiendo de la fuente de alimentación que está cargando.Viene con una capacidad de comunicación base DH-485 que sólo puede actuar en una capacidad de esclavo (Recepción) en el canal de programación. El 1747-L514 tiene un rango de temperatura de funcionamiento ambiente de 0-60 °C (32-140 °F) en un rango de humedad relativa no condensante del 5-95%, y está diseñado para soportar una descarga operativa de 30G,y una vibración de 2.5G a 57-2000Hz. El 1747-L514 está certificado por C-UL, UL y CE, y ofrece una inmunidad al ruido industrial estándar NEMA ICS 2-230.
El 1747-L514 está diseñado para su uso en pequeños y medianos requisitos de automatización.Es capaz de controlar un número máximo de 30 módulos de E/S que pueden distribuirse hasta un máximo de 3 1746 chasis.Apoya la implementación de I / O extendida y chasis de I / O remoto utilizando una variedad de adaptadores de comunicación compatibles con este controlador SLC 500.
El 1747-L514 tiene una carga de corriente eléctrica de 0,090 a 5VDC. Tiene un consumo de energía mínimo de 1,75 Watts. Este controlador se puede programar utilizando el software de programación RSLogix 500,instalado en una estación de trabajo de ordenador que ejecuta un sistema operativo Microsoft WindowsEl puerto DH-485 integrado admite el uso del módulo 1761-NET-AIC o del módulo Advanced Interface Converter (AIC).las tablas de memoria del SLC 5/01 son accesibles mediante el módulo de acceso a la tabla de datos AB (DTAM).
El 1747-L514 puede ser instalado con una memoria no volátil opcional.EEPROM compatibles son 1747-M1 con palabras de usuario 1K EEPROM, 1747-M2 con 4 K User Words EEPROM con un conector de módulo de memoria 1747-M5. Los módulos EEPROM se pueden usar para grabar programas almacenados en la memoria incorporada que es una memoria de acceso aleatorio (RAM).Al grabar el programa en la memoria no volátil, el programa de usuario puede cargarse automáticamente una vez que el controlador está encendido.
Utiliza el conjunto de baterías de litio 1747-BA con una vida útil del condensador de 30 minutos y una batería de litio con una vida útil de 2 años para la energía de respaldo para la RAM estándar.El 1747-L514 ofrece copia de seguridad EEPROM opcional, y con una memoria 4K, puede procesar un máximo de 52 instrucciones de programación, utilizando el software de programación RSLogix 500.El 1747-L514 tiene un tiempo de ejecución de bits máximo de 4μs y un tiempo de escaneo de módulo general de 8ms/KDurante una pérdida de energía temporal, el escaneo del programa en el módulo puede tardar de 20 ms a 3 s dependiendo de la fuente de alimentación que está cargando.Viene con una capacidad de comunicación base DH-485 que sólo puede actuar en una capacidad de esclavo (Recepción) en el canal de programación. El 1747-L514 tiene un rango de temperatura de funcionamiento ambiente de 0-60 °C (32-140 °F) en un rango de humedad relativa no condensante del 5-95%, y está diseñado para soportar una descarga operativa de 30G,y una vibración de 2.5G a 57-2000Hz. El 1747-L514 está certificado por C-UL, UL y CE, y ofrece una inmunidad al ruido industrial estándar NEMA ICS 2-230.
