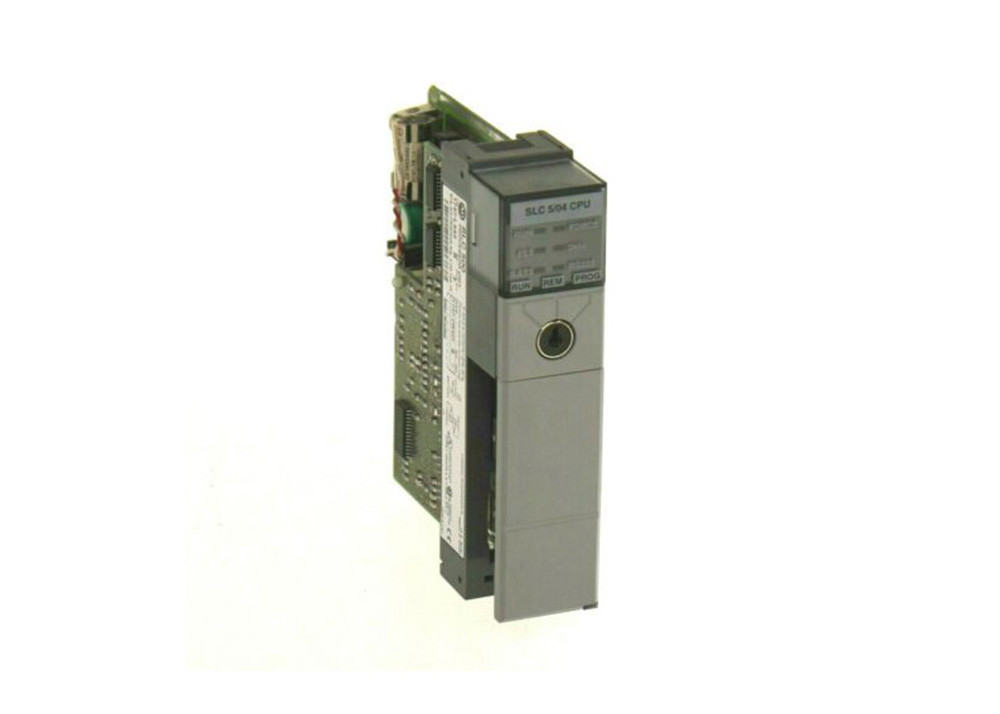

Controlador AB 1747-L543Módulo para hardware modular SLC 500
Especificaciones técnicas para 1747-L543
| Fabricante |
Rockwell Automation |
| Marca |
AB |
| Número de pieza/Catálogo |
1747-L542 |
| Serie |
SLC 500 |
| Entradas |
4096 |
| Tipo de módulo |
Procesador SLC 5/04 |
| Salidas |
4096 |
| Software de programación: |
Software RSLogix500 |
| E/S analógicas |
480 |
| Memoria: |
Hasta 64 KB, RAM con respaldo de batería |
| Tiempo de escaneo del programa |
0.9 ms/K |
| Memoria de usuario |
64,000 palabras |
| Chasis de E/S |
3 |
| Ranuras para módulos de chasis |
30 |
| Tiempo de escaneo de E/S |
0.225 milisegundos |
| Comunicación |
Data Highway Plus (DH+), RS-232 |
| Memoria de respaldo |
1747-M13 |
| Temperatura de operación |
0 a 60 grados Celsius |
| Memoria de respaldo de batería: |
Sí; 1747-BA |
| UPC |
10662468653036 |
| UNSPSC |
32151705 |
Acerca del 1747-L543

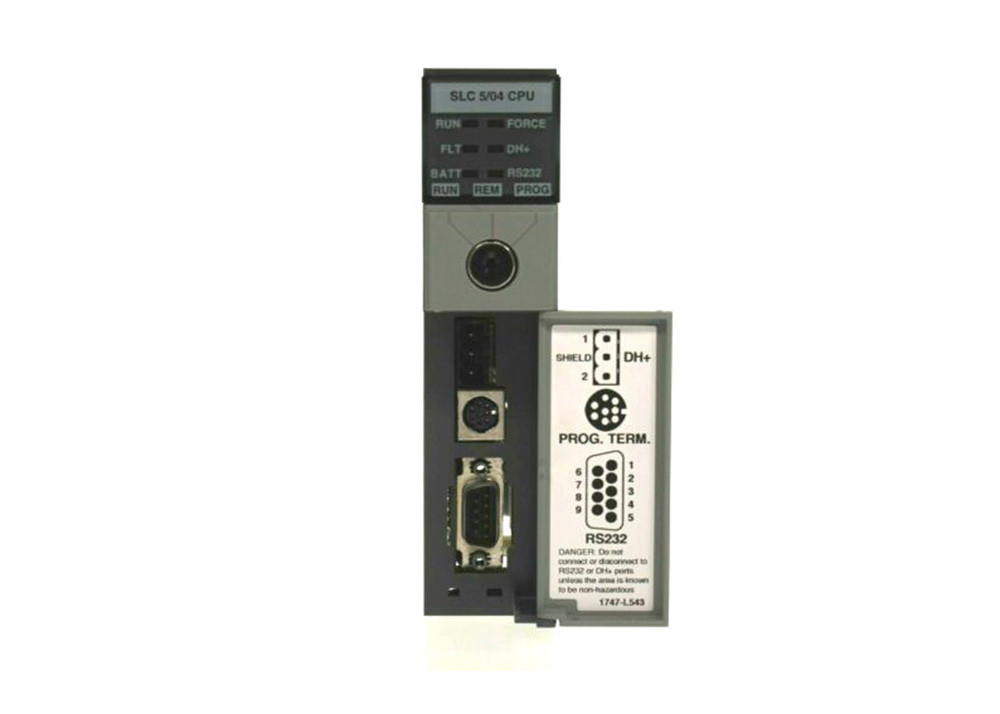

El AB 1747-L543 es un procesador SLC 500. Este hardware es un procesador que presenta capacidades máximas de entrada y salida discretas de 4096 cada una. Tiene una memoria integrada de 64K palabras, específicamente 60K palabras para datos y programa y 4K palabras solo para datos. También viene con una memoria de respaldo Flash EPROM y 107 instrucciones de programación. La RAM de 64 KB del procesador 1747-L543 tiene respaldo de batería. El chasis de E/S del 1747-L543 es un máximo de 3, y tiene un máximo de 30 ranuras para módulos de E/S. Los puertos de comunicación presentes en este procesador son un puerto DH+ y un puerto RS-232. El 1747-L543 también tiene LEDs de estado presentes para E/S forzada, ejecución, falla de CPU, RS-232 y DH+.
El tiempo de escaneo del programa del procesador 1747-L543 es de 0.9 milisegundos/K en promedio, su tiempo de escaneo de E/S típico es de 0.225 milisegundos y la ejecución de bits es de 0.37 µs. También tiene un tiempo de retención del escaneo del programa después de la pérdida de energía entre 20 milisegundos y 3 segundos, que también depende de la carga de la fuente de alimentación. El 1747-L543 también funciona con corrientes de bus de 1 A a 5 V CC y de 125 mA a 24 V CC. Su choque operativo es de 30 G, y puede soportar una aceleración de 2.5 G a 57 a 2000 Hertz y un desplazamiento de 0.015 pulgadas, pico a pico, a 5 a 57 Hertz. Su humedad relativa sin condensación está entre 5 y 95%, su temperatura de almacenamiento es de -40 a 85 grados Celsius, y su temperatura de operación es de 0 a 60 grados Celsius.

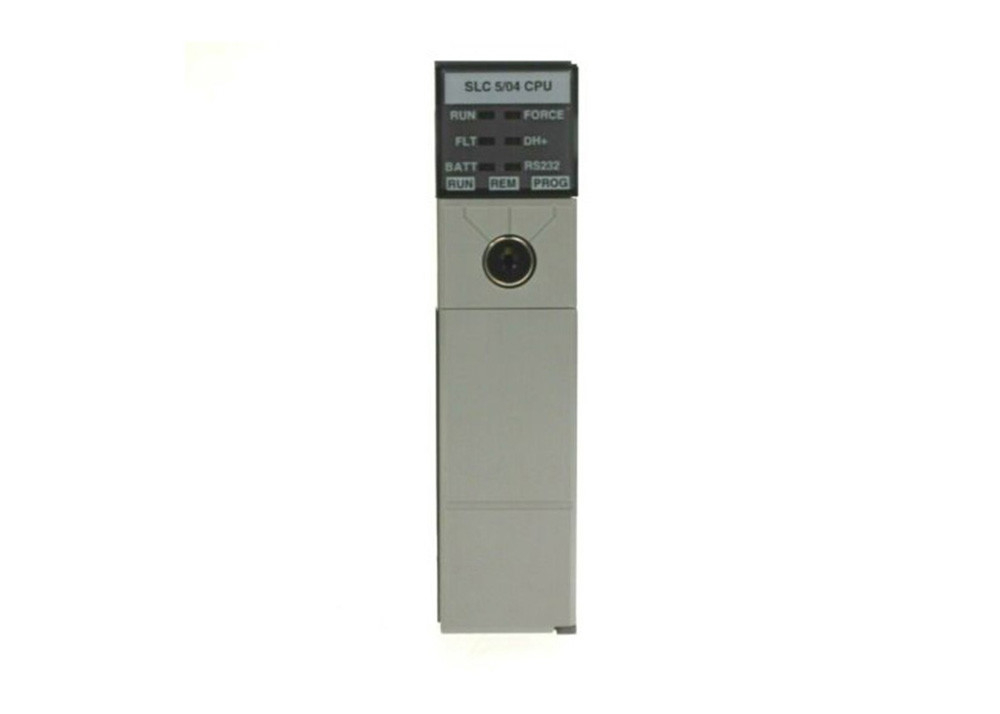

El 1747-L543 SLC es un controlador SLC 5/04 que tiene la mayor capacidad de memoria entre las tres (3) variantes de procesadores 5/04. Este procesador tiene memoria de usuario integrada de 64 KB, dimensionada para manejar 4096 entradas y salidas. Se incluyen indicadores integrados en el panel frontal para permitir un diagnóstico rápido del estado del módulo.
El rango de aplicación del 1747-L543 es con aplicaciones de control de medianas a grandes. Este procesador admite la topología de E/S distribuida, que es una arquitectura probada para diseñar un control centralizado sobre señales de E/S ampliamente distribuidas en el área controlada del proceso. Los racks SLC pueden instalarse cerca de estas señales de E/S, eliminando la necesidad de largos tendidos de cable y el uso múltiple de procesadores. En lugar de procesadores, se instalan escáneres de comunicación en cada rack de E/S distribuida, mientras que un adaptador de comunicación se instala en el rack donde reside la CPU.
El 1747-L543 es compatible con el software de programación RSLogix500. Este software es el software de programación común para todos los productos SLC, como controladores, módulos de E/S, módulos inteligentes y especiales. Puede instalarse en sistemas operativos Windows 2000, XP, Vista, 7, 8 y 10. Aunque la familia de productos SLC es una familia de productos descontinuada, AB ha lanzado revisiones más recientes compatibles con cada sistema operativo de Microsoft.
Este procesador es capaz de ser programado para realizar requisitos de control básicos a través de las instrucciones de lógica de bits básicas, al mismo tiempo que es capaz de realizar aplicaciones avanzadas como controles Proporcional-Integral-Derivativo (PID), control de movimiento y posición, así como implementar estrategias de control complejas. Este procesador tiene un búfer de diagnóstico intuitivo que, cuando se conecta en línea, proporciona detalles e información de fallas.
