AB 1747-SDN, módulo del escáner de SLC 500 DeviceNet, entrada-salida cíclica

El AB 1747-SDN es un escáner de comunicación DeviceNet. Este módulo de escáner se utiliza para comunicarse con dispositivos compatibles con DeviceNet a través de la red DeviceNet o a través de módulos de adaptador DeviceNet.Este módulo puede funcionar en modo esclavo.; enviar y recibir mensajes en Polled, Strobe, Change-of-State y Cyclic I/O configuración. También admite pasar a través de la configuración en la que,el 1747-SDN actúa como un puente y conecta una red DeviceNet separadaEsta función de paso a través está diseñada para reemplazar la conexión 1770-KFD, 1784-PCD, 1784-PCID o 1784-PCIDS DeviceNet en la red.

Específicamente, al implementar la configuración de paso, el procesador SLC 500 compatible es SLC 5/03, SLC 5/04 y SLC 5/05. Para configurar hasta 361 palabras, el firmware del procesador SLC requerido es 4.015 o 5Se necesita.001 y RSLinx 2.10. Para la configuración de hasta 395 palabras, requiere SLC 500 firmware necesario es 6.0001 o posterior con RSLinx 2.31 o posterior.

El 1747-SDN admite la configuración de hasta 63 nodos a una velocidad de transmisión de 125 Kbps.

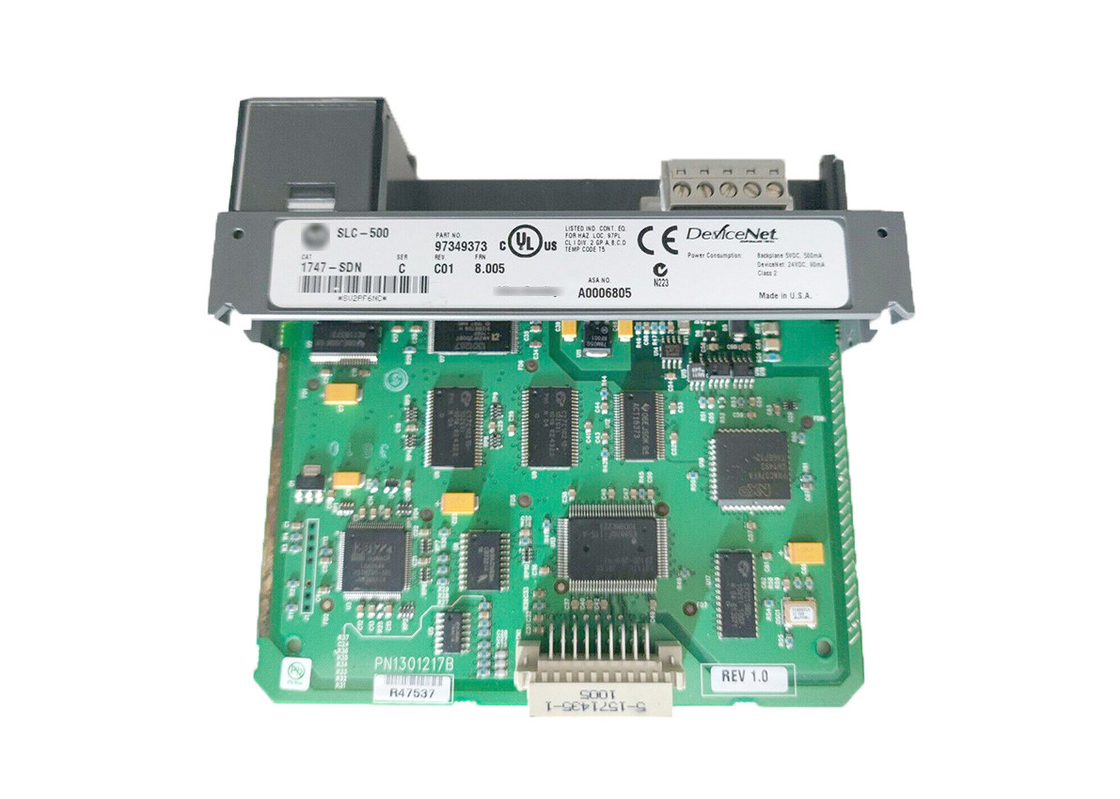

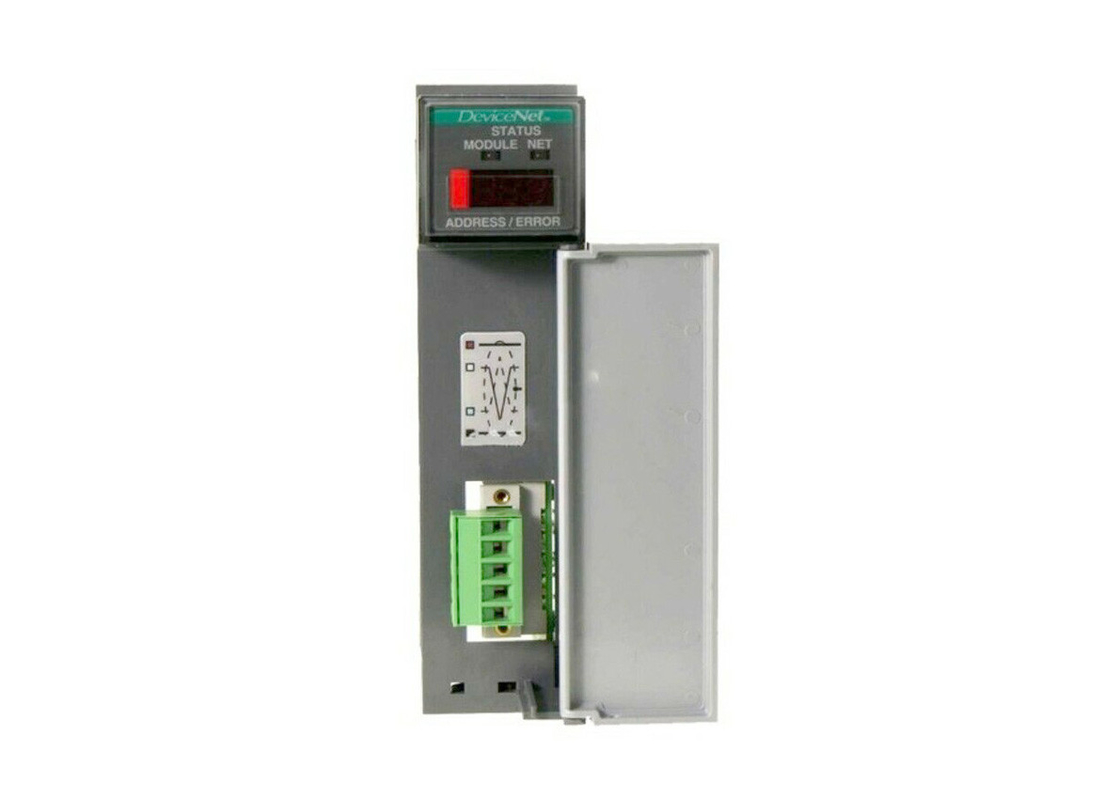

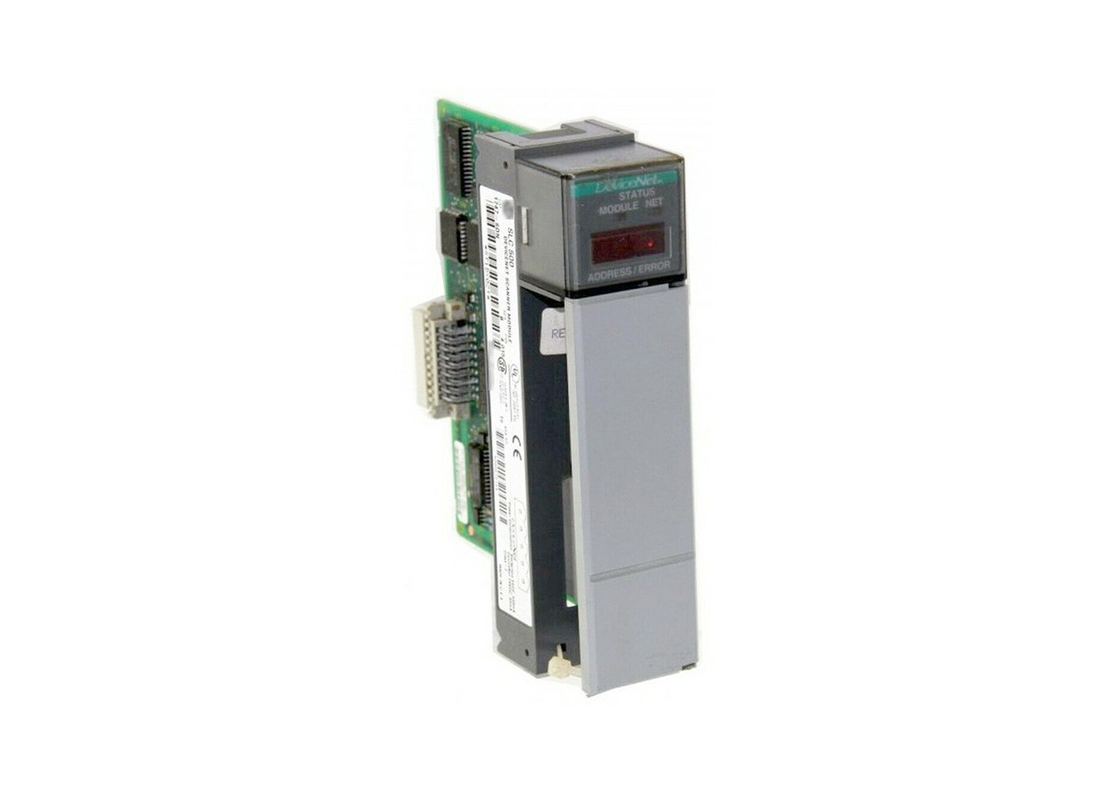

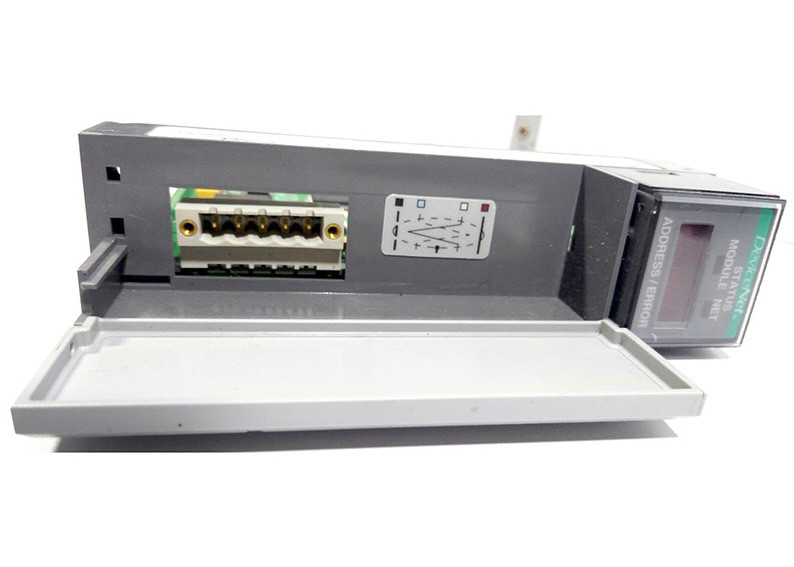

The 1747-SDN’s front panel is installed with Two (2) LED status indicators such as Module indicator to report the module’s operation and a Network status LED that indicates the DeviceNet communication linkTambién tiene una pantalla LCD que proporciona la dirección del módulo y la indicación del error.El terminal DeviceNet está instalado detrás de la puerta de acceso y está provisto de un enchufe lineal de 10 pines insertado en el puerto DeviceNet. Al configurar este módulo, puede ser necesario un archivo de hojas de datos electrónicas (EDS) si el módulo no es reconocido por el software RSLinx.

Es una interfaz entre el procesador SLC y un dispositivo DeviceNet, y puede comunicarse con un procesador a través de transferencias de archivos M1/M0 y a través de una E/S discreta.El 1747-SDN intercambia datos de configuración, los datos de E/S del dispositivo e información de estado con el procesador SLC 500. It draws a backplane current of 500mA at 5 Volts DC and of 90mA at 24 Volts DC and it provides a 30 Volts circuit isolation using the Basic Insulation Type tested at 500V AC for 60 seconds between DeviceNet-to-backplane. The 1747-SDN has an IEC tested operational temperature range between 0 and 60 degrees Celsius (32 and 140 degrees Fahrenheit) at 5 to 95% non-condensing humidity and it is stored at a -40 to 85 degrees Celsius (-40-185 degree Fahrenheit) temperature rangeTambién tiene una resistencia a las vibraciones operativas de 2G a 10-500Hz y una clasificación máxima de choque de 30G. Tiene una CISPR 11, Grupo 1,Clasificación de emisiones de clase A y está designado con el código de temperatura T5 de América del NorteViene en un recinto de estilo abierto y está certificado por C-UL-us y CE.
