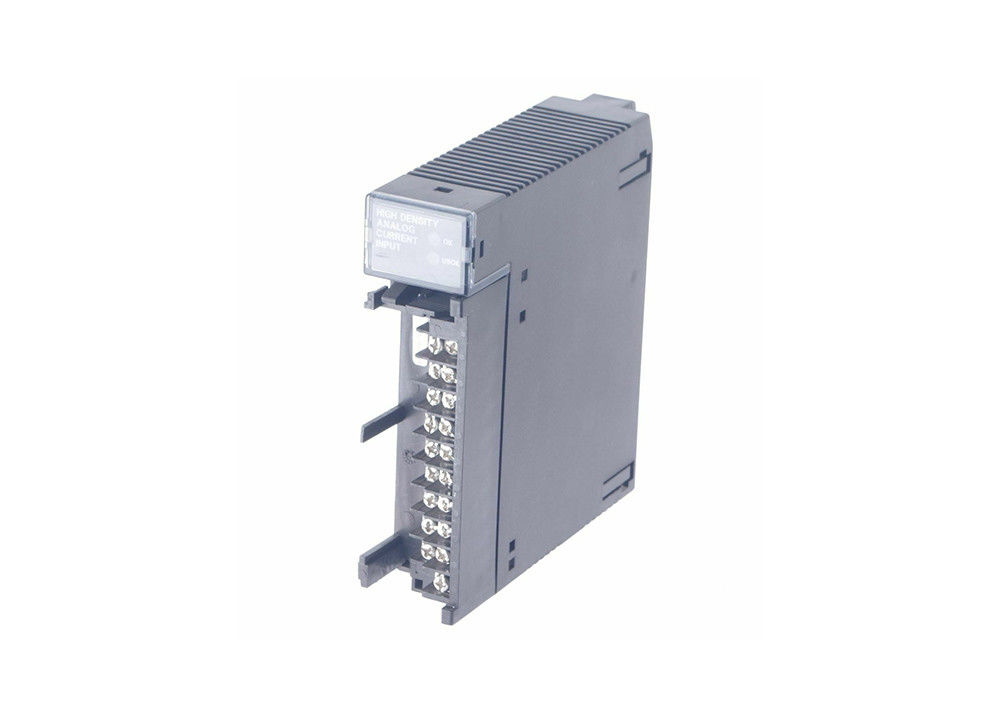

Controlador Lógico Programable Ge Fanuc Serie 90-30 IC693ALG223
Descripción del Producto
El IC693ALG223 es un módulo de entrada de corriente analógica RX3i de la serie PACSystems 90-30 que ofrece 16 canales. Los 16 canales separados y de un solo extremo del módulo se pueden configurar para cualquiera de los siguientes tres rangos: 4 a 20 mA, 0 a 20 mA o 4 a 20 mA Mejorado. Se pueden obtener alarmas altas y bajas en cada rango. En el rango mejorado, el módulo IC693ALG223 se puede configurar con un límite de alarma bajo para detectar corriente de entrada con detección de fallas de cable abierto en las aplicaciones de 4 a 20 mA; las alarmas altas también pueden ser configuradas por el usuario. Además, este módulo informa el estado, incluida la alimentación de la fuente de alimentación a la CPU. El IC693ALG223 se puede utilizar en cualquier ranura de E/S que ofrezca un conector serie en el sistema RX3i o Serie 90-30.
Específico para el módulo IC693ALG223, se consumen 120 mA de un bus de 5 VCC en el plano posterior del controlador. Esto también requiere un bucle de corriente de 65 mA más de una fuente de +24 VCC suministrada por el usuario. Una velocidad de actualización de 6 ms es estándar con un aislamiento de 250 VCA continuo o 1500 VCA durante un minuto. Al escanear canales activos, el número de canales a escanear se completará en orden serial. Los valores analógicos se escalan en todo el rango del convertidor con calibración de fábrica que ajusta el valor analógico por bit. Los racks RX3i admiten actualizaciones del firmware asociado con este módulo, pero esto no incluye los racks 90-30. El IC693ALG223 también está equipado con luces LED de estado que emiten ENCENDIDO, APAGADO y FALLA para ayudar al usuario en la operación y la resolución de problemas.
Especificaciones Técnicas
| Nº de canales: |
1 a 16 seleccionables |
| Rango de Corriente de Entrada: |
0 a 20 mA, 4 a 20 mA y 4 a 20 mA mejorado |
| Calibración:: |
Calibrado de fábrica a 4 µA por cuenta o 5 µA por cuenta |
| Velocidad de Actualización: |
13 ms (los 16 canales) |
| Respuesta del Filtro de Entrada: |
19 Hz |
| Consumo de Energía: |
120 mA del bus de +5 V o 65 mA del bus de +24 V
|
Acerca del IC693ALG223
El módulo de Controlador Lógico Programable (PLC) GE Fanuc Serie 90-30 con número de catálogo IC693ALG223 es un módulo de entrada analógica de dieciséis (16) canales, de un solo extremo, que se utiliza para interconectar dispositivos de campo e instrumentos que proporcionan señales analógicas como representación de la medición de variables de proceso. Específicamente, cada canal del IC693ALG223 es configurable para recibir señales de 0-20 mA, 4-20 mA y 4-20 mA mejoradas. Algunos de los dispositivos capaces de proporcionar estas señales son Transmisores, retroalimentación de velocidad de Variadores de Frecuencia Variable (VFD), registradores de datos, medidores de panel y otros dispositivos.
El IC693ALG223 es un módulo de una sola ranura que se instala en cualquier ranura de una placa base Serie 90-30 de 5 o 10 ranuras. Dependiendo del controlador instalado, el número de instancias permitidas del IC693ALG223 varía. Para el Modelo 311, Modelo 313 y Sistema Modelo 323, son compatibles hasta Cuatro (4) instancias de módulo. Para el Sistema Modelo 331, Ocho (8) módulos, Doce (12) con el Sistema Modelo 340 y 341 y 51 en los Sistemas Modelo 351 y 352.
El IC693ALG223 tiene una resolución de 12 bits con una velocidad de actualización de 13 ms para los 16 canales, una precisión absoluta de ± 0.25% de escala completa a 25 °C (77 °F): ± 0.5% de escala completa en el rango de temperatura de operación especificado y una linealidad de < 1 LSB de 4 a 20 mA para el rango de 4 a 20 mA y < 1 LSB de 100 µA a 20 mA para los rangos de 0 a 20 mA y 4 a 20 mA Mejorado. Este módulo está diseñado con una capacidad de aislamiento de 1500 voltios entre el lado de campo y el lado lógico.
El módulo de entrada analógica de 16 canales IC693ALG223 viene con 200 Hertz de respuesta de filtro de entrada y 250 ohmios de impedancia de entrada. El número máximo de módulos de entrada de corriente analógica que se pueden instalar en el sistema es 4 con CPUs 311, 313 y 323, 8 con CPU 331 y 12 con CPUs 340 y 341. Tiene altos niveles de resolución y precisión para manejar señales analógicas muy sensibles. Puede recibir entradas analógicas de una variedad de sensores como sensores de nivel, sensores de flujo y sensores de temperatura. La precisión de cada canal es de 4 microamperios de resolución en el rango de corriente de 4 a 20 miliamperios, 5 microamperios de resolución en el rango de corriente de 0 a 20 miliamperios y 5 microamperios de resolución en el rango mejorado de 4 a 20 miliamperios. Utiliza una fuente de alimentación externa con un rango de voltaje de 20 a 30 Voltios CC y una ondulación del voltaje de suministro del 10%. Este módulo está diseñado para soportar una amplia gama de señales industriales.
Especificaciones Técnicas para IC693ALG223
| Marca |
GE Fanuc |
| Serie |
Serie 90-30 |
| Número de Parte |
IC693ALG223 |
| Rango |
4-20 mA, 0-20 mA |
| Precisión |
0.25% a 25 grados Celsius |
| Descripción del Producto |
Entrada de Corriente Analógica |
| Alimentación Externa |
24 VCC |
| Descripción del Producto |
Entrada de Corriente Analógica |
| Nº de Canales |
16 |
| Aislamiento |
1500 voltios RMS de campo a lado lógico |
| Velocidad de Actualización |
13 ms todos los canales |
| Resolución a 4-20 mA |
4 microamperios |
| Resolución a 0-20 mA |
5 microamperios |
| Impedancia de Entrada |
250 ohmios |
| Respuesta del Filtro de Entrada |
200 Hertz |
| Consumo de Energía Interna |
120 mA a 5 VCC, 65 mA, 24 VCC Suministrados por el Usuario |
