Descripción del producto

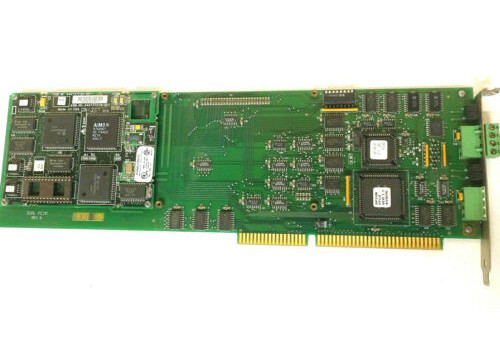

La IC660ELB921 es una tarjeta PCIM de una sola ranura fabricada para su uso con la interfaz LAN Genius de GE Fanuc. La IC660ELB921 también sirve como punto de entrada al sistema Genius I/O para la familia IBM PC/AT/XT. La IC660ELB921 es totalmente compatible con un monitor portátil y puede utilizarse con cualquier controlador de bus GE Fanuc Genius. Para la alimentación lógica, la PCIM IC660ELB921 requiere una fuente de 5V DC. La IC660ELB921 utiliza 8.000 ubicaciones de entrada y 8.000 de salida. Cuando la tarjeta IC660ELB921 está configurada solo como entrada, solo puede leer información del bloque Genius. Si la configuración de la tarjeta está establecida solo como salida, entonces solo puede escribir en las salidas del bloque Genius.

Es importante tener en cuenta que, a diferencia de su contraparte IC660ELB922, la PCIM IC660ELB921 se comercializa con una sola placa hija que proporciona un método conveniente para controlar dispositivos en el bus serie Genius. Las tareas se controlan en consecuencia durante el proceso de inicialización, gestionando los errores para un mínimo de 30 dispositivos de bus. Dado que esta PCIM es una placa de tipo AT, es más fácil integrar la IC660ELB921 en un sistema de microprocesador desarrollado por el usuario. En todos los niveles mecánicos, eléctricos y de sincronización de la comunicación, la IC660ELB922 es totalmente compatible con todos los protocolos Genius. Además, su placa hija proporciona una toma de bajo costo en cualquier bus de E/S FE Genius. A cambio, esto permite que el sistema host gestione la E/S utilizando los amplios diagnósticos, la alta consistencia y la protección contra el ruido del sistema Genius I/O. La placa hija puede configurarse de forma independiente debido al software de configuración suministrado con la PCIM IC660ELB921.

Acerca de la IC660ELB921

El Módulo de Interfaz PC IC660ELB921 es una placa PCIM de un solo canal fabricada por GE Fanuc como parte de la serie Genius I-O. Se puede conectar a solo 1 bus Genius a la vez. Este módulo está hecho para usarse con las computadoras personales tipo IBM PC, XT y AT. Esta placa de interfaz tipo AT también es compatible con los diferentes protocolos de comunicación Genius, así como con la sincronización de la comunicación. El Módulo de Interfaz PC IC660ELB921 está disponible con una sola placa hija y con una placa base. El software de configuración que se proporciona con este módulo se puede utilizar para configurar la placa hija independientemente de la placa base. La placa hija se puede conectar con un dispositivo de bus Genius individualmente y actúa como un controlador de E/S de propósito general para el sistema de E/S.

La placa PCIM de una sola ranura IC660ELB921 tiene una placa base eficiente que conecta la placa hija con las computadoras host compatibles con IBM. Está hecha para amortiguar todas las señales que se necesitan para la comunicación con el bus host del sistema. Algunas de las instalaciones de control y monitoreo de la placa hija proporcionadas por la placa base incluyen placas posteriores compatibles con ISA, detección de niveles bajos de voltaje de suministro, decodificación de direcciones a través de mapas de memoria y secuenciación de señales. Cada placa hija tiene 2 LED para indicar el estado de la placa y el proceso de comunicación. El requisito de memoria de la placa base es de 4 bytes y el requisito para la placa hija es de 16 KB. El Módulo de Interfaz PC IC660ELB921 se suministra con el software de configuración y la biblioteca de software PCIM que proporcionan una interfaz de alto nivel entre el software desarrollado por el usuario y la PCIM. Utiliza 5 voltios DC de alimentación lógica y no debe variar en más del 10% por debajo o por encima del nivel nominal para que el módulo funcione correctamente. Durante la instalación, asegúrese de dejar al menos 1/8 de pulgada de espacio entre este módulo y otros módulos para permitir una refrigeración adecuada.

Especificaciones técnicas de la IC660ELB921
