Información técnica

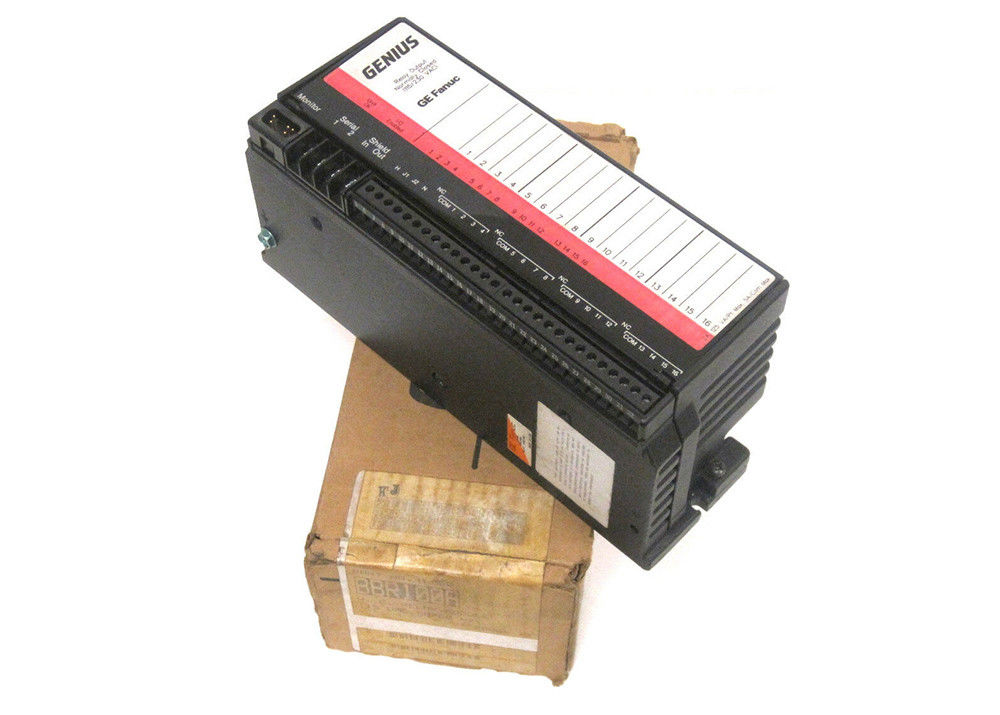

El bloque de salida Genius IC660EBR100 es un bloque de salida de relé de 16 circuitos de GE Fanuc. Este bloque de salidas de relé forma parte de la familia Genius I/O y proporciona 16 circuitos en 4 grupos separados, cada uno con 4 salidas de relé. Este bloque funciona con una tensión nominal de 115 o 230 voltios CA. El bloque es un bloque de salida de relé normalmente cerrado con contactos normalmente cerrados. La salida de relé IC660EBR100 es compatible con diferentes dispositivos de control e indicación de baja potencia, incluidos contactores, lámparas y relés. Los componentes de salida funcionan en rangos de voltaje de 5 a 220 voltios CC o de 5 a 250 voltios CA, y se pueden conmutar hasta 60 vatios o 125 voltios-amperios. Generalmente, el bloque de salida de relé IC660EBR100 y los otros bloques de la serie Genius I/O pesan alrededor de 4 libras o 1,8 kilogramos y tienen unas dimensiones de aproximadamente 8,83 x 3,34 x 3,91 pulgadas. También cuenta con indicadores LED de “E/S habilitada” y “Unidad OK”, y LED de estado de bobina de relé individuales en cada circuito.

Otras especificaciones del bloque de salida GE Fanuc IC660EBR100 incluyen un rango de temperatura de funcionamiento de 0 a 60 grados Celsius, un rango de temperatura de almacenamiento de -40 a 100 grados Celsius y un rango de humedad sin condensación del 5 al 95 por ciento. Las propiedades de potencia del bloque de salida de relé IC660EBR100 incluyen un rango de frecuencia operativa de 47 a 63 Hertz, un rango de voltaje operativo de 93 a 132 voltios CA con la fuente de alimentación nominal de 115 voltios CA o un rango de voltaje operativo de 185 a 265 voltios CA con la fuente de alimentación nominal de 230 voltios CA y un ciclo de tiempo de interrupción de la fuente de alimentación. Con un voltaje de alimentación de 115 voltios CA, este bloque requiere una corriente nominal de 87 miliamperios.

Acerca de IC660EBR100

El bloque de ensamblaje electrónico IC660EBR100 es fabricado por GE Intelligent Platforms/GE Fanuc Automation. Pertenece a la serie Genius I/O y cuenta con 16 salidas de relé de circuito que se colocan en 4 grupos separados de 4 salidas cada uno, así como un LED en cada circuito con un estado de bobina de relé individual. Este conjunto electrónico tiene un peso aproximado de 1,8 kilogramos y mide 8,83 x 3,50 x 3,94 pulgadas. Sus especificaciones ambientales son una temperatura de funcionamiento que oscila entre 0 y 60 grados Celsius y un rango de temperatura de almacenamiento de -40 a 100 grados Celsius con un rango de humedad relativa del 5 al 95 por ciento, sin condensación. El bloque de ensamblaje electrónico IC660EBR100 tiene una tensión nominal de 115 voltios CA y un rango de voltaje operativo de 93 a 132 voltios CA o una tensión nominal de 230 voltios CA a un voltaje operativo de 185 a 265 voltios CA.

El bloque de ensamblaje electrónico IC660EBR100 tiene un requisito de corriente de alimentación de 87 miliamperios a un voltaje de 115 voltios CA, con un tiempo de interrupción del suministro de energía de 1 ciclo. Viene con una clasificación de disipación de calor de 10,1 vatios como máximo con 16 salidas activadas. El bloque de ensamblaje electrónico GE Fanuc IC660EBR100 tiene una corriente de salida máxima de 2 amperios por circuito y una potencia de conmutación máxima de 60 vatios o 125 voltios-amperios. También tiene una corriente de entrada de 2 amperios (máximo) para cada circuito, con una corriente de fuga de salida en estado apagado de 0,1 miliamperios. Tiene una frecuencia de conmutación total de 20 ciclos en 60 segundos para las cargas inductivas o un tiempo de retardo de encendido de salida de 5 microsegundos. El bloque de montaje electrónico IC660EBR100 tiene un voltaje de salida que oscila entre 5 y 250 Voltios CA o 5 a 220 Voltios CC, así como una carga mínima recomendada de 10 miliamperios. También tiene un tipo de relé de armadura móvil de bobina fija.

Especificaciones técnicas para IC660EBR100
