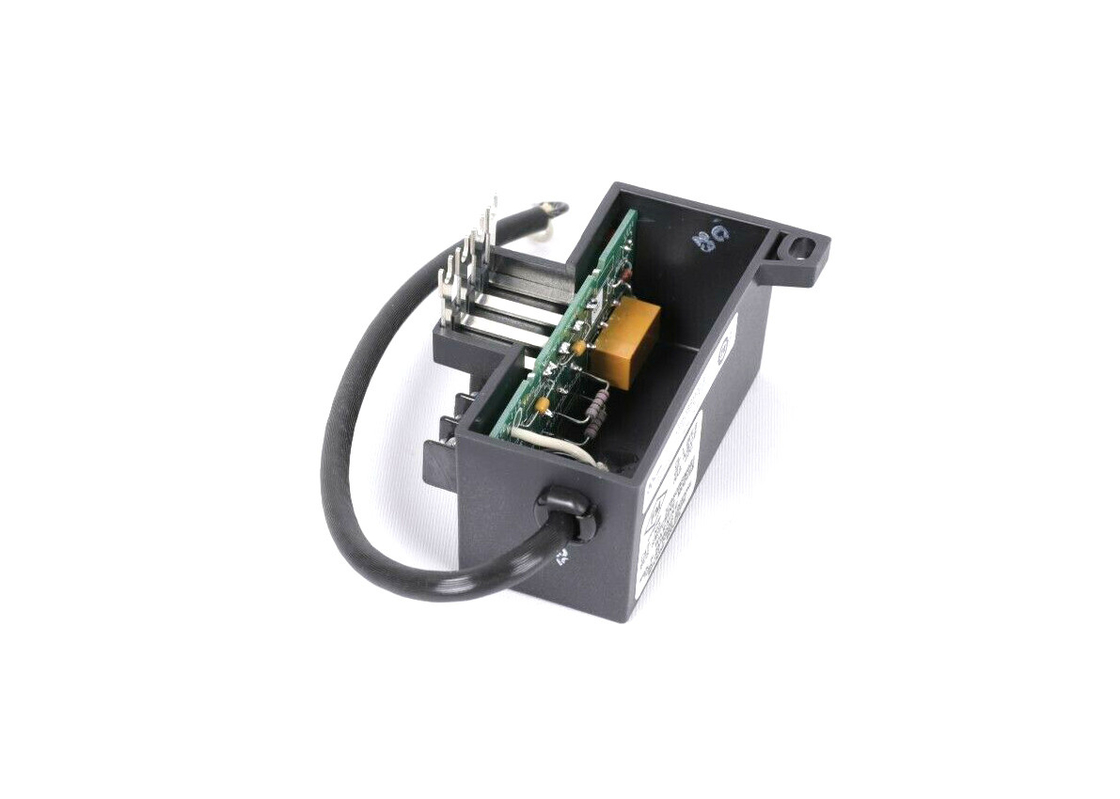

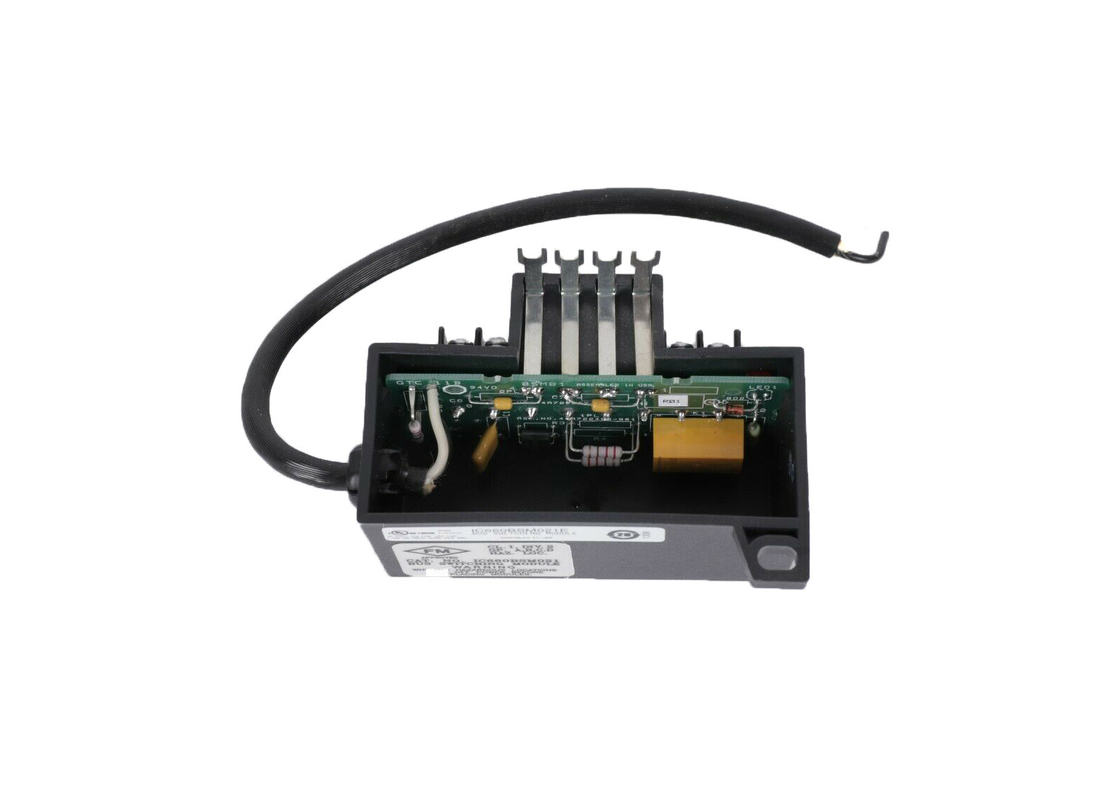

Descripción del producto

El IC660BSM021 es un Módulo de Conmutación de Bus (BSM) Genius I/O utilizado para conectar dispositivos de entrada/salida a dos buses serie simultáneamente. El IC660BSM021 existe en dos versiones, el BSM de 115 VCA/125 VCC catalogado como IC660BSM120 y el BSM de 24/48 VCC catalogado como

IC660BSM021. La versión IC660BSM021 BSM es capaz de conectar un máximo de ocho bloques discretos y analógicos a un bus dual. La versión IC660BSM021 también es capaz de permitir que hasta 30 bloques de E/S se interfacen con el mismo bus dual si se utilizan BSM adicionales. Este tipo de configuración de bus dual proporciona una ruta de comunicación de respaldo que se puede utilizar en caso de falla del bus.


Cada bus del par de bus dual se acopla con un controlador de bus o PCIM. El sistema también puede admitir la redundancia de la CPU si cada módulo de interfaz de bus reside en una CPU diferente.

El bloque discreto de fase B en el clúster controla todas las operaciones del IC660BSM021. El primer circuito es una salida dedicada al IC660BSM021 BSM. Esta salida en particular hace posible cambiar de bus cada vez que se pierde la comunicación en el bus actual. Si no se puede encontrar un bus operativo con un cambio del IC660BSM021, el BSM debe esperar a que se restablezca la comunicación en el bus conectado, o hasta que se pueda ciclar la alimentación al bloque controlador BSM. Esto evita cambios innecesarios. Desenergizado, el IC660BSM021 conecta los bloques al bus A. El IC660BSM021 BSM se energiza solo cuando se requiere la selección del bus B.


El LED del IC660BSM021 se enciende cuando el bus B está activo. El IC660BSM021 BSM también se puede ordenar para cambiar de bus usando la CPU o el monitor de mano. El IC660BSM021 y el IC660BSM120 son idénticos, excepto por la fuente de alimentación. El IC660BSM021 funciona con 24/48 VCC, mientras que el IC660BSM120 funciona con 115 VCA/125 VCC.

Acerca del IC660BSM021

El Módulo de Conmutación de Bus (BSM) GE Fanuc IC660BSM021 es un módulo de conmutación de bus dual diseñado para conectar los dispositivos de bloque Genius I/O a buses serie duales simultáneamente. Este módulo pertenece a la familia GE Fanuc Genius I/O y ofrece una conexión de bus serie confiable y puede proporcionar una ruta de comunicación de respaldo si hay una falla en el bus.

El Módulo de Conmutación de Bus IC660BSM021 puede admitir la conexión a un máximo de 8 bloques de E/S discretos y analógicos en un solo bus serie, y si la aplicación requiere que se conecten más bloques, se pueden instalar módulos BSM adicionales para expandir el número máximo de bloques a 30 bloques Genius I/O. Las funciones del Módulo de Conmutación de Bus IC660BSM021 se controlan mediante un bloque Genius I/O en la configuración del clúster, y se configura con un monitor de mano o programación de CPU.

El Módulo de Conmutación de Bus GE Fanuc IC660BSM021 se puede configurar para cambiar entre los 2 buses (Bus A o B) utilizando el monitor de mano o la CPU. Cuando el Bus A está activado, el Módulo de Conmutación de Bus IC660BSM021 funciona con una tensión nominal inferior a 4 voltios CC y un consumo de corriente máximo de 10,0 miliamperios a 24,0 voltios CC y 30,0 miliamperios a 48 voltios CC.


Funciona a 18 voltios CC a 50 voltios CC cuando el Bus B está activado. El Módulo de Conmutación de Bus IC660BSM021 tiene una clasificación de confiabilidad mínima de 500.000 operaciones y un tiempo de activación del interruptor inferior a 20 milisegundos. El Módulo de Conmutación de Bus IC660BSM120 se suministra como un ensamblaje de fábrica que comprende un módulo de conmutación de bus de 24/48 voltios CC, tres cables prefabricados de 15 pulgadas y un manual de usuario del sistema Genius I/O.

Especificaciones técnicas para IC660BSM021
