GE Fanuc IC660BBD023, 24 voltios de DC 24 VDC de la fuente de la entrada-salida de entrada-salida del genio
Datos del producto:
| Lugar de origen: | LOS E.E.U.U. |
| Nombre de la marca: | GE |
| Número de modelo: | IC660BBD023 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Nuevo en caja original |
| Tiempo de entrega: | 5-8 días del trabajo |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100 |
|
Información detallada |
|||
| Marca: | GE Fanuc | Modelo: | IC660BBD023 |
|---|---|---|---|
| Serie: | Entrada-salida del genio | Descripción: | Bloque serial de la entrada-salida |
| Voltaje: | 24 voltios de DC | Circuitos: | 16 |
| Grado actual de la carga: | 2 amperios | Tiempo entrado a elección del filtro: | 10-100 ms |
| Disipación de calor: | 68,8 vatios con 2 amperios | Garantía: | 1 año |
| Resaltar: | Módulo de salida positivo de la lógica de ESCPP,Módulo de salida positivo de la lógica 24VDC,RS485 Digitaces yo módulo de O |
||
Descripción de producto
Ge Fanuc IC660BBD023, 24 voltios CC 24 VCC Fuente E/S Genius I-O
Descripción del producto de IC660BBD023:

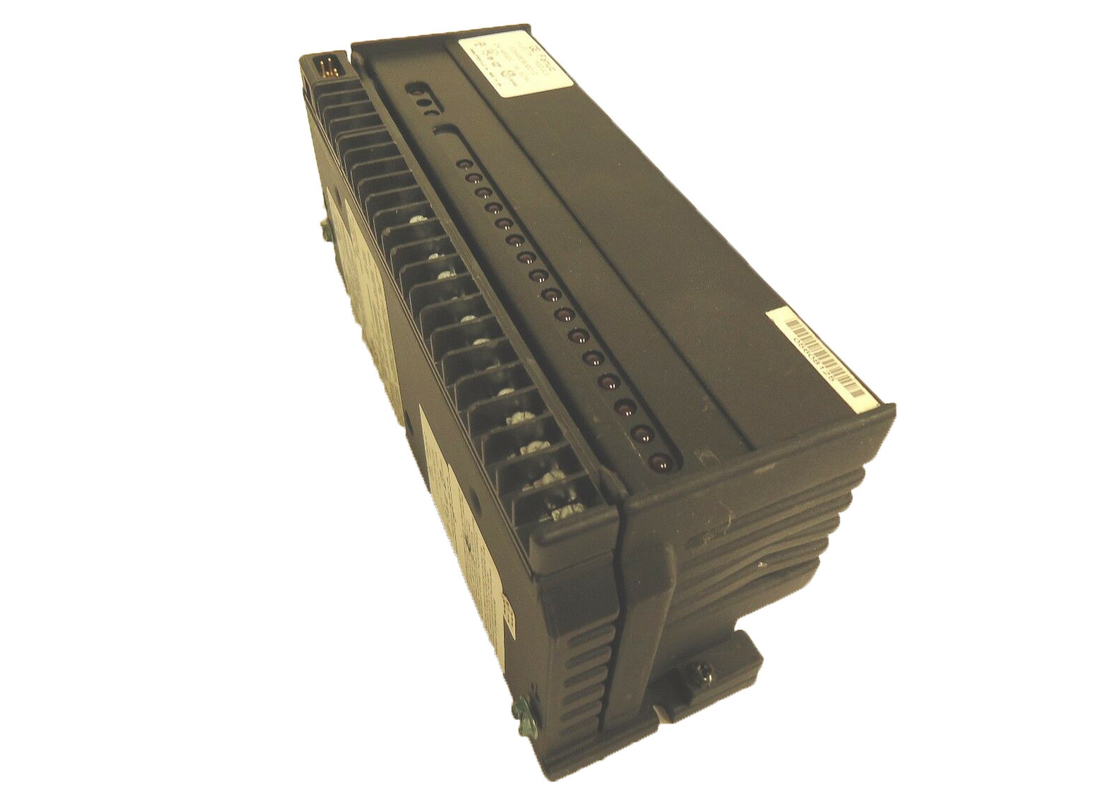

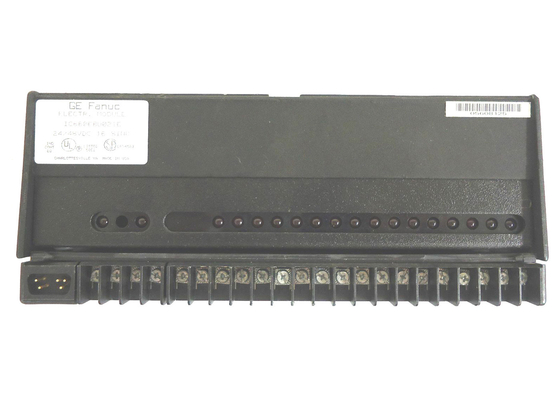

El IC660BBD023 es una E/S de fuente de 24 VCC, 16 circuitos, bloque compatible con sensor de 2/3 cables de los PLC de la serie 90-30 de GE Fanuc. Es uno de los bloques discretos y analógicos de esta serie. Su interfaz es electromecánica y tiene sensores de estado sólido de dos o tres cables. El bloque tiene 16 circuitos discretos que pueden funcionar como entradas, entradas de tres estados o salidas. Este bloque recibe corriente de los dispositivos de salida de campo. La fuente de alimentación necesaria es 24/48 VCC.
El IC660BBD023 tiene 16 circuitos y muchas funciones. Estas incluyen prueba de pulso de salida, tiempo de filtro de entrada configurable, valores predeterminados de encendido de salida y retención de último estado o valor predeterminado de salida. También tiene diagnósticos para errores de instalación y tiempo de ejecución.
Las dimensiones del IC660BBD023 son 22,4 cm x 9,05 cm x 11,23 cm. El bloque pesa 1,8 kg. Sus temperaturas de funcionamiento oscilan entre 0 y 60 grados Celsius. Se requiere un monitor portátil y una revisión de CPU 110 o posterior para configuraciones adecuadas. Este bloque es compatible con todo tipo de dispositivos portátiles
monitores.
El IC660BBD023 puede reemplazar todas sus versiones anteriores cuando se trata de un conjunto electrónico compatible. Al instalarlo, se debe utilizar una carcasa protectora junto con un entorno adecuado, lo que significa que no haya contaminantes en el aire y que haya una refrigeración y un flujo de aire adecuados. También se requiere un sistema de puesta a tierra fiable. Los cables deseados al cablear los terminales son #12 o dos cables #14.
Especificaciones técnicas
| Tensión nominal: | 24 VCC |
| # de puntos: | 16 |
| Rango de entrada: | 18-30 VCC |
| Corriente de carga: | 2 amperios |
| Tensión de funcionamiento: | 18-30 VCC |
| Puntos por común: | Un grupo de 16 |
Información técnica
Especificaciones
|
Tipo de bloque: Números de catálogo: 24 / 48VCC16CircuitSourceI / OBloque Ensamblaje de terminales solo Ensamblaje electrónico solo 24VCC Fuente 16 Circuito Fuente E / S BloqueTerminalSolo montaje Ensamblaje electrónico solo 24 / 48VCC16CircuitSinkI / OBloque Ensamblaje de terminales solo Ensamblaje electrónico solo 24VCC 16 Circuito Sumidero E / SBloqueTerminal Solo montaje Ensamblaje electrónico solo |
Entrada y salida discreta de 16 circuitos |
| IC660BBD020 | |
| IC660TSD020 | |
| IC660EBD020 (igual que el bloque IC660BBD022) | |
| IC660BBD022 | |
| IC660TBD022 | |
| IC660EBD020 (igual que el bloque IC660BBS020) | |
| IC660BBD021 | |
| IC660TSD021 | |
| IC660EBD021 (igual que el bloque IC660BBD023) | |
| IC660BBD023 | |
| IC660TBD023 | |
| IC660EBD021 (igual que el bloque IC660BBD021) | |
| Tamaño(altura x anchura x profundidad): | 8,83” (22,44 cm) x 3,50” (8,89 cm) x 3,94” (10,00 cm) |
| Peso: | 4 libras (1,8 kg) |
| LED (bloque): | Unidad OK, E / S habilitada |
| LED (cada circuito): | Indicadores individuales del lado de la carga |
| Disipación de calor: | 68,8 vatios con 16 salidas encendidas a 2 amperios. |
| Aislamiento de bloque a bloque: | 1500 V |
| Tensión de funcionamiento: | 18–56 VCC (24 / 48 V), 18–30 VCC (24 V) |
| Ondulación (máxima): | 10% |
| Potencia de CC requerida: | 150 mA típico / 300 mA máximo |
| Tiempo de caída de la fuente de alimentación: | 10 mS |
|
Características de entrada: Paraentrada estándar, tensión relativa a (CC–) Entrada ENCENDIDO, 24 VCC suministro 48 VCC suministro* Entrada APAGADO, 24 VCC suministro 48 VCC suministro* Tiempo de procesamiento de entrada (típico) Impedancia de entrada (típica) Tiempos de filtro de entrada seleccionables Diagnósticos de entrada |
Fuente Bloques Sumidero Bloques |
| 16–24 VCC 0–8VCC | |
| 32–48 VCC * 0–16VCC* | |
| 0–7VCC 17–24 VCC | |
| 0–14VCC* 34–48VCC* | |
| 5,6 Kohms (24 / 48 V), 1,8 Kohms (24 V) | |
| 1,7 mS (más retardo de filtro seleccionable) | |
| 5–100 mS | |
| Cable abierto, sobretemperatura, interruptor defectuoso | |
|
Características de salida: Corriente de salida (estado estable) |
2 amperios por circuito |
| Corriente de irrupción máxima | 10 amperios hasta 10 mS |
| Corriente de salida del bloque | 15 amperios a 35 °C |
| Corriente de fuga de salida APAGADA | 1,0 mA |
| Frecuencia de conmutación máxima | Una vez por segundo (alta corriente de irrupción) |
| Retardo de encendido de salida (máximo) | 1 mS |
| Caída de tensión de salida | 2,0 voltios máximo a 2 amperios de irrupción |
| Carga mínima recomendada | 50 mA con sin carga habilitada |
| Diagnósticos de salida | Cortocircuito, sobrecarga, sin carga, interruptor defectuoso, sobretemperatura |
|
Ambiental: Temperatura de funcionamiento |
0 a +60 °C (32 a +140 °F) |
| Temperatura de almacenamiento | –40 a +100 °C (–40 a +212 °F) |
| Humedad | 5 a 95 % (sin condensación) |
| Vibración | 5–10 Hz 0,2” (5,08 mm) de desplazamiento, 10–200 Hz a 1 G |
