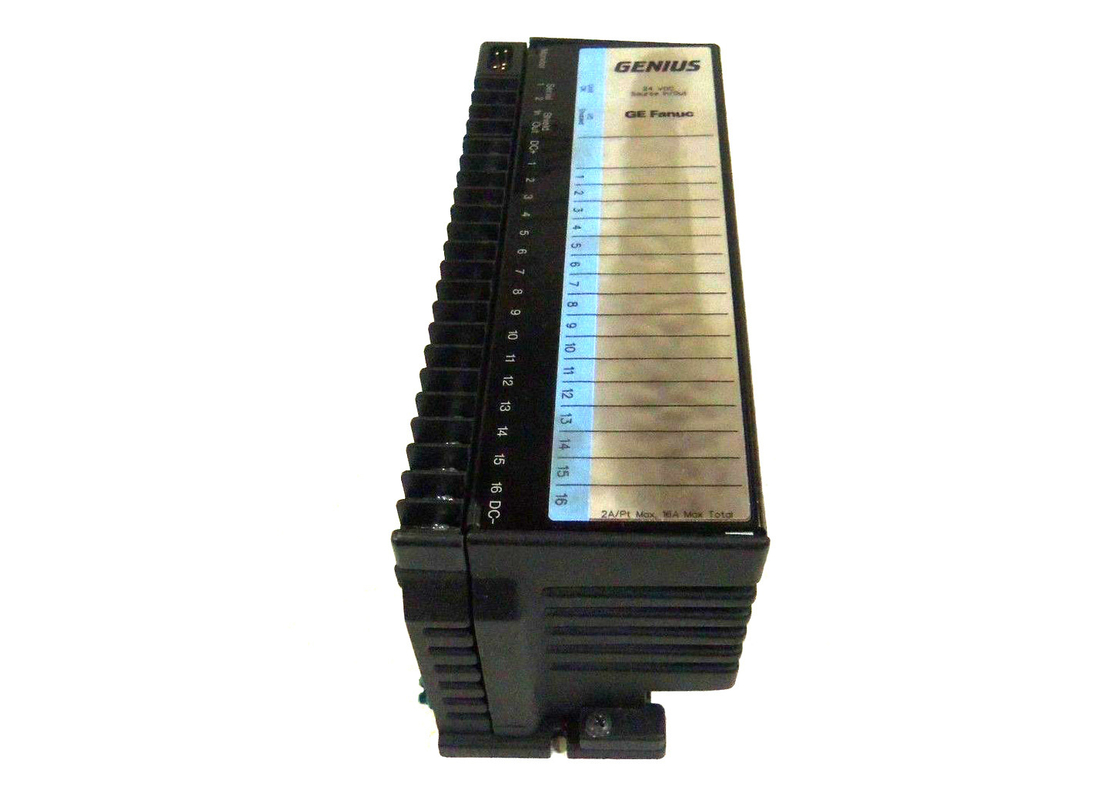

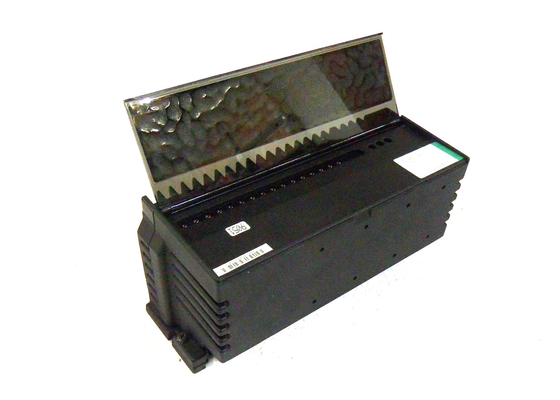

GE Fanuc IC660BBD022, 24 VDC de entrada-salida de la fuente, 16 circuito, entrada-salida del genio
Datos del producto:
| Lugar de origen: | LOS E.E.U.U. |
| Nombre de la marca: | GE |
| Número de modelo: | IC660BBD022 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Nuevo en caja original |
| Tiempo de entrega: | 5-8 días del trabajo |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100 |
|
Información detallada |
|||
| Marca: | GE Fanuc | Modelo: | IC660BBD022 |
|---|---|---|---|
| Serie: | Entrada-salida del genio | Descripción: | Bloque de la entrada-salida de la fuente |
| Circuito: | 16 | Corriente de carga: | 2 amperios |
| Ondulación máxima: | el 10 por ciento | Temperatura de funcionamiento: | 32 a 140 grados de Fahrenheit |
| La salida da vuelta en deplay: | 1 milisegundo | Garantía: | 1 año |
| Resaltar: | Módulo de salida positivo de la lógica de ESCPP,Módulo de salida positivo de la lógica 24VDC,RS485 Digitaces yo módulo de O |
||
Descripción de producto
Ge Fanuc IC660BBD022, E/S de fuente de 24 VCC, 16 circuitos, E/S Genius
Descripción del producto
El IC660BBD022 es una E/S de fuente de 24 VCC, 16 circuitos, compatible con sensores de 2/3 cables del PLC serie 90-30 de GE Fanuc. Se encuentra entre los bloques discretos y analógicos que pertenecen a esta serie. Funciona con 24 VCC y se utiliza con sensores de estado sólido y sensores electromecánicos de dos y tres cables. Cada uno de los 16 circuitos, el bloque puede funcionar como entrada, salida o entrada triestado, y no se requieren otros componentes para la configuración. El bloque proporciona alimentación a todos los circuitos.
El IC660BBD022 tiene varias funciones configurables. Entre ellas se encuentran la capacidad de prueba de salida, el filtro de tiempo de entrada seleccionable, los valores predeterminados de encendido de salida y la retención de la última estado o predeterminado de salida. El bloque tiene la capacidad de proteger el sistema en caso de cortocircuito electrónico y sobretemperatura. Puede detectar un interruptor defectuoso, sin carga y cable abierto en las entradas triestado. En caso de sobrecarga, detecta el problema y se apaga.
Este bloque puede reemplazar todas sus versiones anteriores cuando se conecta un conjunto electrónico compatible. El bloque debe instalarse en una carcasa protectora en un lugar sin contaminantes en el aire, junto con una refrigeración y un flujo de aire adecuados.
El IC660BBD022 necesita un sistema de puesta a tierra confiable. Los terminales de este bloque se conectan con cable #12 o dos cables #14. Hay 22 terminales en este bloque. El bus serie conecta de 1 a 4, y los terminales 6 a 21 se pueden usar como entradas o salidas seleccionando el lado CC+ o CC- del terminal. La alimentación de CC se conecta a los terminales 5 y 22. Al reemplazar un conjunto electrónico, el usuario debe tener cuidado porque existe peligro de descarga eléctrica.
Especificaciones técnicas
| Tensión nominal: | 24 VCC |
| # de puntos: | 16 |
| Rango de entrada: | 18-30 VCC |
| Corriente de carga: | 2 amperios |
| Tensión de funcionamiento: | 18-30 VCC |
| Puntos por común: | Un grupo de 16 |
Información técnica
Especificaciones
|
Tipo de bloque: Números de catálogo: 24 / 48VCC16CircuitSourceI / OBloque Ensamblaje de terminales solo Ensamblaje electrónico solo 24VCC Fuente 16 Circuito Fuente E / S BloqueTerminalSolo ensamblaje Ensamblaje electrónico solo 24 / 48VCC16CircuitSinkI / OBloque Ensamblaje de terminales solo Ensamblaje electrónico solo 24VCC 16 Circuito Sumidero E / SBloqueTerminal Solo ensamblaje Solo ensamblaje electrónico |
Entrada y salida discretas de 16 circuitos |
| IC660BBD020 | |
| IC660TSD020 | |
| IC660EBD020 (igual que el bloque IC660BBD022) | |
| IC660BBD022 | |
| IC660TBD022 | |
| IC660EBD020 (igual que el bloque IC660BBS020) | |
| IC660BBD021 | |
| IC660TSD021 | |
| IC660EBD021 (igual que el bloque IC660BBD023) | |
| IC660BBD023 | |
| IC660TBD023 | |
| IC660EBD021 (igual que el bloque IC660BBD021) | |
| Tamaño(altura x anchura x profundidad): | 8,83” (22,44 cm) x 3,50” (8,89 cm) x 3,94” (10,00 cm) |
| Peso: | 4 libras (1,8 kg) |
| LED (bloque): | Unidad OK, E / S habilitada |
| LED (cada circuito): | Indicadores individuales del lado de la carga |
| Disipación de calor: | 68,8 vatios con 16 salidas encendidas a 2 amperios. |
| Aislamiento de bloque a bloque: | 1500 V |
| Tensión de funcionamiento: | 18–56 VCC (24 / 48 V), 18–30 VCC (24 V) |
| Rizado (máximo): | 10% |
| Potencia de CC requerida: | 150 mA típico / 300 mA máximo |
| Tiempo de caída de la fuente de alimentación: | 10 mS |
|
Características de entrada: Paraentrada estándar, tensión relativa a (CC–) Entrada ENCENDIDO, 24 VCC suministro 48 VCC suministro* Entrada APAGADO, 24 VCC suministro 48 VCC suministro* Tiempo de procesamiento de entrada (típico) Impedancia de entrada (típica) Tiempos de filtro de entrada seleccionables Diagnóstico de entrada |
Fuente Bloques Sumidero Bloques |
| 16–24 VCC 0–8VCC | |
| 32–48 VCC * 0–16VCC* | |
| 0–7VCC 17–24 VCC | |
| 0–14VCC* 34–48VCC* | |
| 5,6 Kohms (24 / 48 V), 1,8 Kohms (24 V) | |
| 1,7 mS (más retardo de filtro seleccionable) | |
| 5–100 mS | |
| Cable abierto, sobretemperatura, interruptor defectuoso | |
|
Características de salida: Corriente de salida (estado estable) |
2 amperios por circuito |
| Corriente de irrupción máxima | 10 amperios hasta 10 mS |
| Corriente de salida del bloque | 15 amperios a 35C |
| Corriente de fuga de salida APAGADA | 1,0 mA |
| Frecuencia de conmutación máxima | Una vez por segundo (alta corriente de irrupción) |
| Retardo de encendido de salida (máximo) | 1 mS |
| Caída de tensión de salida | 2,0 voltios máximo a 2 amperios de irrupción |
| Carga mínima recomendada | 50 mA con sin carga habilitada |
| Diagnóstico de salida | Cortocircuito, sobrecarga, sin carga, interruptor defectuoso, sobretemperatura |
|
Ambiental: Temperatura de funcionamiento |
0 a +60C (32 a +140F) |
| Temperatura de almacenamiento | –40 a +100C (–40 a +212F) |
| Humedad | 5 a 95% (sin condensación) |
| Vibración | 5–10 Hz 0,2” (5,08 mm) de desplazamiento, 10–200 Hz a 1G |
