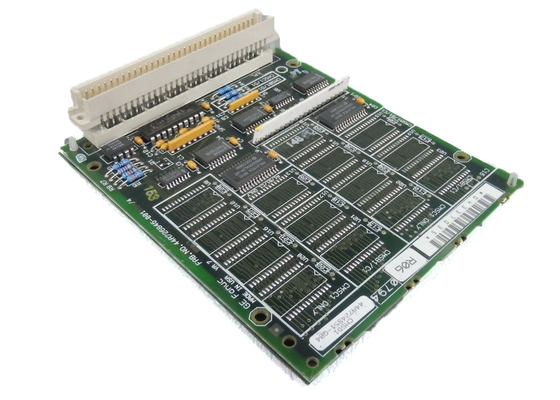

GE Fanuc IC697MEM713, memoria manufacturada, serie 90-70 de la extensión

GE Fanuc IC697MEM713, memoria manufacturada, serie 90-70 de la extensión

Descripción de producto

IC697MEM713 es una memoria de la extensión manufacturada por la automatización de GE Fanuc, que ofrece los radios de acción de la memoria de 64 KB, 128 KB, 512KB, y 256 KB. El uso de IC697MEM713 está en la extensión de la memoria de los datos y de memoria de la lógica de los módulos IC697CPU771 e IC697CPU772 o IC697PCM711 (que sean el módulo programable del coprocesador).

IC697MEM713 está instalado como tablero de hija y situado en la misma ranura que el módulo que sirve. Esta memoria de la extensión complementa la memoria disponible en el tablero bajo existente. La memoria se conserva durante el apagón debido a la batería situada en la vivienda del tablero bajo. La memoria del programa de la lógica error-es comprobada automáticamente por la CPU del PLC en el fondo. La memoria del almacenamiento de los controles de error del PCM cuando el poder se completa un ciclo y durante casos de reajustes del software duros o.

Para instalar IC697MEM713, el usuario debe asegurarse que el poder del estante está apagado. Entonces los 64 que el conector pin se puede tapar en el conector en el tablero bajo, broches engancharon. Una vez que el módulo se coloca en estante, el ciclo inicial puede ser iniciado. El poder de la vuelta encendido la batería de litio incluida mantiene poder en el caso del apagón. Esta batería también actúa el reloj del calendario. El usuario debe tener cuidado de instalar una nueva batería antes de quitar la batería vieja.

IC697MEM713 tiene una vida útil de 10 años en 20 C o 68 F y debe conservar la memoria por seis meses de nominal sin poder aplicado.

Sobre IC697MEM713

El módulo programable del coprocesador de GE Fanuc IC697MEM713 es un microordenador de alto rendimiento que se ha diseñado para realizar funciones del coprocesador y combina las funciones del módulo de comunicaciones y del módulo del módulo del ASCII o básico. El módulo IC697MEM713 se hace para el PLC de la serie 90-70 GE Fanuc. Se configura para funcionar con 1 o 2 puertos independientes de CCM o con apenas un solo puerto serie. El módulo IC697MEM713 es un módulo programable del coprocesador y puede ser programado usando una lengua potente del BASIC conocida como el MegaBasic. Este lenguaje de programación realiza con eficacia de adquisición de datos, asegura almacenamiento de datos eficaz, y realiza la función de la recuperación de datos mientras que asegura la computación en tiempo real.

El módulo IC697MEM713 ofrece un botón del recomienzo o del reset que se utilice para colocar el módulo en “modo FUNCIONADO CON” o el “modo de PROGRAMA.” Observe eso que presiona el botón del recomienzo/del reset para menos de 5 segundos ponen el módulo IC697MEM713 en el “modo FUNCIONADO CON.” Esto se refiere como reajuste del software. Presionar el botón del recomienzo/del reset por más de 10 segundos hace que el PCM incorpora “el modo del DESARROLLO de PROGRAMA.” Las características del módulo IC697MEM713 hasta 3 indicadores del LED que se encuentran en el top y el frente del PCM. El primer indicador del LED muestra “APAGADO el estado,” que significa que no está funcionando el módulo IC697MEM713. Esto puede ocurrir en caso de funcionar incorrectamente del hardware. El segundo LED muestra “EN estado,” y el LED brilla intensamente constantemente a menos que haya un problema. El LED pasado destella siempre que haya un proceso de diagnósticos de ciclo inicial que ocurre.

Especificaciones técnicas para IC697MEM713

Información técnica

Batería

Período de validez 10 años en 20 DEG C (68 grados F)

Retención de la memoria 6 meses de nominal sin poder aplicado

Sistema de VME diseñado para apoyar el VME C.1 estándar
