Datos del producto:
Pago y Envío Términos:
|
| Marca: | GE Fanuc | Modelo: | IC697MDL740 |
|---|---|---|---|
| Serie: | Serie 90-70 | Voltaje clasificado: | 24 a 48 voltios de DC |
| Corriente de salida: | 2 amperios por punto, 4 amperios por grupo | Gama del voltaje de salida: | 20 a 60 voltios de DC |
| Corriente requerida: | 0,15 amperios | Número de salidas: | Número de salidas |
| Voltaje del aislamiento: | 1500 voltios | Garantía: | 1 año |
| Alta luz: | Módulo de salida positivo de la lógica de ESCPP,Módulo de salida positivo de la lógica 24VDC,RS485 Digitaces yo módulo de O |
||

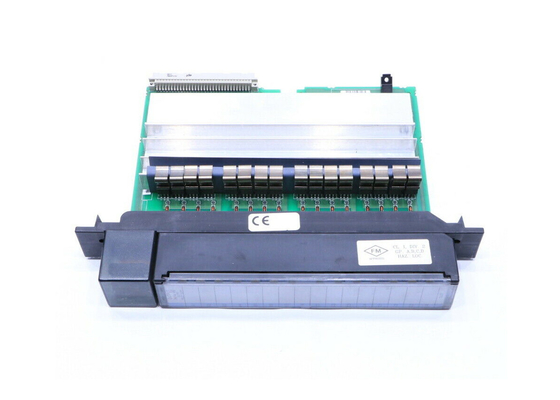

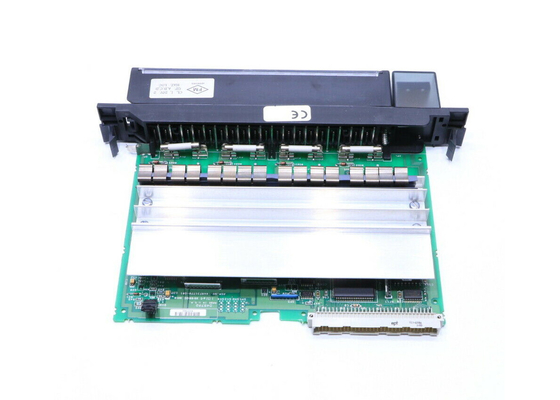

GE Fanuc IC697MDL740 es un módulo de salida discreto que se puede utilizar a los dispositivos de poder como arrancadores, solenoides e indicadores de motor. Estas cargas se pueden conectar con uno de los puntos del mercado del módulo 16 que se agrupan en los racimos de cuatro puntos. La salida proporcionó a cada uno de estos puntos es corriente continua de 24/48 voltio hasta una tasa de 2 amperios por punto de la corriente a largo plazo. La capacidad de la conducción de la oleada de la entrada del IC697MDL740 es, sin embargo, más significativa de 2 amperios. Cada uno de los racimos del punto de la salida tiene un fusible común de 10 amperios.
La cara del módulo recibe una serie de indicadores del LED que dan la situación en las ubicaciones diferentes del circuito y de los fusibles.
El IC697MDL740 no pide una INMERSIÓN o los interruptores del salto para su configuración. La configuración se puede realizar por el usuario con Windows 96 o Windows NT que funciona con Windows o un software de MS-DOS. Este proceso se realiza usando el puerto o Ethernet TCP/IP de SNP.
Además, se permite al usuario configurar el IC697MDL740 tal que los puntos de la salida consiguen apagados o continúan en el estado existente.
Una llave mecánica se proporciona cada IC697MDL740 para modificar una ranura para requisitos particulares para acomodar el módulo. La llave se inserta en la placa posterior del IC697MDL740 tales que resbale dentro del centro de la ranura donde el módulo está instalado inicialmente adentro. Esta llave permanece en el surco incluso después el retiro del módulo para prevenir el uso erróneo accidental de la ranura. Sin embargo, este accesorio se puede quitar en caso de necesidad después de la extracción del IC697MDL740. El retiro del módulo puede ser realizado manipulando los clips que lo aseguran a la ranura.
El módulo de salida discreto de GE Fanuc se sabe que mientras que el módulo de salida discreto IC697MDL740 se utiliza con frecuencia con los reguladores programables o PLCs de la lógica de la línea de productos de la serie 90-70 de GE. El módulo de salida discreto IC697MDL740 funciona bien con muchos dispositivos del PLC de GE y tiene una amplia gama de características que puedan contribuir al aumento de sistema del PLC y al funcionamiento mejorado de la máquina. El módulo de salida IC697MDL740 proporciona 16 salidas que requieran un radio de acción del voltaje de 20 a 60 voltios de DC a actuar. La corriente especificada para la salida es 2 amperios por punto o 4 amperios por cada grupo de la salida. Este módulo particular responde en solamente 2 milisegundos y su caída de voltaje menos de 1 voltio.
El módulo de salida discreto IC697MDL740 tiene una alta capacidad de la avalancha que sea cerca de 10 veces el valor de su valor actual clasificado. La corriente especificada de la avalancha permite que el módulo apoye diversas cargas. Este módulo de salida incluye los indicadores del LED para las actualizaciones encendido-apagado de la situación del fusible y de situación del dispositivo. Todos los indicadores del LED están situados en el top del módulo. El módulo también incluye una tecnología que cierra específica que no permita el montaje de módulos incompatibles. Esta característica de la seguridad puede tener valor desde cada componente en el sistema debe cubrir las necesidades del uso el cual se solicita el módulo. El proceso de la configuración del módulo IC697MDL740 es simple y puede ser hecho de varias maneras. Todos los ajustes se realizan en una PC que funcione con el sistema operativo Windows. Para la protección adicional, el módulo se puede comprar con una capa conformal que venga como una característica opcional. Otras características opcionales están disponibles de la fábrica también.
Este contenido fue escrito y compilado por PARA HACER la fuente y no debe ser copiado.
| Voltaje clasificado: | 24 o 48 voltios de DC |
| Número de salidas: | 16 salidas (4 grupos de 4) |
| Corriente de salida: | 2 amperios por punto, 4 amperios por grupo |
| Actual requerido: | 0,15 amperios |
| Gama del voltaje de salida: | 20 a 60 voltios |
| Corriente continua: | Sí |
|
Voltaje clasificado: OutputsperModule: |
24 o 48 voltios de DC 16 (cuatro grupos de 4 salidas cada uno) |
| Aislamiento: |
1500 voltios - cualquier salida a la placa madre 500 voltios entre los grupos de la entrada |
| Salida VoltageRange: | 20 a 60 voltios |
| OutputCurrent: | 2 amperios de máximo por punto |
| 4 amperios de máximo por grupo | |
| OutputCharacteristics- | |
| Avalancha actual: | 20 amperios de máximo para el ms 20 |
| Salida VoltageDrop: | máximo de 0,8 voltios (0,4 ohmios) |
| Tiempo de réplica-en: | msmaximum 2 |
| Tiempo de réplica-Apagado: | msmaximum 2 |
| OutputLeakage: | 1mAmaximum |
| Actual requerido del autobús 5V: | 0,15 amperios |
| VME | Sistema diseñado para apoyar el VME C.1 estándar |
