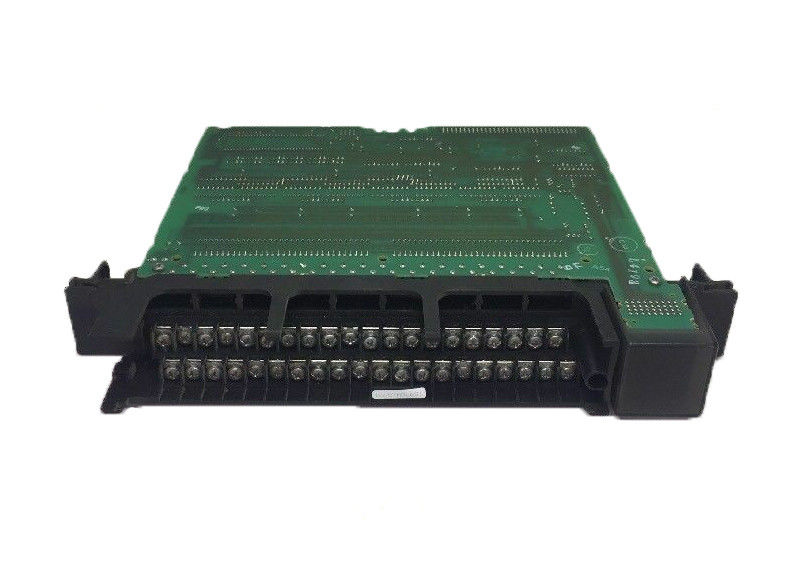

IC697MDL651 GE FANUC Módulo de entrada discreta de 32 puntos Controladores programables serie 90-70

IC697MDL651 GE FANUC Modulo de entrada discreto de 32 puntos Serie 90-70 Controladores programables

IC697MDL651 Descripción del producto

El GE IC697MDL651 es un módulo de entrada discreto de 32 puntos que forma parte de los controladores programables de la serie 90-70.No se requiere energía del usuarioEl filtro de entrada seleccionable es de 1 ms o 10 ms y una entrada es configurable como interrupción.que proporcionan información sobre el estado ON/OFF de cada punto del lado lógico (o PLC) del circuitoEl voltaje nominal del IC697MDL651 es de 5 voltios CC. Hay 32 entradas por módulo con una longitud de cable máxima de 98.4 (30 m). El aislamiento es de 1500 voltios. El rango de voltaje de entrada está entre -3 y +7 voltios CC.Las características de entrada del módulo incluyen una impedancia de 5.9K ohmios, ± 5%; voltaje en estado activo de -3 a 0,5 voltios; voltaje fuera de estado de 2 a 7 voltios; corriente típica en estado activo de 1,7 mA a tensión nominal y corriente máxima fuera de estado de 1,1 mA.La corriente requerida del bus de 5V es Además, el sistema está diseñado para soportar el estándar VME C.1.


El módulo IC697MDL651 está conectado mecánicamente para garantizar que un tipo similar en el campo pueda reemplazarlo correctamente si es necesario.Las referencias de E/S pueden ser configuradas por el usuario sin necesidad de utilizar interruptores o saltadores DIP en el móduloLa llave mecánica mencionada anteriormente que viene con el módulo evita la sustitución involuntaria del tipo de módulo equivocado en la misma ranura.La llave está diseñada para encajar en un área en el tablero debajo del conector que tiene una forma únicaEs importante tener en cuenta que en un rack PLC IC697, la posición más izquierda está reservada sólo para una fuente de alimentación.un punto situado al lado de la fuente de alimentación debe contener una CPU o un módulo receptor de busEl diseño del módulo de entrada permite que tenga características lógicas negativas.

IC697MDL651 es compatible con diferentes dispositivos de entrada tales como interruptores de límite, botones, interruptores de selector, salidas BCD,contadores y otras salidas compatibles con TTL.

Para configurar el dispositivo, utilice la función de configuración del software Windows o MS-DOS que se ejecuta en Windows NT o Windows 95 a través del puerto SNP o a través de Ethernet TCP/IP.IC697MDL651 puede configurarse para tener un tiempo de retraso del filtro de 1 ms o 10 ms.

La configuración no es por punto, sino por módulo, lo que significa que todos los puntos tienen el mismo tiempo de filtro.punto de entrada A1 puede configurarse para causar una interrupción de la CPU ya sea en el borde de la caída o la subida de la transición de la señalEn términos de cableado de campo, se requiere una sola conexión entre el módulo común y el usuario común.Esto se debe al hecho de que los 32 puntos comparten unaSin embargo, para facilitar el cableado, se proporcionan dos conexiones.

IC697MDL651 Especificaciones técnicas

Información técnica
