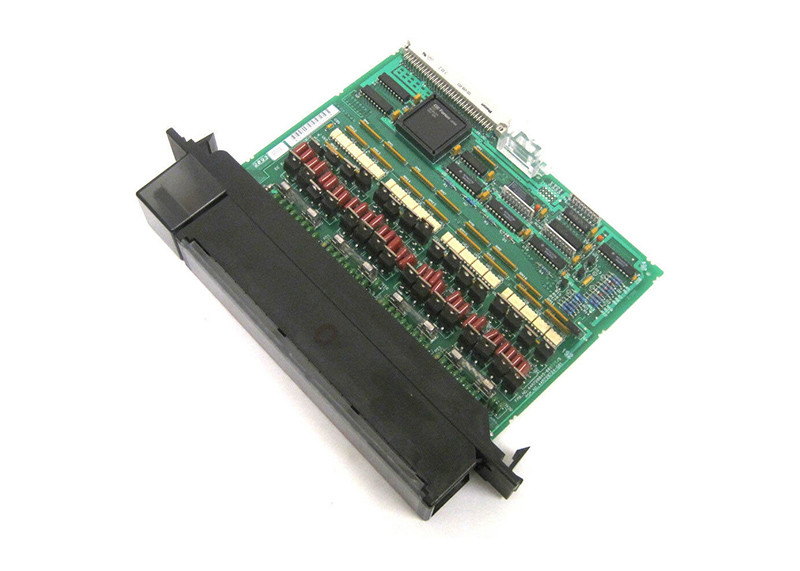

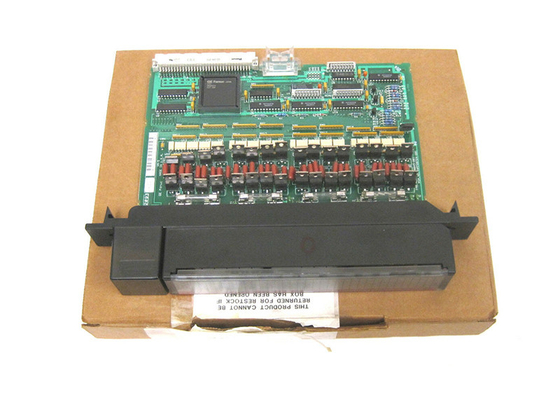

GE FANUC IC697MDL350, 120 VAC 0,5 amperios, 32-Point discreto hizo salir el módulo

GE FANUC IC697MDL350, 120 VAC 0,5 amperios, 32-Point discreto hizo salir el módulo

Descripción de producto

IC697MDL350 es 120 VAC 0,5 amperios, módulo de salida discreto 32-Point en la serie 90-70 de GE Fanuc. Las características estándar incluyen cuatro grupos aislados de 8 puntos que igualan 32 puntos, capacidad del punto de 0,5 amperios, y una alta capacidad de la avalancha de 20x la corriente clasificada. El módulo de salida IC697MDL350 permite que cada grupo de 8 puntos sea utilizado en una diversa fase de la fuente de la CA. Cada grupo de salidas está fundido con un fusible del amplificador 5 y demuestra un alto nivel de avalancha actual, haciendo las salidas apropiadas para una gama de cargas inductivas e incandescentes.

Los LED indican la situación ENCENDIDO-APAGADO de cada punto en el lado del PLC de los circuitos. Además, hay un LED que confirma la situación de los fusibles situados en la cima del módulo. El módulo IC697MDL350 se cierra mecánicamente para promover el reemplazo correcto con un similar mecanografía en el campo. El usuario puede configurar referencias de la entrada-salida sin usar puentes o los interruptores DIP.

El usuario debe terminar la configuración por la función de la configuración del software programado de MS-DOS o de Windows que corre en Windows 95 o Windows NT sobre Ethernet TCP/IP o a través del puerto de SNP. La función de la configuración está en el dispositivo de programación.

El IC697MDL350 es compatible con varios dispositivos de carga, incluyendo los solenoides, los arrancadores de motor, y los indicadores. El grado de 0,5 amperios se aplica a la capacidad actual a largo plazo de cada punto. Debido a la disipación de calor dentro del módulo, la capacidad actual máxima para cada grupo de salidas se limita en temps más altos.

El módulo de salida de GE Fanuc IC697MDL350 es un módulo de salida discreto de la serie 90-70 de GE. Tiene 32 canales de salida discretos. Puede actuar encendido la corriente ALTERNA, pero no en la corriente continua. El voltaje ca clasificado nominal del módulo de salida discreto IC697MDL350 es 120 voltios de CA. Cada uno de los puntos de la salida tiene un grado actual de 0,5 amperios y todas las salidas se arreglan en 4 grupos de 8.

El grado actual para cada grupo es 2 amperios. Cada punto de la salida también tiene un indicador de situación del LED que muestre si un punto de la salida es con./desc. accionado. El módulo de salida discreto IC697MDL350 tiene fusibles para la protección. No necesita puentes ni DIP los interruptores que se configurarán correctamente la manera que lo hacen muchos otros módulos de la entrada-salida de GE. El módulo de salida discreto IC697MDL350 se puede configurar con MS-DOS o con el software programado de Windows.

El módulo de salida discreto IC697MDL350 de la serie 90-70 de GE Fanuc actúa con una gama de frecuencia de 47 a 63 Hertz. Las salidas en este módulo de salida discreto son convenientes para una variedad de cargas inductivas industriales, y cada uno de los 4 grupos de la salida es protegido por un fusible que sea clasificado en 5 amperios.

El módulo de salida discreto IC697MDL350 puede conectar con los dispositivos, los indicadores, y los solenoides del arrancador de motor, y está bien equipado trabajar con estos dispositivos. Este módulo de salida discreto puede actuar con una fuente de corriente ALTERNA que apoye fases múltiples, y puede utilizar una diversa fase de la fuente de corriente ALTERNA para cada uno de sus 4 grupos de la salida.

Especificaciones técnicas

Información técnica

Especificaciones
