Datos del producto:
Pago y Envío Términos:
|
| MARCA: | GE Fanuc | Modelo: | IC697MDL250 |
|---|---|---|---|
| Serie: | Serie 90-70 | Tipo de producto: | módulo de entrada discreto |
| Voltaje clasificado: | CA DE 120 V | Número de entradas: | 32 |
| Corriente entrada: | 10 mA | Corriente requerida: | 0,35 A |
| Frecuencia: | 60 HERZIOS | Garantía: | 1 año |
| Alta luz: | Módulo de salida positivo de la lógica de ESCPP,Módulo de salida positivo de la lógica 24VDC,RS485 Digitaces yo módulo de O |
||

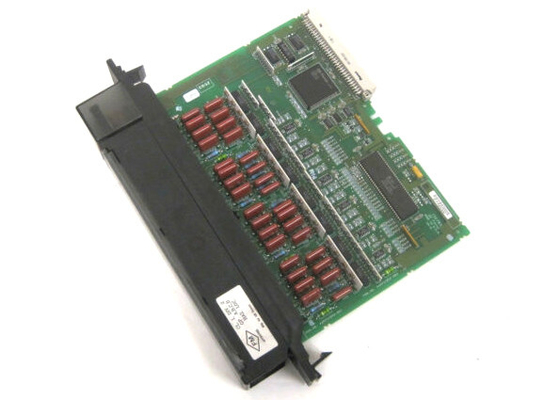

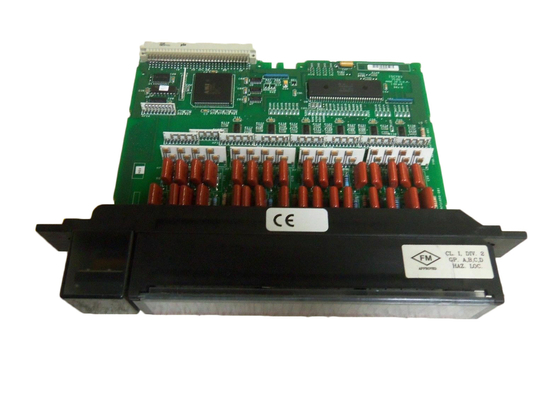

El módulo entrado discreto IC697MDL250 por GE Fanuc tiene 32 puntos comprendidos de cuatro grupos aislados, que se asegura que cada los puntos del Grupo de los Ocho se puedan utilizar en una diversa fase de la fuente de la CA. Este módulo de 120 VAC se equipa de un filtro de la entrada de 20 ms y es interruptor de proximidad compatible.
La entrada reactiva del módulo IC697MDL250 está de acuerdo con el tipo estándar del IEC - 2. Además, las características de la entrada trabajan con un gran número de interruptores de proximidad disponibles. Los LED indican la situación ENCENDIDO-APAGADO para cada punto en el lado de logic/PLC del circuito y están situados fácilmente en la cima del módulo. El módulo IC697MDL250 se cierra mecánicamente para garantizar el reemplazo apropiado con un tipo de campo similar. Las referencias de la entrada-salida son usuario-configurables eliminando la necesidad de puentes o de interruptores DIP. La configuración se termina vía MS-DOS o el software programado de Windows, y la función de la configuración está instalada ya en el dispositivo.
El módulo IC697MDL250 se puede utilizar con una amplia variedad de dispositivos de entrada, incluyendo los botones, los interruptores de límite, o los interruptores de selector y los interruptores de proximidad electrónicos (2 - o tipo de 3 alambres). El conjunto de circuitos de la entrada del módulo permite la disipación de pocas calorías, que a su vez ayuda con confiabilidad y longevidad extremas.
Este módulo se equipa de una llave mecánica que las ayudas prevenir la substitución accidental de tipos en una ranura dada. La llave cabe un punto específicamente formado en el tablero debajo del conector. Cuando el módulo está instalado originalmente, la llave sujeta sobre el carril de centro de la placa madre. Cuando se quita el módulo, la llave permanece en el centro el carril, requiriendo la ranura tomar solamente tipos idénticos del módulo. Si el usuario necesita cambiar la ubicación del módulo en el estante después de que la llave se haya atado al estante, la llave puede ser quitada empujando hacia arriba y zafando el cierre. La llave y el módulo se pueden entonces reinsertar según las necesidades.
| Voltaje clasificado: | CA de 120 voltios |
| Número de entradas: | 32 entradas (4 grupos aislados de 8) |
| Corriente entrada: | 10 mA |
| Actual requerido: | 0,35 amperios |
| Freq: | 60 herzios |
| Corriente continua: | No |
|
Voltaje clasificado: Módulo de Inputsper: |
120 VAC, 47 a 63 herzios de sinusoidal 32 (cuatro grupos de ocho entradas cada uno) |
| Aislamiento: |
1500 voltios de RMS - cualquier entrada a la placa madre 500 voltios de RMS entre los grupos de la entrada |
| InputCurrent: | 10mA (típicos) en el voltaje clasificado (reactivo) |
| InputCharacteristics- | |
| En-stateVoltage: | 75 a 132 voltios de CA, 47 a 63 herzios de sinusoidal |
| voltaje del Apagado-estado: | 0 a 25 voltios de CA, 47 a 63 herzios de sinusoidal |
| En-stateCurrent: | 6mAto15mA |
| Off-stateCurrent: | 0 a 3mA (2,2 mínimos en la entrada 25V) |
| Tiempo de retraso del filtro: | 20mstypical |
| Actual requerido de 5VDCbackplanebus: | 0.35amps |
| VME | Sistema diseñado para apoyar el VME C.1 estándar |
