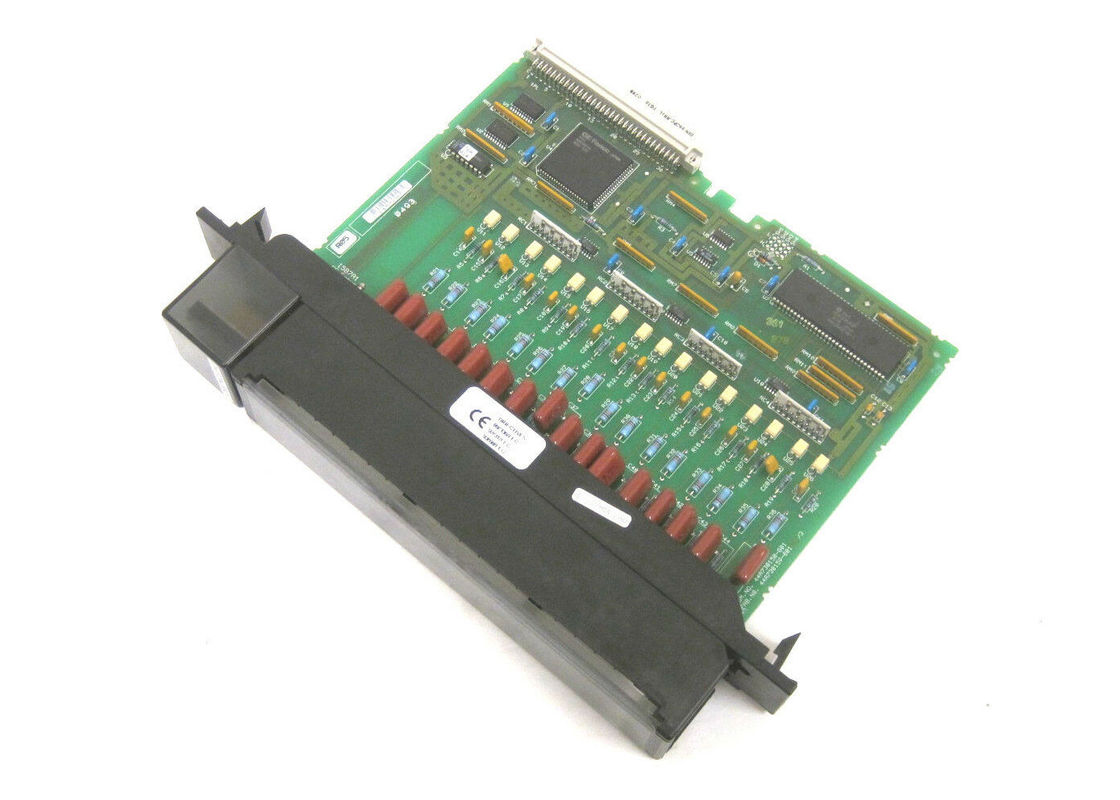

Módulo de entrada discreta IC697MDL240 GE FANUC con 16 puntos de entrada aislados de 120 VCA

Módulo de Entrada Discreta GE FANUC IC697MDL240 Con 16 Puntos de Entrada Aislados de 120VAC

Descripción del Producto

El GE Fanuc IC697MDL240 es un Módulo de Entrada Discreta con 16 puntos de entrada aislados de 120VAC y un filtro de entrada con un tiempo de retardo de 20ms. Este aislamiento permite la conexión entre diferentes fases de suministro de CA y entradas. Tiene entrada reactiva con características de corriente-voltaje que soportan una variedad de interruptores de proximidad de 2 o 3 hilos.

Los LEDs en la parte superior indican el estado de ENCENDIDO y APAGADO de los puntos en el PLC. El IC697MDL240 tiene la característica de codificación mecánica y permite la configuración de E/S sin usar interruptores DIP o puentes. La configuración se completa utilizando la función de configuración del software de programación MS-DOS o Windows que se ejecuta en Windows 95 o Windows NT a través de Ethernet TCP/IP o a través del puerto SNP. La función de configuración del Software de Programación está instalada en el dispositivo de programación.

La circuitería de entrada capacitiva permite baja disipación de calor, larga vida útil y alta fiabilidad. Las características de corriente de entrada proporcionan típicamente 10mA en el estado ENCENDIDO, y pueden absorber hasta 4mA de corriente de fuga en el estado APAGADO hacia el dispositivo de entrada.

El módulo IC697MDL240 consume 0.25A del bus de 5V presente en el backplane. Para una sustitución adecuada del tipo de módulo, el IC697MDL240 viene con una codificación mecánica única con un área de ajuste. Durante la primera instalación, la codificación mecánica se engancha en el riel central del backplane. Durante el reemplazo, la codificación previamente ajustada solo permite la colocación de módulos similares.

La placa de terminales de cableado de campo es desmontable. Se pueden terminar dos cables en un terminal si ambos cables son del mismo tamaño. Hay espacio para un mazo de 40 cables de tamaño apropiado para ser enrutado a través del terminal.

Acerca del IC697MDL240

El Módulo de Entrada Discreta GE Fanuc IC697MDL240 es un producto de GE Fanuc que ha sido fabricado como parte de la línea de productos PLC GE Series 90-70. Este módulo de entrada tiene 16 puntos de entrada aislados con una clasificación de voltaje de 120 Volts AC y un tiempo de retardo de filtro de entrada de 20 milisegundos, y el aislamiento está diseñado para permitir la conexión entre varias fases de suministro de CA y entradas. También viene con entradas reactivas con características de corriente-voltaje que soportan una amplia gama de interruptores de proximidad de 2 o 3 hilos. Tiene LEDs en la parte superior, que indican el estado de encendido/apagado de los puntos en el PLC. El Módulo de Entrada Discreta IC697MDL240 presenta codificación mecánica que permite la configuración de E/S sin requerir el uso de puentes o interruptores DIP.

La configuración del Módulo IC697MDL240 se realiza a través del software de programación de Windows o MS-DOS que se ejecuta en el sistema operativo Windows NT o Windows 95 a través del puerto SNP o a través del puerto Ethernet TCP/IP. La función de configuración del software de programación está instalada en el dispositivo que se utiliza para la programación. El Módulo IC697MDL240 consume 0.25 Amperios del bus de 5 Volts que se encuentra en el backplane. También viene con una codificación mecánica especial que tiene un área de ajuste para mejorar la sustitución adecuada del tipo de módulo. Durante la primera instalación, esta codificación mecánica se atornilla en el riel central del backplane. Al realizar un reemplazo, la codificación previamente ajustada permite la instalación de un módulo similar. La circuitería de entrada capacitiva proporciona espacio para la disipación de calor y ofrece altos niveles de fiabilidad y una larga vida útil. En el estado de encendido, hay 10 miliamperios de corriente típica, y el módulo también puede absorber hasta 4 miliamperios de corriente de fuga hacia el dispositivo de entrada mientras está en el estado de apagado.

Especificaciones Técnicas

Información Técnica

Especificaciones
