GE FANUC IC697CPX772, CPU de la Solo-ranura, unidad central de proceso

GE FANUC IC697CPX772, CPU de una sola ranura, unidad central de procesamiento

Descripción del producto

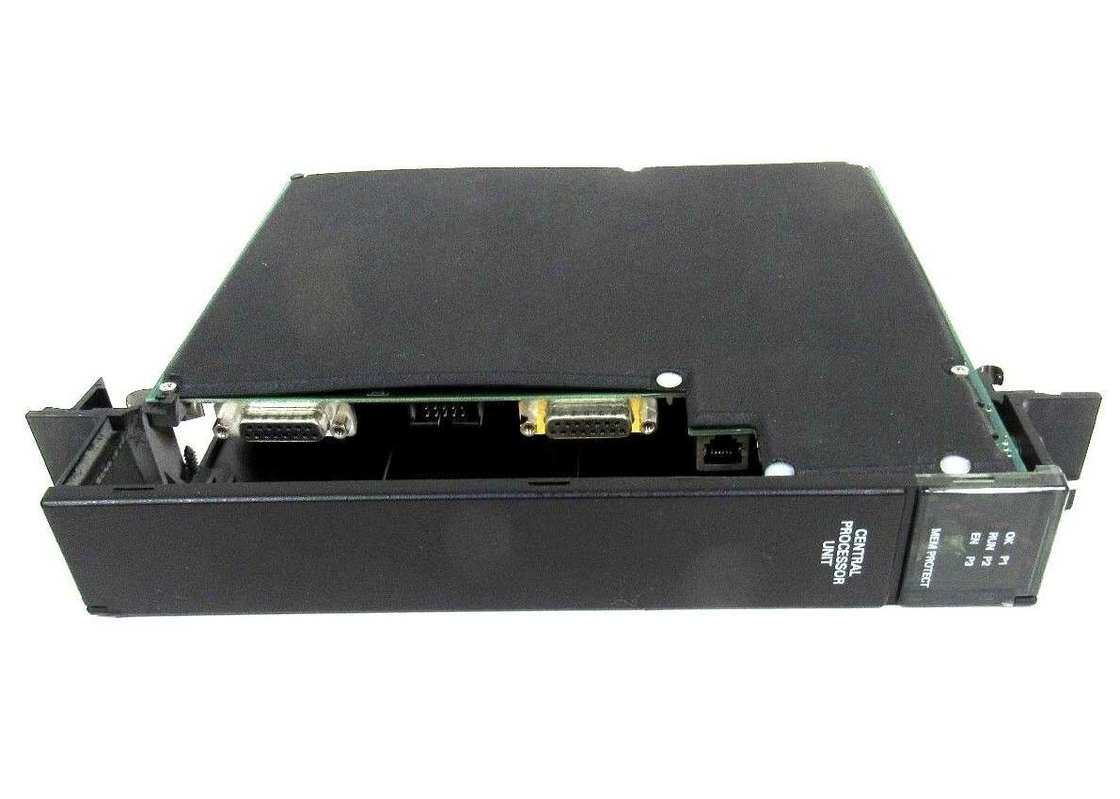

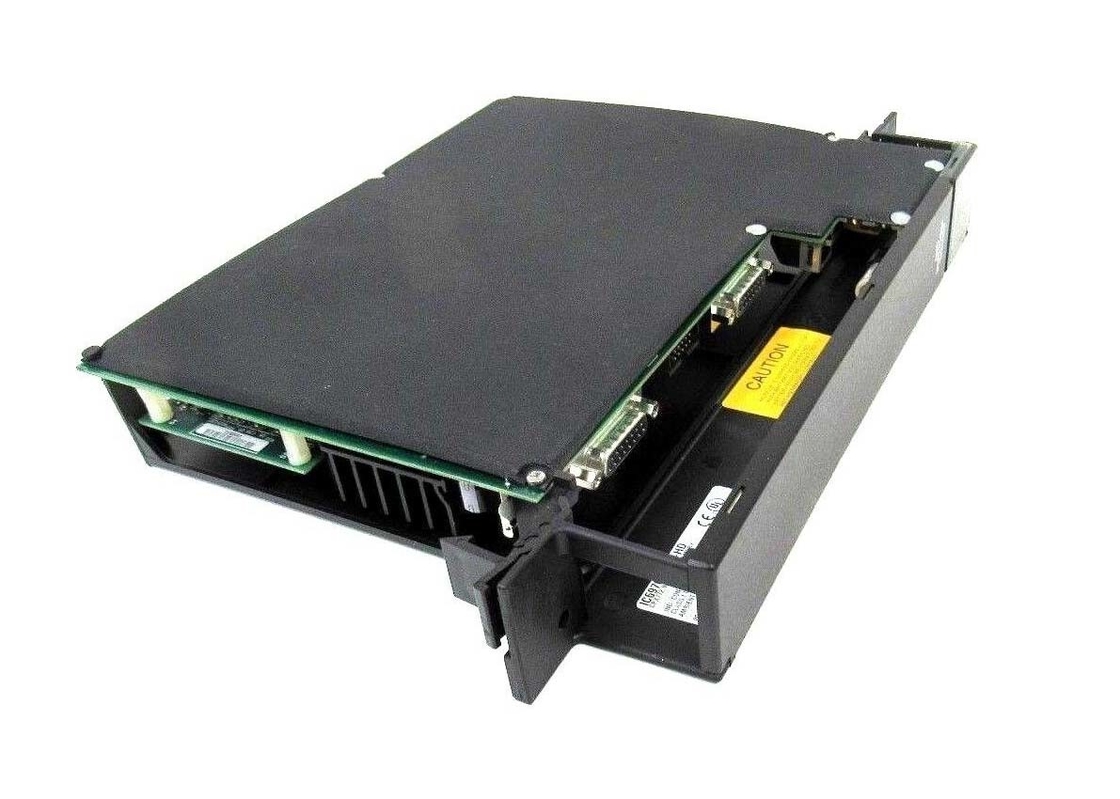

El GE Fanuc IC697CPX772 es una CPU de una sola ranura con funciones de control en tiempo real sobre máquinas y procesos.incluido el programaIC697CPX772 tiene una memoria flash no volátil de 256 KB y una memoria operativa utilizada para almacenar datos de usuario y firmware.Las condiciones de funcionamiento del módulo IC697CPX772 incluyen una cámara de tamaño mínimo sin ningún flujo de aire en el sistema.La temperatura de funcionamiento de este módulo es de 50 grados centígrados.El módulo está sujeto a una rebaja de la tasa si se utiliza el suministro de 100 W de CC/CA o el suministro de 90 W de CC.

IC697CPX772 incluye siete LEDs verdes en su frente que indican el estado de la CPU:la posición del interruptor de interrupción, la protección de la memoria, la actividad del puerto serie y el estado del programa.Para controlar sus operaciones se utiliza un interruptor de tres posiciones (RUN/STOP). Los datos del usuario están protegidos mediante contraseñas de software.El usuario final debe instalar cuidadosamente el equipo PLC para un funcionamiento seguro y adecuado. El módulo debe encenderse y el LED superior izquierdo (OK) parpadeará. Cuando el diagnóstico haya terminado con éxito,el LED superior izquierdo permanecerá encendido, y el segundo (RUN) y el tercer (EN) LED estarán apagados. El cuarto (abajo a la izquierda) LED (MEM PROTECT) está apagado si el interruptor de teclas está en la posición OFF. La CPU ahora está lista para ser programada.Este módulo no requiere saltadores ni interruptores DIP para su configuración.

Sobre el IC697CPX772

El módulo GE Fanuc IC697CPX772 es un módulo de CPU de 96 megahertz.el módulo contiene 256 KB de memoria flash no volátilEl módulo IC697CPX772 ocupa una ranura en el rack PLC. El microprocesador utilizado por el módulo es un microprocesador 80486DX4 con reloj a 96 megahertz.El módulo dispone de tres puertos de serie integradosLos 3 puertos son independientes y se pueden acceder desde los conectores situados en la parte delantera del módulo.El puerto 1 admite el protocolo de comunicación serial RS-232 y tiene un conector RJ-11 de 6 pinesEl puerto 2 admite el protocolo de comunicación serial RS-485 y tiene un conector D femenino de 15 pines.

El puerto 3 en el módulo de CPU IC697CPX772 también admite el protocolo RS-485.El módulo IC697CPX772 tiene un consumo de corriente de 3.1 Amperios. El voltaje de entrada requerido por el módulo es de 5 Voltios CC. El rango de temperatura de trabajo del módulo es de 32 a 140 grados Fahrenheit.Los siguientes 3 tipos diferentes de conjuntos de ventiladores de bastidores se pueden utilizar con el módulo IC697CPX772El módulo IC697CPX772 admite matemáticas de punto flotante, 2000 entradas/salidas y 8000 entradas/salidas analógicas.El módulo es programado por un software que se ejecuta en sistemas basados en DOS o Windows.

Especificaciones técnicas

Información técnica
