GE FANUC IC697CPM790, CPU de 64 MHz fabricado, punto flotante de 32 bits
Descripción del producto

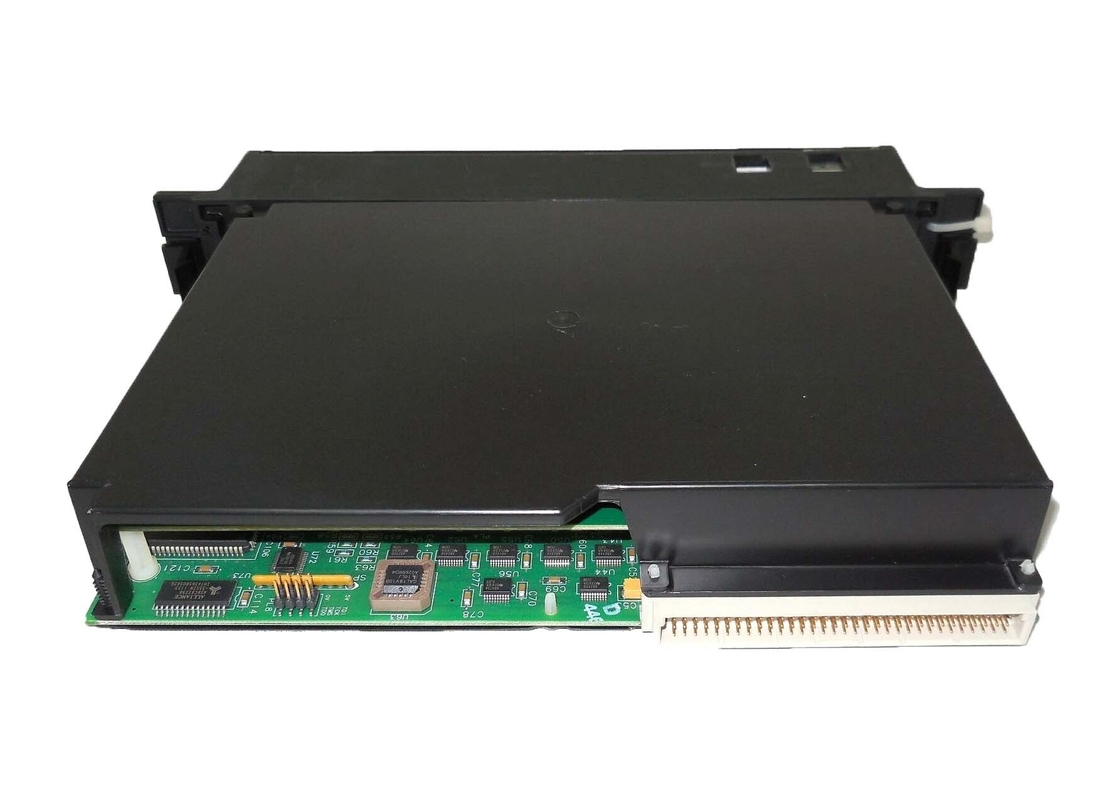

El IC697CPM790 es una CPU de 64 MHz fabricada por GE FANUC con capacidad de cálculo utilizando un punto flotante de 32 bits y el microprocesador 80486DX2. Esta CPU utiliza un software de programación de una sola ranura que funciona con Windows o MS-DOS para realizar la configuración y la programación.
El IC697CPM790 incluye hasta 12K entradas y salidas discretas (solo modo simplex mixto). Tiene memoria flash dedicada para el firmware del sistema operativo, lo que permite la actualización del firmware a través de la conexión entre la PC y el puerto serie del módulo. El usuario controla el funcionamiento del módulo con el software de programación o mediante el modo de funcionamiento utilizando el interruptor de tres posiciones RUN/STOP. Una llave de protección de memoria o una contraseña de software bloquea la configuración y los datos del programa.
El IC697CPM790 tiene cuatro LED verdes que indican el estado de la CPU. Se requieren conjuntos de ventiladores para la refrigeración por aire. El usuario puede conectar el módulo transmisor de bus IC697BEM713 al programador para la interfaz paralela. Un conector tipo D con 15 pines conecta el puerto serie, que es compatible con RS-485. Durante el funcionamiento real y el encendido, la CPU verifica la configuración del rack, mientras que su función de alarma informa cualquier desviación en la configuración programada y/o real. El IC697CPM790 tiene una batería de litio que mantiene el funcionamiento del reloj de calendario, la memoria de datos y la memoria del programa.
Es importante tener en cuenta que el módulo IC697CPM790 debe utilizarse junto con un programa C independiente, que proporciona rutinas de funcionamiento y autocomprobación de Triple Redundancia Modular (TMR). No funcionará a menos que este programa se incluya en el programa de aplicación cargado.
Los módulos de opción compatibles son los siguientes: módulos de interfaz LAN IC697, coprocesador programable, coprocesador de visualización alfanumérica, controlador de bus para productos de E/S IC660/661, módulos de comunicaciones, interfaz de enlace de E/S y la familia IC697 de módulos de E/S discretas y analógicas.
Especificaciones técnicas
| Tipo de módulo: |
Unidad central de procesamiento |
| Número de ranuras: |
1 (Ranura única) |
| Memoria con respaldo de batería: |
1 Mbyte |
| Número de puntos: |
12K entradas y salidas discretas |
| Puertos serie: |
1 (Compatible con RS422/485) |
| Corriente requerida: |
Se requiere aire forzado de 70 CFM |
Información técnica
Especificaciones10 años a 20Vida útilo 10 años a 20o C (68o F)6 meses nominales sin alimentación aplicada.
|
Corriente requerida del bus de 5V
3.3 Amperios nominales
Temperatura de funcionamiento
|
0 a 60oC (32oF a 140
o
|
| F); |
Se requiere aire forzado de 70 CFM |
| 0 a 40 |
o.01%3.5 segundos por día.01%o.01%máximoPrecisión del reloj de tiempo
Precisión del reloj de tiempo transcurrido (temporización interna).01%3.5 segundos por día.01%".01%máximoPuerto serie
|
|
Compatible con RS422/485
Conexión serie del programador
|
Sistema diseñado para soportar el estándar VME C.1
|
|
|
|
|
|
