MARCA: | GE Fanuc | Modelo: | IC697CHS791 |
---|---|---|---|
Serie: | Serie 90-70 | Tipo de producto: | Regulador de Ethernet, LAN Interface |
Tipos de la memoria: | RAM, ROM, y firmware | Copia de seguridad de batería para RAM: | apoyó |
Conector del cable: | D-tipo conector de 15-Pin | cables: | Cable de transmisor-receptor o cable de AUI |
Software de la programación y de comunicación de Windows: | apoyó | Garantía: | 1 año |
Alta luz: | Módulo de salida positivo de la lógica de ESCPP,Módulo de salida positivo de la lógica 24VDC,RS485 Digitaces yo módulo de O |

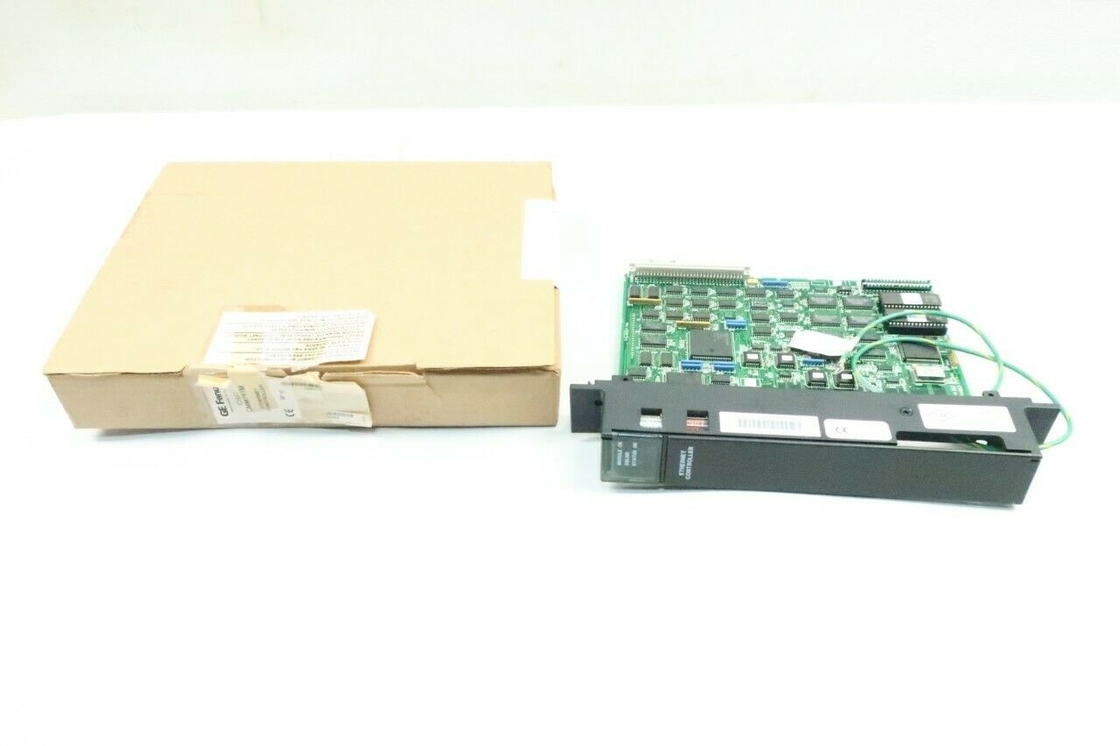

El IC697CMM741 es regulador programable de Ethernet en las 90-70 series. El regulador IC697CMM741 es un miembro de la familia del producto del soporte físico y de software del LAN de la fábrica IC651. Este grupo ofrece las soluciones del alto rendimiento para interconectar reguladores de la automatización. El regulador IC697CMM741 se diseña para ser tapado en una ranura en el estante del PLC IC697. El regulador IC697CMM741 permite el accesorio directo del PLC al LAN de IEEE 802,3 CSMA/CD. Se equipa 15 de una conexión estándar del puerto del perno AUI y se diseña para los reguladores IC697. Un cable de AUI o de transmisor-receptor se puede suministrar por el usuario. Utiliza una sola ranura en el estante del PLC, y el software es fácil de cargar y/o de actualizar. Además, el software se ahorra a través de fallos eléctricos por lo menos seis meses.
Al instalar el regulador IC697CMM741 en el estante del PLC, la corriente se debe cortar del estante. Conecte la batería con el delantero-revestimiento de la portada y la bisagra con la derecha. La etiqueta del cable del talud debe hacer frente lejos de la superficie del tablero. Una vez que la batería está conectada con uno de los conectores, apriete simplemente para cerrarse. Inserte el regulador en la ranura apropiada (generalmente la primera ranura a la derecha de la CPU o del BTM. No fuerce al tablero al cerrarse. Es importante observar que no funcionará el regulador de Ethernet correctamente si hay ranuras vacías a su izquierda. PRECAUCIÓN: El cable de toma de tierra verde se debe sujetar con seguridad al chasis del estante, y el estante se debe poner a tierra para asegurar la función del LAN.
El dispositivo del interfaz IC697CMM741 es fabricado por GE Fanuc en su línea de productos de la serie 90-70 para ser un interfaz para los dispositivos del LAN de Ethernet del TCP/IP o para la serie de GE 90-70 dispositivos del MMS. El interfaz IC697CMM741 es también regulador de Ethernet, y puede atar PLCs directamente a un LAN como el LAN de IEEE 802,3 CSMA/CD. Este regulador de Ethernet se hace para la serie 90-70 IC de GE 697 reguladores programables y necesita solamente 1 ranura en el estante del PLC ser montado con seguridad. El software que las aplicaciones del regulador de Ethernet IC697CMM741 se pueden cargar o actualizar fácilmente con RAM, y el regulador pueden conservar su software después de un fallo eléctrico por 6 meses de mínimo. El software que puede utilizar incluye software de las comunicaciones del TCP/IP y de MMS/OSI, Windows completo y DOS que programan y software de comunicación, y software que se hace para los diagnósticos y la gestión de estación completos.
El regulador y el interfaz de Ethernet IC697CMM741 de la serie 90-70 de GE pueden conectar con un dispositivo del transmisor-receptor a través de un cable de transmisor-receptor usuario-proveído o de un cable de AUI (interfaz de la unidad del accesorio) a través de su D-tipo estándar conector que tenga 15 pernos. El cable y el transmisor-receptor son cómo el regulador de Ethernet hace su conexión al LAN de Ethernet. Los usuarios pueden supervisar la situación del interfaz del regulador con sus 3 LED. RAM en el regulador de Ethernet IC697CMM741 utiliza una batería para la copia de seguridad y las tiendas de RAM todo el software de comunicación. Este dispositivo del regulador y del interfaz también tiene la ROM y firmware que almacenan las funciones, el software de la configuración, y las características de diagnósticos básicos que utiliza.
Consumo de energía (típico):
Retención de la memoria: |
El consumo de energía para el regulador de Ethernet incluye las cargas externas RS-232 y el transmisor-receptor externo. El módulo es accionado por el estante. La fuente de alimentación debe proporcionar +12 VDC. +5 VDC +12 VDC 1.00A 0,5 A Una batería a bordo proporciona el poder de reserva (por lo menos 6 meses) cuando el poder se quita del estante de la CPU que contiene el regulador de Ethernet. |
Dimensiones físicas: Placa de circuito: Montaje:
Conectores:
InterfaceSpecifications: |
6,3 x 9,19 pulgadas (160 x 233 milímetros). Ocupa una sola ranura en un estante del PLC IC697. El módulo tapa en el estante de la CPU IC697 en la primera ranura disponible a la derecha de la CPU o del BTM. (Módulo de receptor del autobús si estante remoto) - Indicadores del LED: AUTORIZACIÓN DEL MÓDULO, EN LÍNEA, AUTORIZACIÓN DE LA SITUACIÓN - Botón del recomienzo y conectores de batería - borde delantero del tablero detrás de los puertos con bisagras del serial y del transmisor-receptor de la puerta - Puerto serie: hembra de 9 pernos, D-conector (al G/M local) - Puerto del transmisor-receptor: hembra de 15 pernos, LAN del D-conector (al cable y a la red de transmisor-receptor de Ethernet) (a la red G/M y/o al programador de IC641-Ethernet) Clase del Logical Link Control de IEEE 802,2 yo Puerto serie medio del control de acceso 10Mbps de IEEE 802,3 CSMA/CD: RS-232 DTE, 9600 BPS Puerto del transmisor-receptor: Ethernet, IEEE 802,3 CSMA/CD, transmisor-receptor SQE debe ser permitida. |
