GE FANUC IC697CMM711, módulo del coprocesador de las comunicaciones de la Solo-ranura, 90-30 series

GE FANUC IC697CMM711, módulo del coprocesador de las comunicaciones de la Solo-ranura, 90-30 series

Descripción de producto

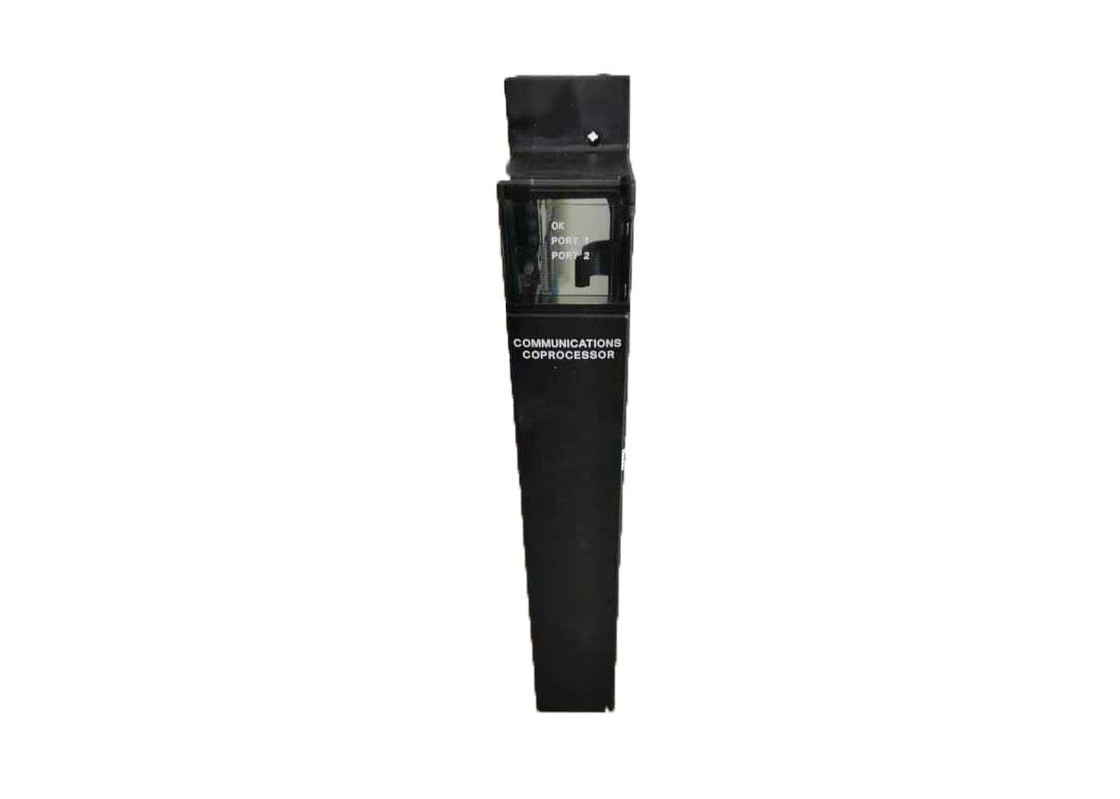

El IC697CMM711 es un módulo del coprocesador de las comunicaciones de la Solo-ranura (CMM) de GE 90-30 series. El módulo viene estándar con la configuración suave del interruptor (eliminando la necesidad de interruptores y/o de puentes), tres LED de estados, control de reset del botón, y dos puertos serie. El módulo utiliza 12 megaciclos, microprocesador 80C186. Además, no hay batería necesaria.

El CMM es parte de una familia de módulos de comunicación y demuestra el control de ambas comunicaciones (CCM), el terminal remoto (RTU), y la función general de las comunicaciones IC69 (SNP). CCM, RTU y SNP están disponibles en cualquiera o ambos puertos serie en ningunas de nueve configuraciones posibles: CCM/CCM, CCM/RTU, RTU/CCM, RTU/RTU, SNP/SNP, SNP/CCM, CCM/SNP, SNP/RTU, y RTU/SNP. El módulo entrega el RS-232 y RS-485 interconecta y comunica con la CPU del PLC vía la placa madre. CMMs numeroso se puede colocar en apenas un sistema del PLC IC697.

Las funciones permitidas por el IC697CMM711 CMM en el modo de operación de CCM incluyen de lectura/grabación del registro, entrada y las tablas de la salida, pedazo fijado/claro de entradas y salidas, leído del cojín de rasguño, secuencia de Q ordenan para rápido leen, y modificación de diagnóstico de la palabra de situación. En las configuraciones de CCM del amo/del par, las comunicaciones de los iniciados CMM con los dispositivos remotos con peticiones de las comunicaciones del programa de la escalera del uso.

La situación del módulo IC697CMM711 es visible vía tres LED. La actividad de los puertos serie se identifica en el puerto 1 LED y el puerto 2 LED. El LED superior centellará cuando el módulo se acciona para arriba, y los diagnósticos se terminan una vez con eficacia, el LED superior seguirán encendidos. El LED superior identificará siempre el estado del módulo.

Sobre IC697CMM711

El módulo IC697CMM711 de GE Fanuc es un módulo industrial del coprocesador de las comunicaciones, también conocido como CCM. Es parte de la línea de productos de la serie 90-70 de GE Fanuc de los reguladores programables de la lógica o los componentes y los accesorios del PLC. Los protocolos de comunicación que el módulo del coprocesador de la comunicación IC697CMM711 puede apoyar son los protocolos principales, auxiliares, y entre iguales de CCM, el amo y los protocolos auxiliares de SNP y de SNPX, y el protocolo de comunicación auxiliar de RTU Modbus. El módulo viene con 1 ranura y un botón para reajustar. No necesita una batería. El módulo IC697CMM711 no necesita puentes o los interruptores para la configuración. En lugar, puede ser configurado con el método suave de la configuración del interruptor. Este módulo del coprocesador de las comunicaciones viene con 2 puertos serie que puedan ser los puertos serie RS-232 o RS-422/RS-485.

El módulo del coprocesador de las comunicaciones IC697CMM711 de la serie 90-70 de GE Fanuc utiliza un microprocesador 80C186 que actúe hasta una tasa de 12 megaciclos. Es posible instalar más de 1 módulo del coprocesador de las comunicaciones en un solo sistema programable del regulador de la lógica para maximizar las opciones de la comunicación de sistema del regulador. El módulo IC697CMM711 y el resto de CCMs en el sistema del PLC comunican con la CPU del PLC a través de la placa madre. Hay 3 LED en este módulo. Uno del LED muestra la condición actual del módulo mientras que la otra demostración de 2 LED la actividad de los puertos serie del módulo 2. Los LED portuarios se etiquetan como el 1 LED portuario y el puerto 2 LED. Este módulo se hace para ser instalado en un estante, y debe ser instalado solamente cuando se desconecta el poder del estante.
