Datos del producto:
Pago y Envío Términos:
|
| Descripción: | Estante del integrador de VME | MARCA: | GE Fanuc |
|---|---|---|---|
| Modelo: | IC697CHS783 | Serie: | Serie 90-70 |
| Actual: | 3,3 amperios | Dimensión: | 11,15 x 19 x 7,5 pulgadas |
| Tipo del recinto: | recinto 10-inch-deep | Sola fuente de energía: | apoyó |
| Conexión a una placa madre de 17 ranuras: | apoyó | Garantía: | 1 año |
| Alta luz: | Módulo de salida positivo de la lógica de ESCPP,Módulo de salida positivo de la lógica 24VDC,RS485 Digitaces yo módulo de O |
||
El IC697CHS783 es un estante delantero/posterior del integrador del soporte VME con 17 ranuras diseñadas por GE Fanuc. Este estante IC697CHS783 para IC697 PLCs se diseña para trabajar con los módulos de la tercer persona VME y las configuraciones de la entrada-salida (no incluyendo usos de la redundancia). La placa madre de 17 ranuras asegura la integración fácil del módulo de VME.
Las características adicionales del IC697CHS783 incluyen los soportes y estándar de estante posteriores profundos de 10 pulgadas los soportes de estante delanteros de 19 pulgadas. Las fuentes de alimentación enchufable de AC/DC y de DC IC697 son aceptables. El usuario puede también elegir una fuente de la alimentación externa; sin embargo, un módulo del adaptador se requiere en este caso. También se incluye la disposición para la operación de dos estantes basada en sola fuente de alimentación así como para las configuraciones de gran intensidad. Un equipo opcional se puede pedir para añadir la placa madre J2 o para hacer conexiones de cable de cinta. Hay también un montaje de fan opcional disponible para los módulos de alta potencia.
Cada configuración del estante llevará una fuente de alimentación en el módulo la posición izquierda; sin embargo, la capacidad de la fuente de alimentación es un factor que puede limitar cantidad del módulo en un estante. Hasta tres módulos de VME se pueden utilizar en un estante con los módulos IC697. La flexibilidad de los estantes permite ambos módulos de la tercer persona con el uso de puentes en la placa madre de configurar ranuras.
La integración de los módulos de la tercer persona ocurre moviendo los puentes. Al montar el estante IC697CHS783, el usuario debe salir del suficiente sitio para la circulación de aire, que permite que el módulo se refresque correctamente. Éste es cuando un montaje de fan del estante es útil. Montando los requisitos para el frente y/o la parte posterior son determinados por el estante ordenó. Los rebordes de montaje se incluyen ya en los paneles laterales del estante. Es importante recordar que el cable de extensión del poder debe ser atado antes de que se aplique el poder. El cable de extensión no debe ser conectado mientras que el sistema está actuando.
El estante IC697CHS783 es un estante del integrador de GE Fanuc VME. El estante puede apoyar fácilmente los módulos de tercera persona de VME que requieren 0,8 pulgadas de espaciamiento de la instalación. El estante puede tomar un máximo de 5 voltios un poder. La corriente máxima que los usuarios pueden proveer al estante es 3,3 amperios. El estante puede acomodar todo el GE IC 697 módulos del PLC. En la parte delantera, puede conectar fácilmente con un estante de 19 pulgadas, y en la parte posterior, puede ser instalado en un recinto pulgada-profundo 10. El estante del integrador puede acomodar una fuente de alimentación de una sola unidad de poder.

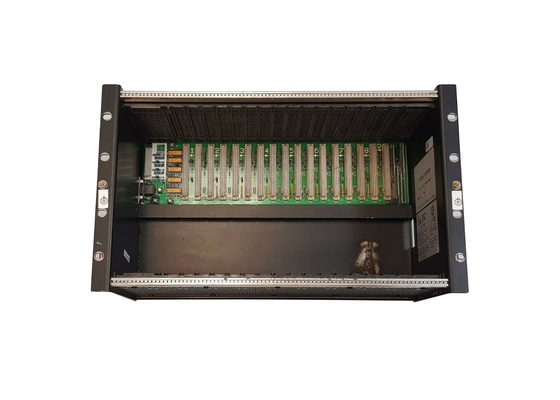

El estante IC697CHS783 se equipa de una placa madre de 17 ranuras que pueda proveer de la integración fácil otros módulos de VME. Durante el montaje del estante, bastante liquidación se debe dejar alrededor de ella para la circulación de aire. El estante tiene dimensiones de 11,15 pulgadas en altura, de 19 pulgadas en anchura, y de 7,5 pulgadas de profundizado.
El estante IC697CHS783 se puede configurar usando una serie de puentes que estén situados en la placa madre cerca de cada ranura. Esto ayuda en flexibilidad durante la instalación. El sistema IC697 permite la configuración del usuario de las referencias del punto de la entrada-salida para los módulos. El estante ofrece la retención del módulo. Viene con los cierres moldeados que rompen sobre los carriles superiores y más bajos del estante.
Las ayudas de estante IC697CHS783 un montaje de fan opcional del estante. Las fans en el estante del integrador producir de poco ruido y las están montadas usando los rodamientos para la vida útil extendida. Cada configuración del estante acomoda una sola unidad de la fuente de alimentación en la posición extrema izquierda. El estante se puede montar verticalmente y horizontalmente, dependiendo de las necesidades del uso.
| Tipo del módulo: | Estante del integrador de VME |
| Montaje de la ubicación: | Frente (estante) |
| Número de ranuras: | 17 solo o 8 dobles (más fuente de alimentación) |
| Tipo: | Sola anchura o anchura doble |
| Dimensiones: | 11,15 x 19,00 x 7,5 adentro. (H x W x D) |
| Poder interno usado: | 20 amperios @ 5 VDC |
| Marca | GE Fanuc |
| Serie | Serie 90-70 |
| Número de parte | IC697CHS783 |
| Descripción | Estante del integrador de VME |
| Actual | 3,3 amperios |
| Dimensión | 11,15 x 19 x 7,5 pulgadas |
| Tipo del recinto | recinto 10-inch-deep |
| Sola fuente de energía | Apoyado |
| Conexión a una placa madre de 17 ranuras | Apoyado |
| Montaje vertical | Apoyado |
| Montaje horizontal | Apoyado |
