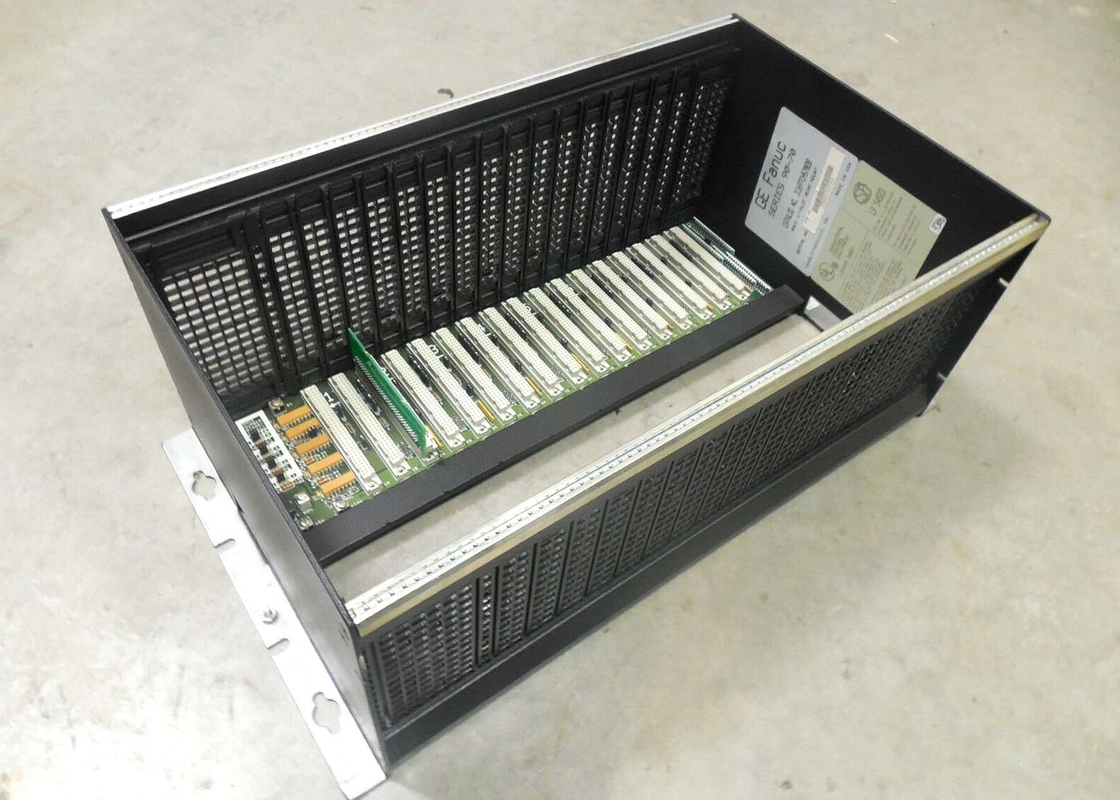

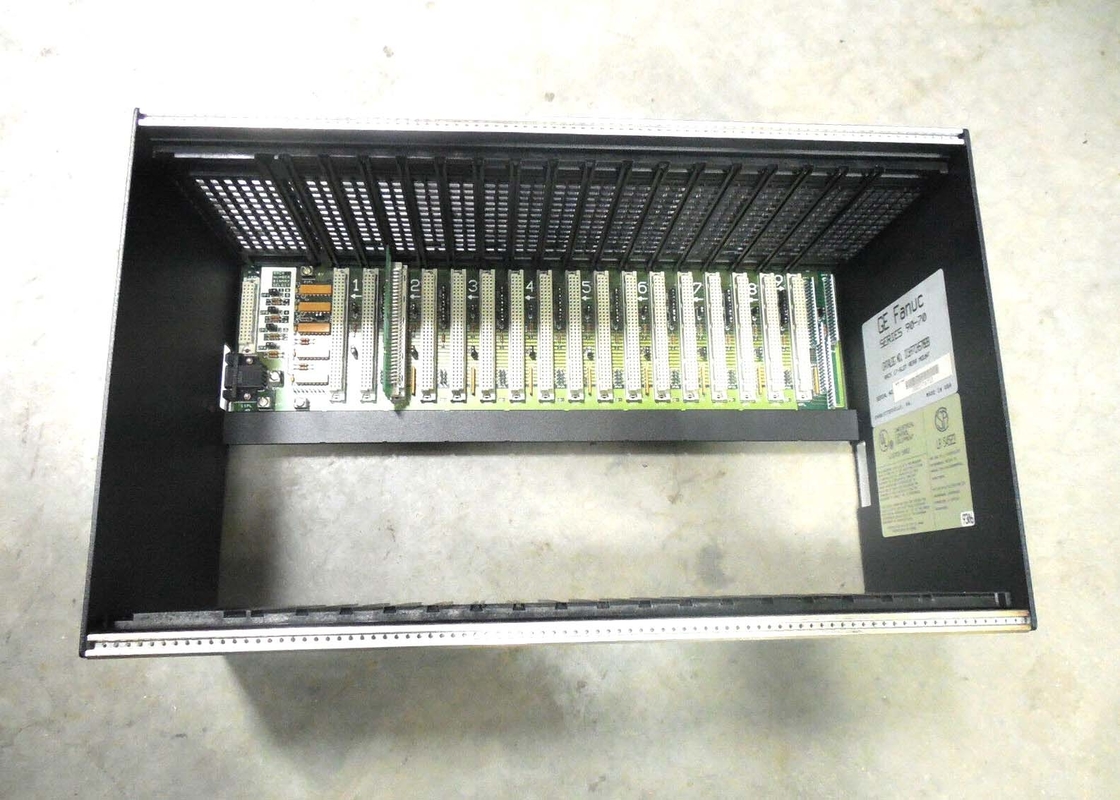

GE FANUC IC697CHS782, ranura 17, estante posterior del integrador del soporte VME diseñó

GE FANUC IC697CHS782, 17 ranura, montaje trasero integrador VME

Diseño del bastidor

Descripción del producto

El IC697CHS782 es un soporte integrador VME de montaje trasero de 17 ranuras diseñado por GE Fanuc.El rack está diseñado para el controlador programable IC697 que puede utilizarse para módulos VME de terceros, así como para todas las configuraciones de CPU e E / S IC697 excepto aplicaciones de redundancia. Al montar el bastidor IC697CHS782, debe dejarse un espacio adecuado alrededor del bastidor para permitir el proceso de enfriamiento del módulo..

Los racks IC697CHS782 pueden albergar módulos de I/O de alta densidad IC697 y módulos VME, que pueden tener métodos de conexión de dispositivos de campo cambiantes.Hay una sucesión de posiciones de salto ubicados en el plano trasero que ayudan a proporcionar flexibilidad para los dos tipos de módulos a instalarLos tipos de módulos VME están en ranuras individuales, mientras que los módulos IC697 requieren dos ranuras.

El bastidor IC697CHS782 se monta en una carcasa de 10 ′′ destinada a aceptar enchufes AC/DC o puede funcionar con una fuente de alimentación externa.Un módulo de adaptador de alimentación es necesario si se utiliza una fuente de alimentación externa.Los requisitos de energía para dos racks sólo necesitan una fuente de alimentación para muchas de las aplicaciones.El proceso de dos bastidores que utiliza una sola fuente de alimentación puede aplicarse si el segundo bastidor sólo requiere una potencia de +5 voltios de 5Hay interconexiones necesarias que se proporcionan con el uso de un cable de extensión que está disponible mediante pedido.El cable de extensión se une a un conector tipo D de 9 pines a través de un orificio en el lado izquierdo del bastidorEl carril situado en la parte inferior del bastidor se utiliza para la puesta a tierra del escudo del módulo.

Sobre el IC697CHS782

El bastidor IC697CHS782 es un bastidor integrador diseñado por GE Fanuc. Este bastidor de la Serie 90-70 de GE tiene 17 ranuras en una configuración trasera y frontal.El bastidor se puede integrar con diferentes módulos PLC GE IC697El rack es compatible con módulos VME de terceros y puede integrarse con CPU, diferentes configuraciones de E/S y otros dispositivos y aplicaciones.El integrador se ejecuta con conectores de plano trasero que se colocan en el 0Centros de 8 pulgadas. El rack puede permitir múltiples operaciones de rack con una sola unidad de potencia. Tiene la capacidad de ejecutar configuraciones de alta corriente fácilmente.El bastidor IC697CHS782 admite un conjunto de ventiladores opcional que se puede utilizar para módulos de alta potencia.

El montaje del bastidor integrador IC697CHS782 debe dejar suficiente espacio para el flujo de aire para la refrigeración del dispositivo.Este método de enfriamiento se conoce como enfriamiento por convecciónLos requisitos de montaje se crean por la aplicación y el bastidor ordenado que se utiliza.Los operadores deben hacer un uso adecuado de las bridas de montaje que desempeñan un papel importante en la instalación y el reemplazo del bastidorPara configurar el rack IC697CHS782, se requiere un par de saltadores en el plano trasero del rack. Estos saltadores añaden flexibilidad a la instalación del módulo.El bastidor integrador VME puede aceptar enchufes AC/DC y funcionar fácilmente con una fuente de alimentación externaOfrece una dirección de ranura que permite a los operadores configurar los puntos de E/S sin usar ningún accesorio adicional.El rango de temperatura de funcionamiento ambiente deberá coincidir con el rango de temperatura del dispositivo especificado..

Especificaciones técnicas

Especificaciones técnicas para el IC697CHS782
