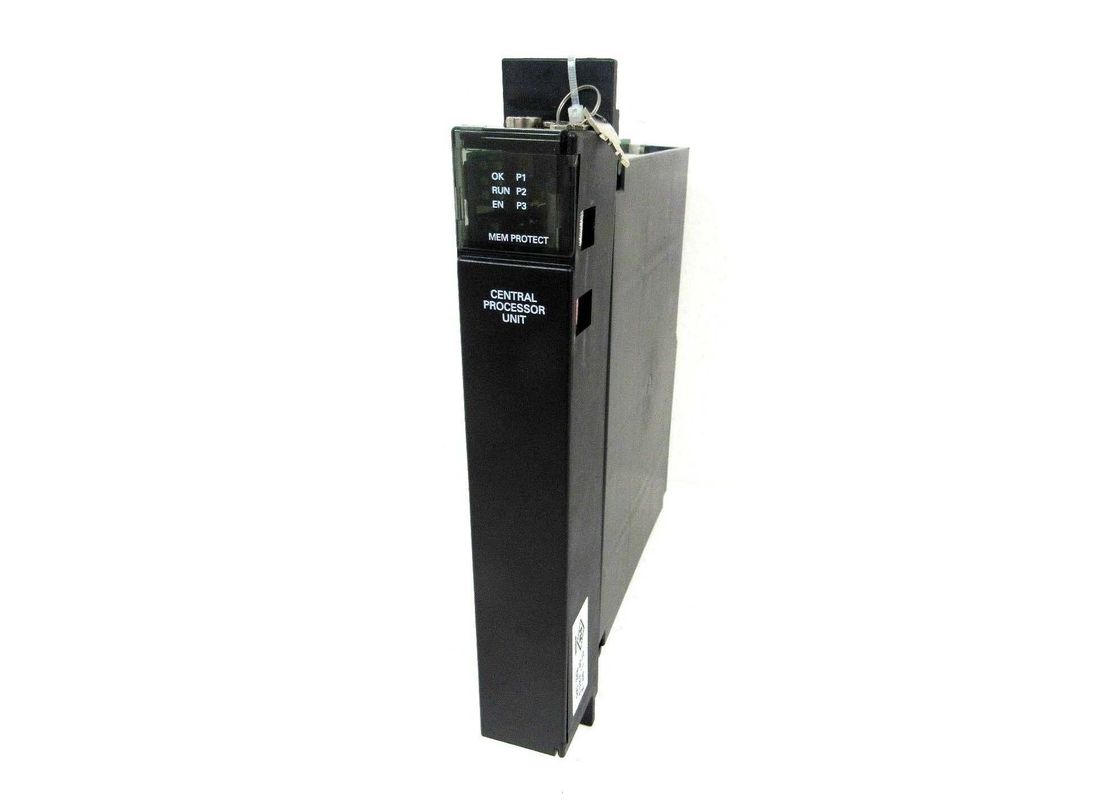

IC697CGR935 GE FANUC Módulo de control de una ranura CPU de ranura única

IC697CGR935 GE FANUC Módulo de control de una ranura CPU de una ranura

Descripción del producto

El módulo IC697CGR935 es un controlador de una ranura en la serie GE Fanuc, que permite cálculos de puntos de fluctuación obligatorios para aplicaciones de redundancia de CPU.El módulo IC697CGR935 del Sistema de Redundancia se utiliza como controlador.Hay dos métodos de control a tener en cuenta cuando se utiliza el IC697CGR935. En el proceso GHS, se utilizan varias redes de buses individuales con un controlador redundante en cada PLC sincronizado.Cuando se utiliza el proceso GDBEn el módulo IC697CGR935 se utiliza un sistema de control de circuito integrado, el cual permite la activación y el uso de múltiples redes de E/S con buses simples o dobles en cada PLC sincronizado.la placa de memoria entrega los datosEl IC697CGR935 puede ser operado de forma remota o mediante el interruptor RUN/STOP de tres posiciones.que especifican el estado de la CPU.

No se intentará instalar el módulo IC97CGR935 sin consultar el manual de redundancia de la CPU de instalación del controlador programable y de espera en caliente.La batería debe estar conectada a uno de los conectores de la batería del módulo. El interruptor de la llave debe estar posicionado en MEMORY PROTECT OFF, y no debe haber energía del rack. Una vez que el módulo está instalado en la ranura 1 del rack 0, se enciende la energía.El LED superior debe parpadear para indicar que el módulo IC697CGR935 está encendidoUna vez finalizado el diagnóstico, el LED superior izquierdo permanece encendido mientras que el segundo y tercer LED se apagan.está apagado porque el interruptor de la llave está en posición apagada. La programación está lista para la CPU. La CPU puede ser programada independientemente de la colocación de la llave. Una vez que el programa ha sido confirmado, el procesador puede ser programado.el interruptor de activación puede colocarse en el modo de funcionamiento adecuado.

Especificaciones técnicas

Información técnica

Especsi es- ¿ Qué?ca) elt- ¿ Qué?En elel
