Modulo de control de la CPU de doble bus de espera en caliente GE FANUC IC697CGR772

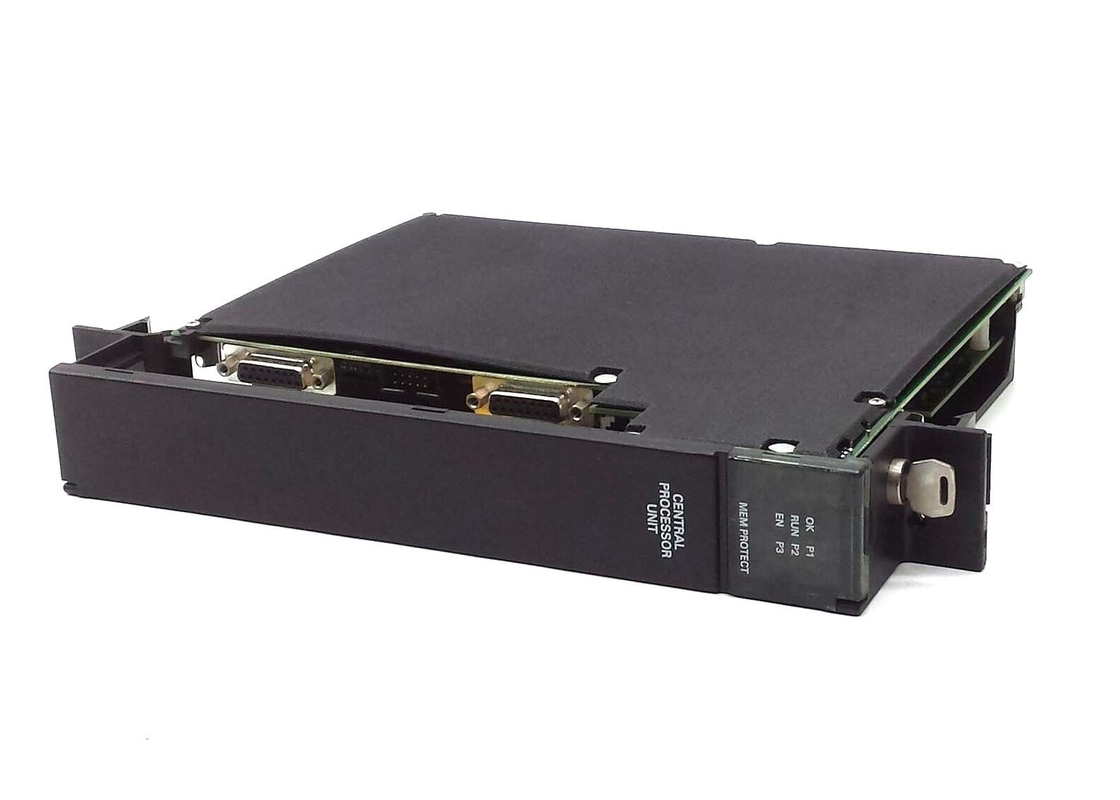

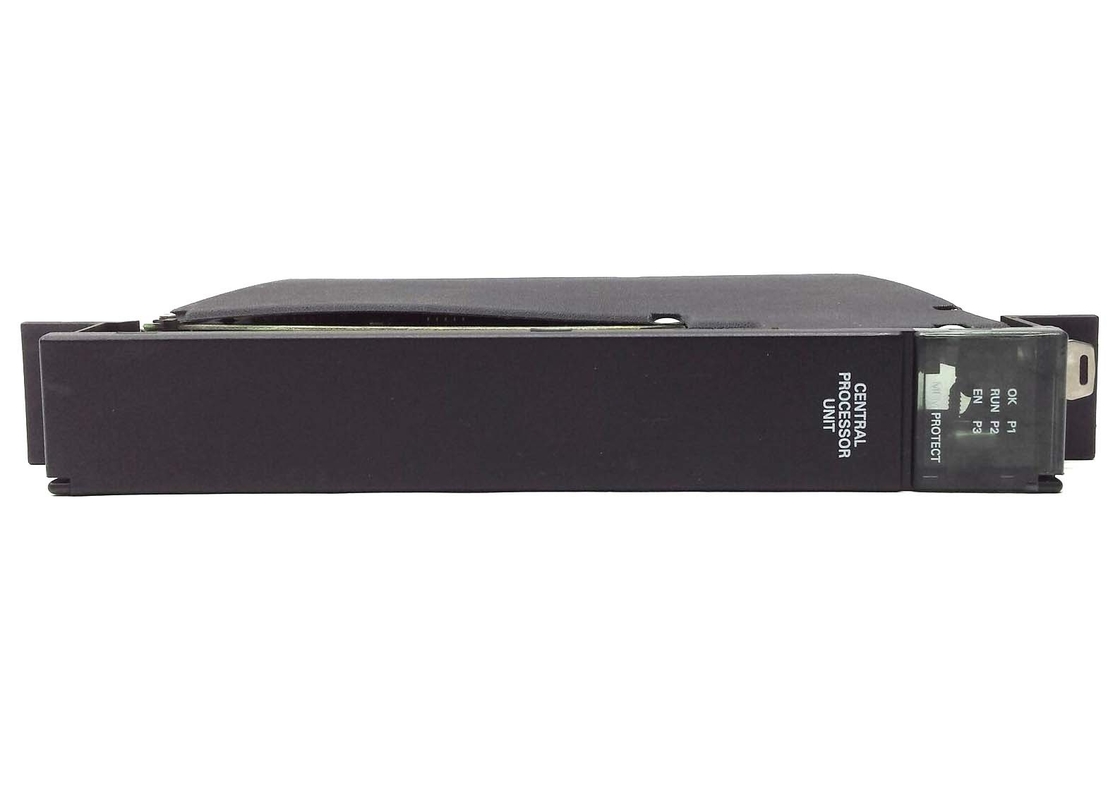

Módulo de Control de CPU de Doble Bus en Espera Activa GE FANUC IC697CGR772

Descripción del Producto

El IC697CGR772 es un módulo de control de CPU de doble bus en espera activa de la serie GE Genius. El módulo IC697CGR772 está diseñado como un controlador de una sola ranura que permite cálculos de puntos obligatorios fluctuantes para aplicaciones de redundancia de CPU. Diseñado y programado por el sistema operativo de disco de Microsoft, el IC697CGR772 tiene la capacidad de lograr el control en tiempo real de los procesos de las máquinas y los sistemas de manejo de materiales. El módulo IC697CGR772 se conecta con módulos de opción inteligente o módulos con E/S a través del bus posterior, que está montado en rack.

El módulo IC697CGR772 está diseñado con un interruptor de tres posiciones y puede operarse de forma remota mediante un programador adjunto y su software. Los datos configurados se pueden bloquear utilizando contraseñas o utilizando el interruptor de llave de protección de memoria, ya que los datos se pueden bloquear manualmente. En la posición protegida, los datos configurados solo pueden ser modificados por un programador conectado al módulo transmisor del bus. Los siete LED del módulo IC697CGR772 son indicadores del estado de la CPU. El módulo IC697CGR772 se alimenta de una fuente aislada y 5VDC para opciones de alimentación externa con una batería de litio. La batería de litio conserva la memoria de datos y programas en casos en que se retira la alimentación. La batería nueva debe conectarse antes de retirar la batería vieja. Se indica una batería baja cuando el LED OK no permanece encendido.

La placa de memoria del módulo es una parte esencial del IC697CGR772. La placa de memoria posee 512 Kbytes de RAM CMOS con respaldo de batería. Cuando ocurren errores, se comunican a la CPU a través de la rutina de la CPU que se proporciona a través de la placa de memoria. Hay tres puertos serie ubicados en el módulo IC697CGR772 que se pueden utilizar para funcionar como tres puertos de comunicación discretos. La conexión a estos puertos es accesible a través de la parte frontal del módulo IC697CGR772.

Especificaciones Técnicas

Información Técnica
