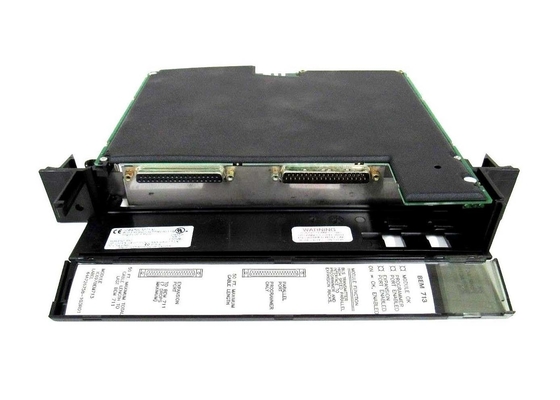

El IC697BEM713 es un módulo de transmisor del autobús (BTM) de la serie 90-70 manufacturado por GE Fanuc. El módulo IC697BEM713 permite la extensión del estante principal de la CPU cuando el sistema requiere los módulos adicionales (hasta siete estantes añadidos del PLC IC697). La función de la programación de paralelo del alto rendimiento es una característica importante. Además, este BTM es fácil de configurar y no requiere el uso de los interruptores DIP.

El módulo IC697BEM713 reside en una sola ranura y tiene dos conectores, un conector superior para atar al dispositivo de programación y un conector inferior, que está para un arreglo margarita-encadenado vía BRMs a los estantes de la extensión. El módulo de transmisor del autobús se debe configurar usando la función programada de la configuración de los programas de MS-DOS o de Windows.

Alarma de la situación LED (3) el usuario a los problemas con el puerto y/o el módulo. La AUTORIZACIÓN superior LED del MÓDULO mostrará ENCENDIDO cuando el software de la CPU termina la configuración de BTM y ha votado cada estante de la extensión de sistema. Emitirá DE cuando o si estas condiciones no se cumplen. El programador medio Port Enabled LED puede centellar o mostrar ENCENDIDO para indicar el programador y el PLC están comunicando. Emitirá DE cuando no están comunicando. La extensión inferior LED permitido portuario indica la situación del autobús de extensión. Este LED puede centellar ENCENDIDO cuando el BTM está comunicando con los módulos de receptor del autobús o APAGADO si él no es.

Al instalar el IC697BEM713, el usuario debe tener el manual apropiado del regulador del programador para la referencia. El poder debe estar APAGADO antes de comenzar. Una vez que el módulo está instalado en el estante principal de la CPU, el poder puede ser resultado. Es importante observar, sin embargo, que el módulo no se puede instalar en la ranura 1. Debe ser instalado a la derecha de cualquier módulo de fuente de la interrupción IC697.

Sobre IC697BEM713

El módulo de GE Fanuc IC697BEM713 es un módulo de transmisor del autobús de la serie 90-70. Permite extensiones del estante principal cuando los módulos adicionales se requieren en el sistema. El módulo IC697BEM713 permite la extensión estantes adicionales a los siete de un PLC IC697. El módulo IC697BEM713 también proporciona una interfaz paralela que se pueda utilizar por un dispositivo de programación. El módulo IC697BEM713 ocupa una ranura en el estante. Hay 2 conectores en el módulo IC697BEM713: el conector en el top se proporciona para interconectar con un dispositivo de programación y el conector en la parte inferior permite la configuración de la cadena de margaritas a los estantes de la extensión a través de los módulos de receptor del autobús. Los módulos IC697BEM713 requieren 5 voltios de voltaje de DC de la placa madre del sistema y dibuja 1,4 amperios de la corriente.

Las especificaciones para el interfaz del programador incluyen un índice de datos de 500 kilobytes por segundos y de una longitud de cable apoyada máxima de 50 pies. Las especificaciones para el interfaz de la extensión también incluyen índice de 500 un kilobyte-por-segundo datos y una longitud de cable máxima de 50 pies. El módulo IC697BEM713 se puede instalar en cualquier ranura en el estante principal excepto en la ranura 1 que es reservada para la CPU. La corriente del estante se debe cortar antes de la instalación del módulo y puede ser girada después de que el módulo esté instalado en el estante. Tres LED verdes se proporcionan en el módulo para exhibir la información de estado. El LED superior se gira cuando el software de la CPU termina la configuración de ciclo inicial del módulo IC697BEM713 y ha votado todos los estantes de la extensión en el sistema. Las pantallas LED inferiores la situación del autobús de extensión. El LED medio está prendido o centellando cuando el PLC y el programador están comunicando.
