Datos del producto:
Pago y Envío Términos:
|
| Marca del producto: | GE Fanuc | Modelo: | Los productos de la categoría II se clasifican en el anexo II. |
|---|---|---|---|
| Serie: | Serie 90-30 | Tipo de producto: | Módulo de conversión de base |
| Entradas: | 8 Entradas diferenciales | Gama de la entrada del voltaje: | -10 a +10V |
| Gama actual de la entrada: | 4 a 20ma | Tarifa de la actualización: | 2.4-2.8 ms |
| Resaltar: | Módulo bajo del convertidor de los interruptores DIP,módulo bajo del convertidor 20mA,GE FANUC IC697ALG230 |
||

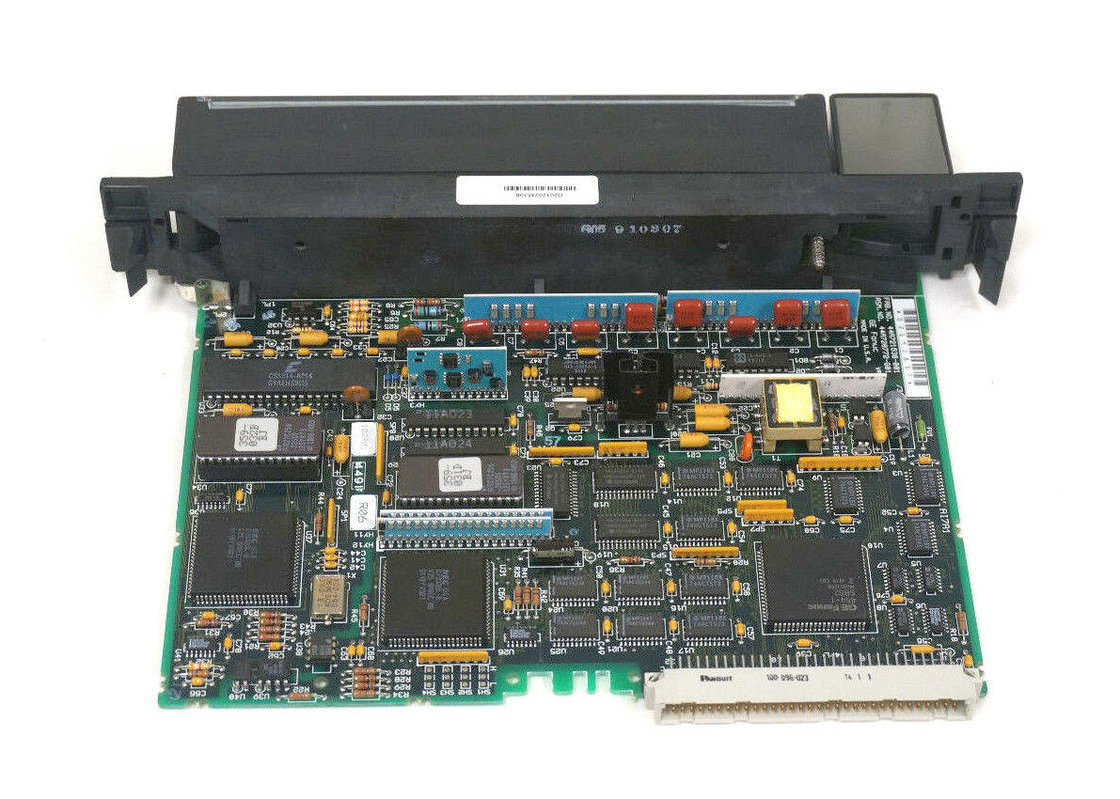

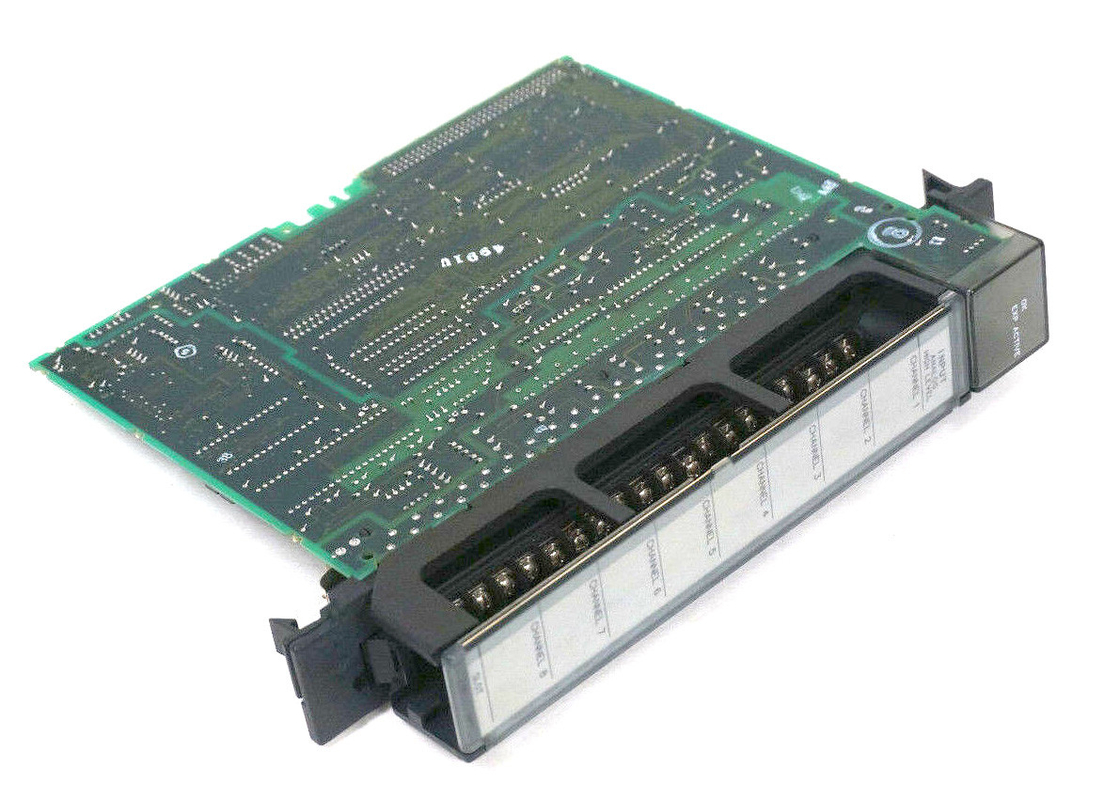

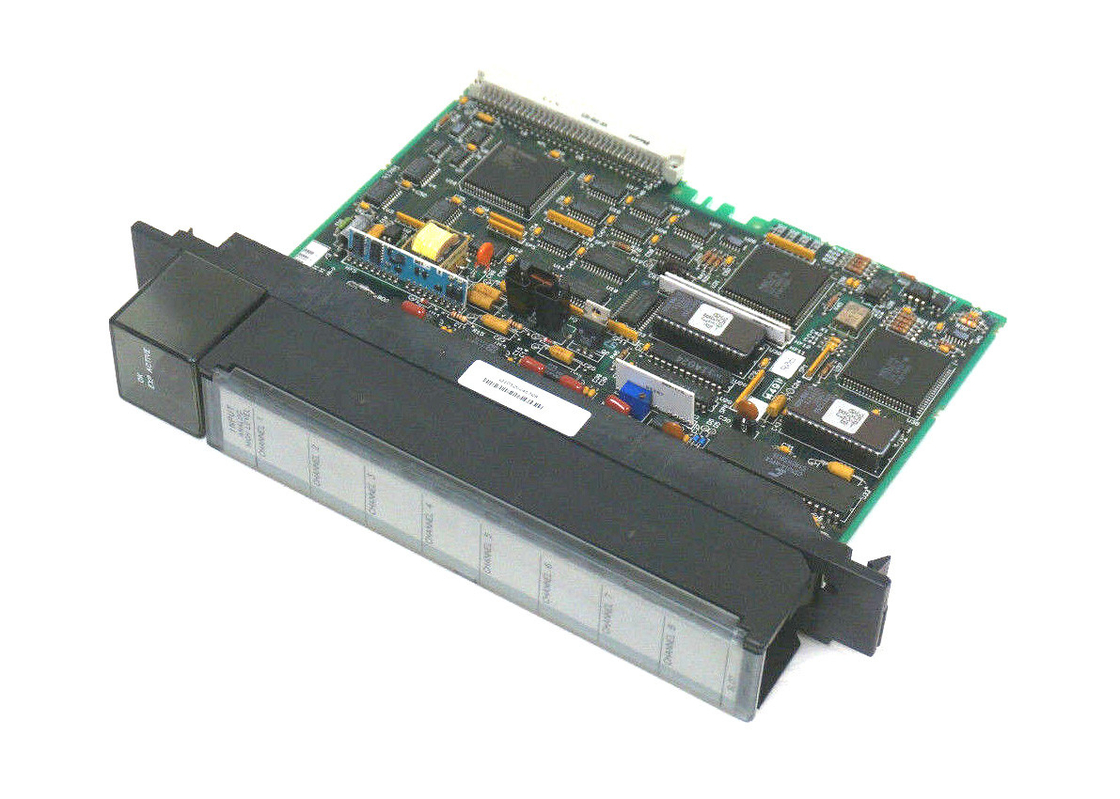

IC697ALG230 es un módulo convertidor base que puede emparejarse con un módulo de expansión de corriente de la serie 90-30 de GE. El subsistema analógico completo incluye el convertidor base y los módulos de expansión.Sin embargo, el convertidor base IC697ALG230 tiene ocho entradas diferenciales que se pueden configurar individualmente para corriente o voltaje.El convertidor base acepta entradas analógicas bipolares o unipolares de hasta 10 voltios en escala completaAdemás, el convertidor base acepta señales de circuito de corriente de 4 a 20 miliamperios según sea necesario.No hay saltadores o interruptores DIP para configurar con esta unidadLa configuración es fácil con las funciones de software de Windows o MS-DOS.
El módulo IC697ALG230 convierte las entradas en formato digital para el uso de la CPU o para otros controladores que acceden a entradas analógicas a través del backplane VME.y el convertidor básico es de 14 bits de resoluciónUna técnica de sobresamplaje y promedio puede mejorar aún más esta resolución. Todas las entradas están protegidas contra condiciones de sobrevolución de estado transitorio y constante.Porcentaje de referencias de IA a través de las entradas analógicas se utilizan en el controlador programableCada canal de entrada está configurado para usar una palabra de memoria %AI a 16 bits.La configuración se completa mediante el uso de la función de configuración del software MS-DOS o WindowsAdemás, el cableado de campo está hecho para una placa terminal extraíble.Las referencias de E/S son configurables por el usuario eliminando la necesidad de saltadores o interruptores DIP.
| Rango de entrada de voltaje: | -10 a +10 voltios |
| Rango de entrada actual: | 4 a 20 mA |
| Calibración: | Configuración de fábrica a 10 voltios +/- 2 mV |
| Número de entradas: | 8 entradas diferenciales |
| Tipo de módulo: | Convertidor de base |
| La potencia: | + 5 voltios |
| Rango de entrada: | Voltado: de 10 a +10 voltios Corriente: de 4 a 20 miliamperios |
| Resolución: | Escalación predeterminada (16 bits) 312,5 microvoltios por paso LSB en tensión 0,5 microamperios por paso LSB en 4 a 20 mA No faltan códigos de más de 16 bits en tensión No faltan códigos de más de 14 bits en corriente NOTA:La escala de usuario puede introducir códigos saltados en los 2 o 3 bits inferiores dependiendo de los factores utilizados. |
| Precisión: Calibración |
Configuración de fábrica a escala completa = 10 voltios ± 2 milivoltios en el módulo del convertidor de base. Los errores máximos a 25 °C (77 °F) son: Voltado del convertidor de base, ± 0,01% de la escala completa, ± 0,02% del valor de corriente del convertidor de base, ±.05% de la escala completa, ± 0,1% del valor de la tensión del amplificador, ± 0,03% del valor total, ± 0,02% del valor de la corriente del amplificador, ± 0,07% de la escala completa, ± 0,1 del valor |
| Convertidor de base | Se autocalibra continuamente para obtener valores de escala completa cero y positiva (antes de la escalación del usuario).Un trimpot en el convertidor de base ajusta el valor de escala completa a la entrada de 10VPara. En el caso de las aplicaciones críticas se puede restablecer esta capacidad para compensar el envejecimiento del material. la referencia. |
| Precisión: linealidad | ± 0,02% de la escala completa en todo el rango negativo a positivo. |
| Coeficiente de temperatura | ±5 PPM por °C típico ±15 PPM por °C máximo, voltaje ±30 PPM por °C máximo, corriente |
| Impedancia de entrada: | Entrada de voltaje: más de 10 megohms en impedancia CA continua, 20K ohms en serie con condensador de 0,47 mfd. Entrada de corriente: 250 ohms, derivación de precisión del 0,1% |
| Rechazo del modo común: | Rango de tensión - La entrada de señal máxima debe estar entre +13 y 13 voltios con respecto al terminal ANLGCOM. |
| Sensibilidad: | La respuesta a las señales de modo común dentro de los límites anteriores es típicamente de 70 dB CMRR, lo que corresponde a una lectura a escala completa del 0,02% para una entrada de 0V en modo común de 10 voltios.Las señales de entrada continuas más allá del rango de modo común pueden dar lugar a conversiones anormales sin causar alarmas. |
| Escucha. | Las entradas de alta velocidad en el módulo del convertidor base pueden mostrar cierta interacción entre canales adyacentes.04% de la diferencia entre los niveles de entrada afectados y los niveles de entrada del canal adyacenteEl efecto se puede minimizar mediante la disposición de entradas con niveles similares en canales adyacentes. |
| Tasa de conversión |
Las entradas del convertidor base se actualizan secuencialmente aproximadamente cada 2,4 ms a 2,8 ms (máximo) para los 8 canales.Tiempo entre las actualizaciones de Expander = 44.8 x N ms (N = número de módulos Expander presentes). |
| Tiempo de respuesta: |
Cada entrada tiene un filtro de paso bajo con un límite de 100 radianos / segundo (0,01 segundo).Una muestra y mantener la resolución completaLos tiempos de ajuste, con las precisiones especificadas, para una entrada de paso de escala completa a cero son los siguientes: 50,0% 30 milisegundos 1.0% 42 milisegundos 0.5% 51 milisegundos 00,1% 67 milisegundos |
| Protección de entrada: | Entradas aisladas del plano de fondo de VME, pero no entre canales de entrada. |
| Impulso: | Las entradas que normalmente no se ven afectadas por ondas de anillo amortiguadas en modo común de picos de hasta 1000 voltios.pero puede causar datos incorrectos ocasionales si ocurren coincidentemente con la conversión del canal afectado. |
| Supertensión continua: |
Las entradas sobreviven al modo común o al modo normal de 120 VAC o 125 VDC durante al menos 1 minuto. Daño limitado a la entrada afectada. |
| Requisitos de energía: | |
| Reverso del bastidor |
+5 voltios a 0,8A (4 vatios) como máximo para el convertidor de base +5 voltios a 0,4A (2 vatios) para cada módulo de amplificador |
| Lado del campo | No se requiere energía para el módulo; sin embargo, la corriente para las entradas de 4 a 20 mA debe ser suministrada por el usuario. |
