Datos del producto:
Pago y Envío Términos:
|
| MARCA: | GE Fanuc | Modelo: | IC693PWR331 |
|---|---|---|---|
| SERIE: | Serie 90-30 | Tipo de producto: | Módulo de fuente de alimentación |
| Tipo del voltaje: | DC | Voltaje nominal: | 24 voltios de DC |
| Voltaje de funcionamiento: | 38 a 56 voltios de DC | Puerto serie: | PUERTO RS485 |
| Estándares: | CE y UL | Garantía: | 1 año |
| Resaltar: | 28,8 VDC de la alta capacidad de fuente de alimentación,Fuente de alimentación de la alta capacidad RS485 |
||

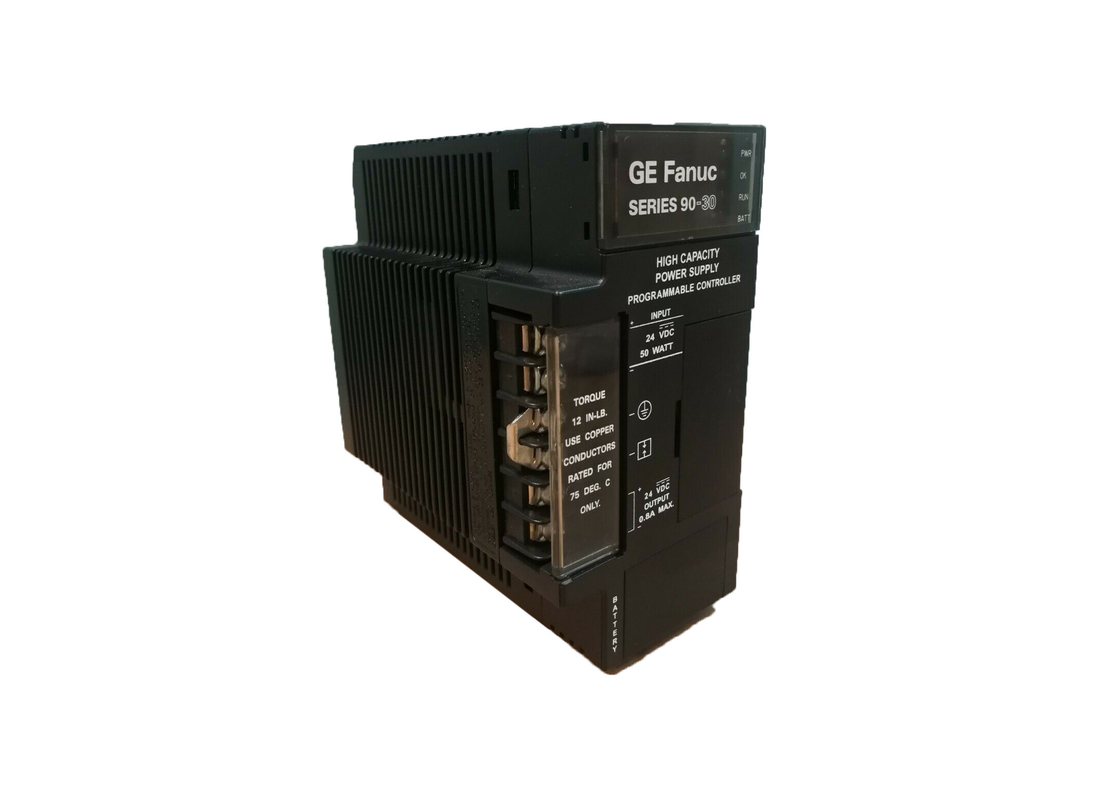

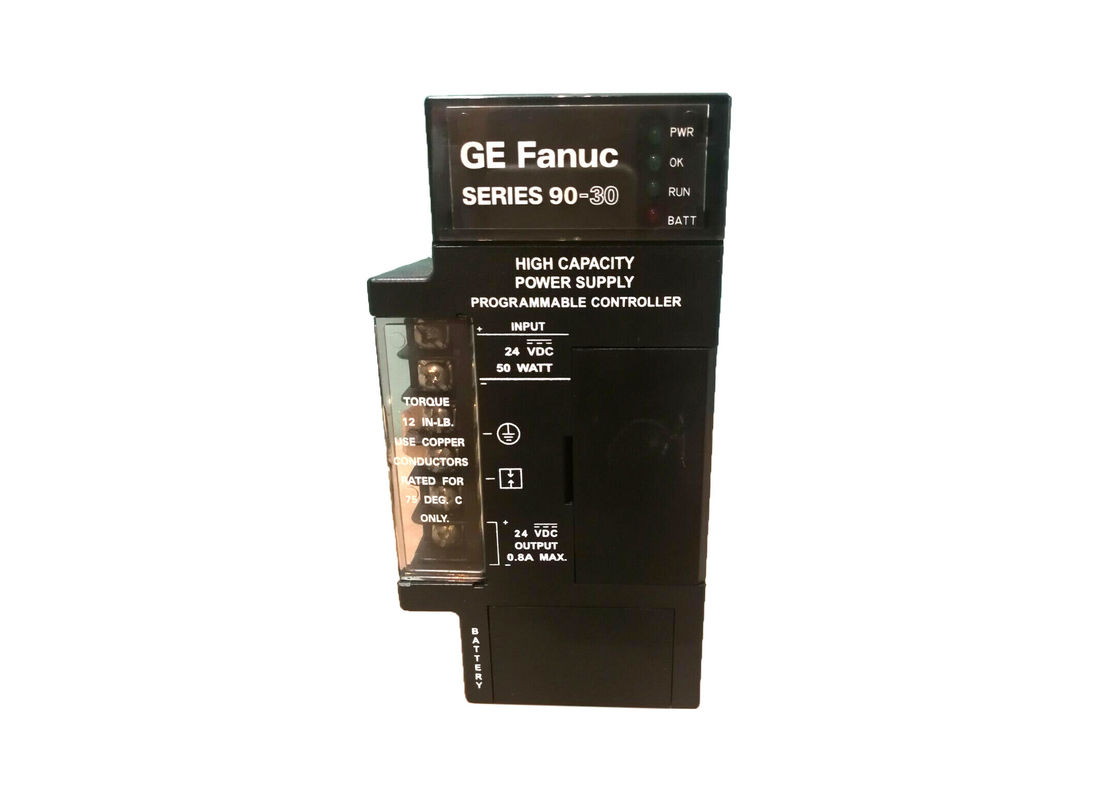

GE Fanuc IC693PWR331 es una fuente de alimentación de la alta capacidad. Esta unidad de la serie 90-30 se fuga la entrada CC. Tiene una gama de 30 vatios de amplio y se diseña para 24 entradas nominales del VDC. Si está utilizada en los usos que exigen más que capacidad actual de +5V que proporcionada por la fuente estándar, la fuente de alimentación IC693PWR331 permitirá que los 30 vatios sean consumidos de su salida de +5 V.
La unidad acepta una gama de voltaje de entrada a partir de 2 VDC a 30 VDC y es capaz de mantener todas las salidas dentro de lo especificado con los voltajes de entrada de hasta sólo 2 VDC. Que siendo dicho, la fuente de alimentación no comenzará con voltajes de entrada iniciales menos de 8 VDC. Tres diversas salidas están disponibles de esta fuente. El más pequeño es +5 VDC de salida. Los otros dos son +24 VDC. Uno de éstos es salidas de poder de la retransmisión de +24VDC, que suministra series de poder 90-30 circuitos del módulo de retransmisión de la salida. El último se aísla +24 VDC. Típicamente, este poder es utilizado internamente por algunos módulos; sin embargo, puede también suministrar alimentación externa a 24 módulos de entrada del VDC.
Los usuarios pueden calcular el poder necesario para sus usos siempre que usen esta unidad. Para comenzar, usted debe determinar la carga de potencia de salida total para cada módulo individual en el sistema. Estas especificaciones están disponibles en el manual de la instalación para la serie del PLC IC693. Después, multiplique el de potencia de salida por 1,5. Esto le dará el valor de la energía de entrada.
Entonces, divida la energía de entrada por el voltaje de funcionamiento de la fuente de calcular el requisito actual de entrada. Cuando usted quiere conocer la corriente de entrada máxima, es el mejor utilizar el voltaje de entrada medido más bajo (o bien una buena estimación!). Al hacer este cálculo, tome en la consideración los requisitos de lanzamiento de la sobretensión. También se aconseja para permitir que un margen de 10-20% permita variaciones.
| Voltaje clasificado nominal | 48 voltios de DC |
| Gama de voltaje entrado: | 38 a 56 voltios de DC |
| Energía entrada: | 50 W en los plenos poderes |
| Capacidad de carga: | 30 vatios |
| Ubicación en placas de base: | Ranura extrema izquierda |
| Comunicación: | Puerto serie de RS 485 |
|
Gama de voltaje de entrada clasificada nominal del voltaje Funcionamiento del comienzo |
24 VDC
18 a 30 VDC 12 a 30 VDC |
|
Energía entrada Avalancha actual |
50 vatios de máximo en a carga plena * |
| De potencia de salida |
5 VDC: 30 vatios de máximo ** 24 retransmisiones del VDC: 15 vatios de máximo 24 VDC aislaron: 20 vatios de máximo NOTA: 30 vatios de total máximo (las tres salidas) |
| Voltaje de salida |
5 VDC: 5,0 VDC a 5,2 VDC (nominal de 5,1 VDC) 24 retransmisiones del VDC: 19,2 a 28,8 VDC 24 VDC aislaron: 19,2 VDC a 28,8 VDC |
| Sobretensión protectora de los límites: Sobreintensidad de corriente; |
5 VDC de salida: 6,4 a 7 V 5 VDC de salida: 7 un máximo |
| Tiempo de la interrupción: | mínimo de 10 ms |
| Estándares | Refiera a la hoja de datos, a GFK-0867B, o a la versión posterior para los estándares del producto, y las especificaciones generales. |
