Datos del producto:
Pago y Envío Términos:
|
Marca del producto: | GE Fanuc | Modelo: | IC693PWR322 |
---|---|---|---|
Serie: | Serie 90-30 | Tipo de producto: | Fuente de alimentación estándar |
Producción de energía: | 30 vatios | Voltado de entrada nominal: | 24 voltios de DC |
Rango de tensión de entrada: | 18 a 56 voltios de DC | Límites de exceso de corriente: | 4 Amperios Pico durante 100 milisegundos |
Alta luz: | 48VDC Digitaces yo módulo de O,24VDC Digitaces yo módulo de O,GE FANUC IC693PWR322 |

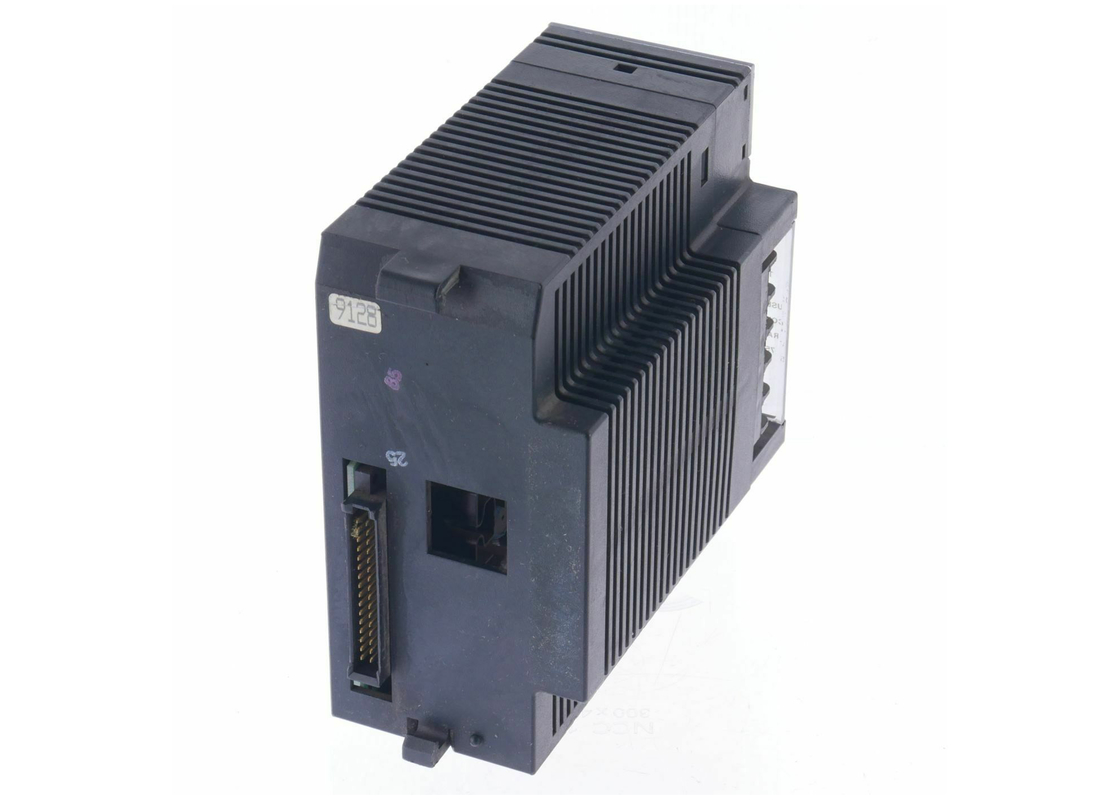

El GE Fanuc IC693PWR322 es una fuente de alimentación estándar de 24/48 VDC.La unidad estándar, que no incluye una batería, está diseñada para funcionar con una entrada nominal de 12 V DC o 48 V DC y tiene una salida de 30 vatios.Esta unidad se puede montar en una ranura de suministro de energía estándar a través de cualquier placa base IC693 PLCAunque es capaz de mantener todas las salidas (dentro de las especificaciones) con voltajes de entrada tan bajos como 18 VDC, no comenzará con voltajes de entrada iniciales inferiores a 21 VDC.Esta fuente de alimentación proporciona tres salidas separadasEstos son +5VDC, +24VDC salida de relé para los circuitos de alimentación en cualquier módulo de salida de relé IC693 y +24VDC potencia aislada para módulos de entrada.
Cuando se utiliza esta fuente de alimentación, los usuarios pueden calcular las necesidades de energía específicas de su aplicación.primero debe determinar la carga total de salida mediante la verificación de las especificaciones enumeradas en el IC693 PLC instalación y hardware manualSe mostrarán las especificaciones de los módulos individuales. La carga total de salida debe multiplicarse por 1,5 para determinar el valor de potencia de entrada.Para calcular el requisito de corriente de entrada, dividir la potencia de entrada por la tensión de la fuente de funcionamiento.Dado que la tensión de la fuente de funcionamiento puede variar, debe utilizar la tensión de entrada medida o estimada más baja para determinar la corriente de entrada máxima.permitir los requerimientos de corriente de arranque y permitir un margen de variación del 10-20%.
La fuente de alimentación estándar GE Fanuc IC693PWR322 es una fuente de alimentación estándar de 12/48 Volts DC de la familia de fuentes de alimentación estándar GE Serie 90-30.Las fuentes de alimentación estándar de la serie 90-30 de GE no vienen con una batería incorporada, y a diferencia de las fuentes de alimentación CA, la fuente de alimentación IC693PWR322 está construida para una potencia nominal de entrada de 24 Voltios CC o 48 Voltios DC.La fuente de alimentación IC693PWR322 se instala en una ranura que está reservada para una fuente de alimentación estándar en cualquier placa base de serie 90-30 PLCLa fuente de alimentación estándar IC693PWR322 tiene un rango de voltaje de entrada de 18 a 56 voltios CC,y aunque es capaz de mantener todos los niveles de salida en el valor de entrada más bajo posible de 18 Voltios DCComo las fuentes de alimentación de alta capacidad de GE, la fuente de alimentación IC693PWR322 viene con 3 clasificaciones de voltaje de salida separadas,que son el voltaje de salida estándar de +5 Voltios CCLa tensión de salida del relé de 24 voltios DC proporciona energía a todos los circuitos de módulos de salida de relé de la serie 90-30.
La fuente de alimentación estándar de GE Fanuc Serie 90-30 IC693PWR322 de 24 voltios de salida aislada de CC se utiliza internamente por algunos módulos de I / O IC693,y también se puede utilizar para suministrar energía externa a los módulos de entrada de 24 voltios DC. The IC693PWR322 Power Supply features built-in current limiting functions that automatically shut down the power supply in the event of a direct short fault to protect the internal components from damageTambién cuenta con una capacidad de rango automático que elimina por completo la necesidad de saltadores para asignar los niveles de potencia entrantes.La fuente de alimentación IC693PWR322 tiene una corriente de entrada nominal de 4 Amperios y un tiempo mínimo de espera de 14 milisegundos.
Válvulas de carga de la corriente eléctrica | 24 o 48 voltios de corriente continua |
Rango de tensión de entrada: | de 21 a 56 voltios de corriente continua |
Potencia de entrada: | 50 W a plena potencia |
Capacidad de carga: | 30 vatios |
Ubicación en las placas base: | En el extremo izquierdo |
Comunicación: | Puerto de serie RS 485 |
Rango de tensión de entrada de tensión nominal Empieza a correr |
24 o 48 VDC
21 a 56 VDC 18 a 56 VDC |
Potencia de entrada Corriente de entrada |
50 vatios como máximo a plena carga Pico de 4A, 100 ms como máximo |
Potencia de salida |
5 VDC: 15 vatios como máximo 24 Relé VDC: 15 vatios como máximo 24 VDC aislado: 20 vatios como máximo NOTA: 30 vatios máximos en total (las tres salidas) |
Voltado de salida |
5 VDC: de 5,0 VDC a 5,2 VDC (nominal de 5,1 VDC) 24 VDC Relé: 24 a 28 VDC 24 VDC aislado: de 21,5 VDC a 28 VDC |
Los límites de protección sobrevoltura: sobrecorriente. |
5 VDC de salida: de 6,4 a 7 V 5 salida VDC: 4 A máximo |
Tiempo de espera: | 14 ms como mínimo |
Las normas |
Consulte la ficha de datos, GFK-0867B, o versión posterior para las normas de productos y las especificaciones generales. |
