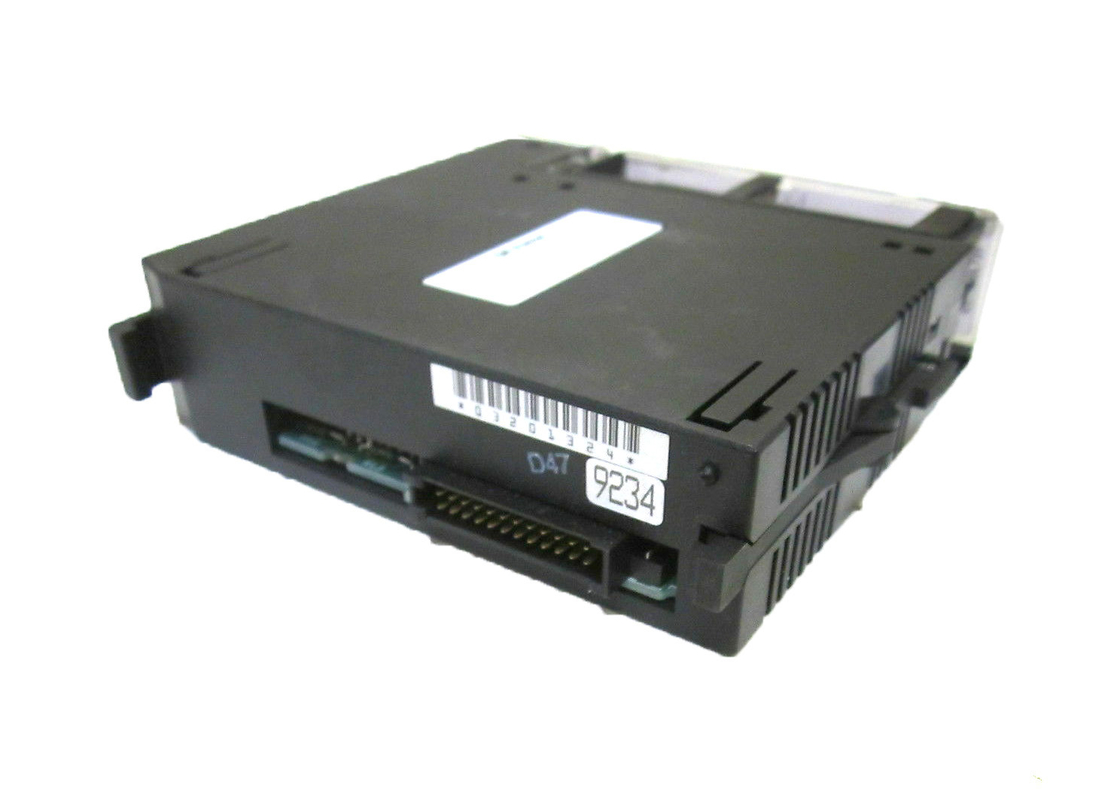

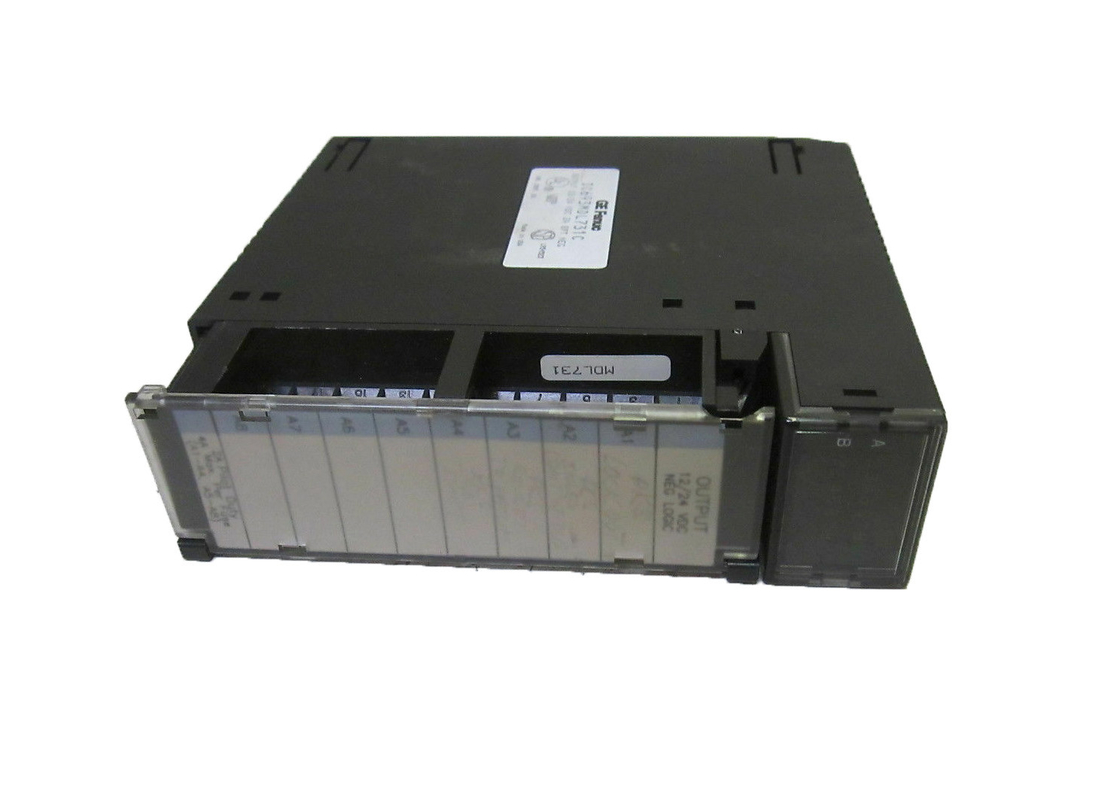

GE FANUC IC693MDL731 12/24 Volt DC Módulo de salida de lógica negativa de 2 amperios

GE FANUC IC693MDL731 Módulo de Salida de 12/24 Voltios CC Lógica Negativa 2 Amperios

Descripción del Producto

El GE Fanuc IC693MDL731 es un módulo de salida de 12/24 voltios CC con lógica negativa y 2 amperios. Parte del sistema de controlador lógico programable Serie 90-30, este módulo está equipado con 8 puntos de salida. Estos puntos comparten un único terminal de salida de potencia. Dado que el IC693MDL731 extrae corriente de las cargas hacia el bus de alimentación negativo o común del usuario, el módulo tiene características de lógica negativa. Sus características de salida permiten el emparejamiento con ciertos dispositivos de carga que proporciona el usuario. Por ejemplo, es posible operar este módulo con varios tipos de solenoides y arrancadores de motor, así como con indicadores. Para hacerlo, estos dispositivos deben conectarse entre la salida del módulo y el bus de alimentación positivo. El usuario puede entonces proporcionar una fuente de alimentación externa para operar los dispositivos.

Al igual que muchas unidades similares de la familia 90-30, el IC693MDL731 tiene un bloque de LED. Hay 16 indicadores, dispuestos en dos filas separadas: A1 y B1. Cada una tiene 8 LED, pero este módulo solo utiliza A1 ya que solo tiene 8 puntos de salida. También hay un LED indicador de fusible fundido. Este se ilumina en rojo cada vez que se funde un fusible en el módulo. Hay dos fusibles en la unidad, cada uno de ellos un fusible de 5 amperios. Uno protege las salidas A1 a A4, mientras que el otro fusible protege A5 a A8. Estos fusibles están conectados eléctricamente a un único común compartido. El usuario puede instalar este módulo de salida de 2 amperios en la placa base de un sistema Serie 90-30. Hay una tira de color azul en el extremo del inserto cerca de la puerta del IC693MDL731. Esto indica que la unidad es de bajo voltaje.

Acerca del IC693MDL731

El módulo IC693MDL731 es un módulo de salida discreta fabricado por GE Fanuc. El módulo IC693MDL731 cuenta con 8 salidas de circuito y es un módulo de salida discreta con una clasificación de 12 a 24 voltios CC. El módulo viene con alimentación CC y el rango de voltaje de salida es de 12 a 24 voltios CC. La unidad viene con 2.0 amperios de corriente de carga por punto y presenta un tiempo de respuesta de 2 milisegundos al encenderse o apagarse. El módulo IC693MDL731 presenta el tipo de salida de transistor, mientras que la polaridad está clasificada como negativa. El componente presenta 8 puntos por común y el tipo de conector es un bloque de terminales con 20 tornillos por módulo. La potencia interna es de 55 miliamperios a 5 voltios CC. El rango de voltaje de entrada está clasificado en 24 voltios CC, mientras que el voltaje en estado ON es de 15 voltios CC como mínimo. El componente presenta un voltaje en estado OFF de 6 voltios CC como máximo y una corriente en estado ON de 4.5 miliamperios como mínimo.

El módulo GE Fanuc IC693MDL731 siempre debe montarse de forma segura y los instaladores deben asegurarse de que se instale en la carcasa protectora adecuada. Además, la unidad debe utilizar el programa de aplicación para funcionar correctamente, y los instaladores también deben garantizar una conexión a tierra adecuada. Los conductores de tierra siempre deben conectarse en forma de árbol, con las ramas dirigidas a los puntos de tierra centrales. Además, los conductores de tierra deben ser lo más cortos y grandes posible. El módulo IC693MDL731 cuenta con una placa base de PLC de aluminio que se utiliza para la conexión a tierra del blindaje del módulo. Las CPU del PLC con conexiones de puerto externo deben tener una conexión de tierra de blindaje separada para garantizar el blindaje adecuado de los puertos.
