Datos del producto:
Pago y Envío Términos:
|
| Marca del producto: | GE Fanuc | Modelo: | IC693MDL730 |
|---|---|---|---|
| Serie: | Serie 90-30 | Tipo de producto: | Módulo de control de mando |
| Tipo del voltaje: | D.C. | Rango de tensión de salida: | 12-24 V de corriente continua |
| Puntos de la entrada-salida: | 8 | Carga actual por punto: | 2 amperios |
| Alta luz: | Módulo de entrada de la lógica negativa 24VDC,Módulo de entrada positivo de la lógica 24VDC,módulo de salida de la lógica negativa 2A |
||

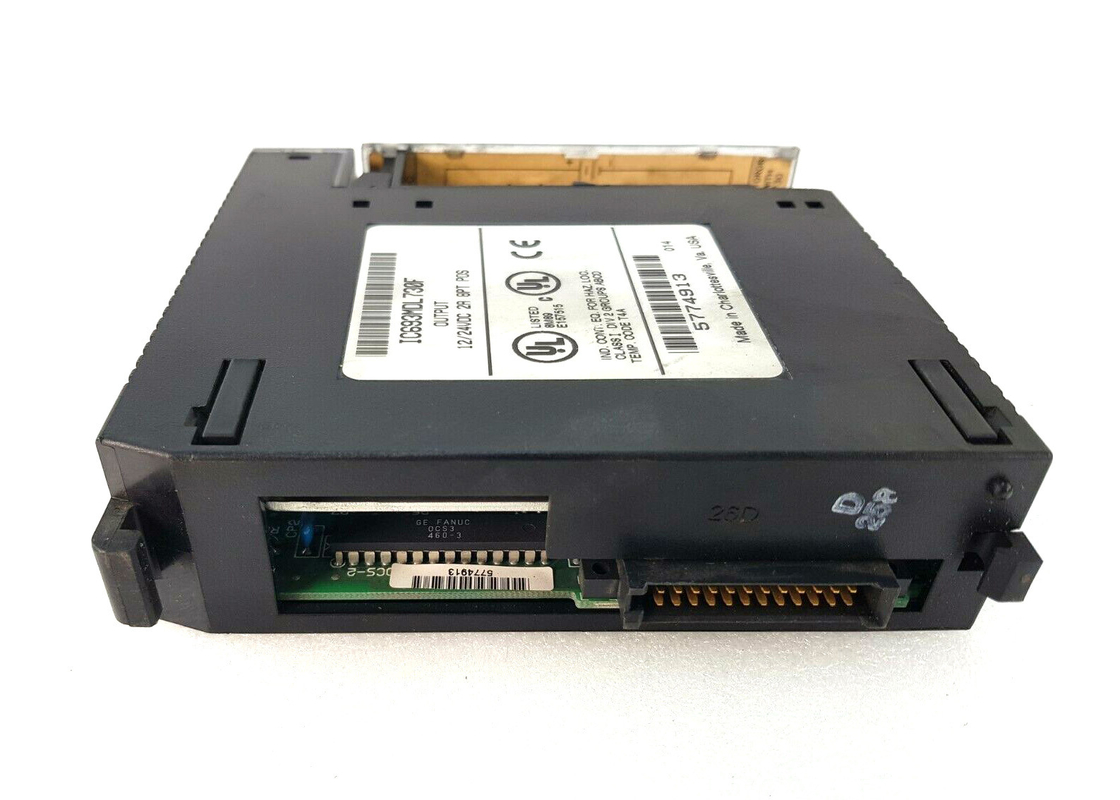

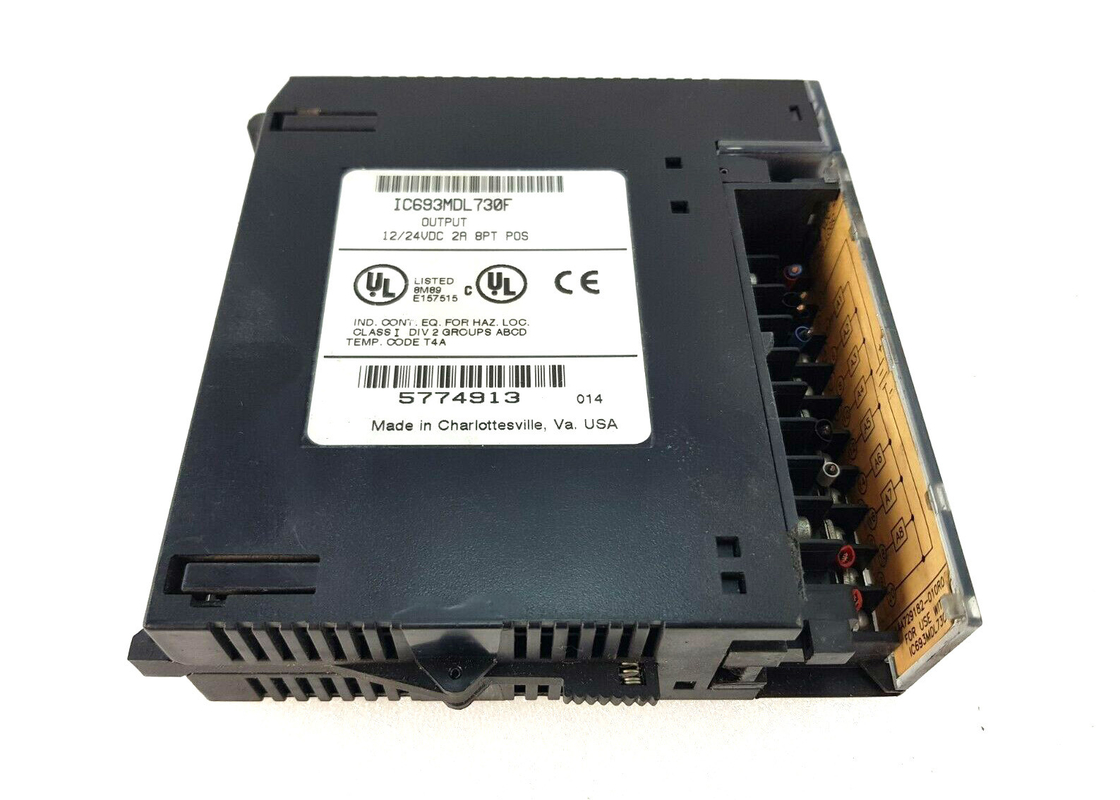

GE FANUC IC693MDL730, 12/24 Voltios DC de lógica positiva 2 Amperios módulo de salida
Descripción del producto
ElGE Fanuc IC693MDL730 es un módulo de salida de lógica positiva de 2 amperios de 12/24 voltios CC.Este dispositivo está diseñado para trabajar con el controlador lógico programable de la serie 90-30. Proporciona 8 puntos de salida en un solo grupo, que comparten un terminal de entrada de potencia común.El módulo tiene características lógicas positivas, lo que se evidencia en el hecho de que proporciona corriente a las cargas, que proviene del bus de potencia positiva o del usuario común.Los usuarios que deseen operar este módulo pueden hacerlo con una variedad de dispositivos de salida, incluidos indicadores, solenoides y arrancadores de motor.El dispositivo de salida debe estar conectado entre la salida del módulo y el bus de potencia negativo.El usuario debe instalar una fuente de alimentación externa para proporcionar la energía necesaria para operar estos dispositivos de campo.
En la parte superior del módulo, hay un bloque de LED con dos filas horizontales de LEDs verdes.La primera fila corresponde a los puntos 1 a 8 y la segunda fila a los puntos 9 a 16.Estos LED indican el estado ON/OFF de cada punto del módulo.También hay un LED rojo, que está etiquetado con el símbolo F. Este se encuentra entre las dos filas de LEDs verdes.Este módulo tiene dos fusibles de 5 amperios. El primer fusible protege las salidas A1 a A4 mientras que el segundo fusible protege las salidas A5 a A8.
El IC693MDL730 tiene una inserción para ir entre las superficies de la puerta de bisagras.Esta puerta debe estar cerrada durante el funcionamiento. La superficie que da al interior del módulo tiene información sobre el cableado del circuitoEn la superficie exterior, puede registrarse información de identificación del circuito. Esta unidad es un módulo de bajo voltaje, como se indica por el código de color azul en el borde exterior izquierdo del inserto.Para operarlo con el sistema PLC Serie 90-30, los usuarios pueden instalar el módulo en cualquier ranura de E / S de una placa base de 5 o 10 ranuras.
| Válvula de tensión nominal: | 12/24 voltios de corriente continua |
| # de Salidas: | 8 |
| Frecuencia: | n/a |
| Carga de salida: | 2.0 Amperios |
| Rango de tensión de salida: | 12 a 24 voltios de corriente continua |
| Energía de CC: | - ¿ Qué? |
Especificaciones
| Voltagem nominal | 12/24 voltios de corriente continua |
| Rango de tensión de salida | 12 a 24 voltios de corriente continua (+ 20%, 15%) |
| Salidas por módulo | 8 (un grupo de ocho salidas) |
| El aislamiento | 1500 voltios entre el lado del campo y el lado lógico |
| Corriente de salidat |
2 amperios como máximo por punto 2 amperios como máximo por fusible a 60¿ Qué pasa?C (140¿ Qué pasa?F) Las |
| 4 amperios como máximo por fusible a 50¿ Qué pasa?C (122)¿ Qué pasa?F) Las | |
| Características de producción | |
| Corriente de entrada | 9.4 amperios durante 10 ms |
| Baja de tensión de salida | 1.2 voltios como máximo |
| Fugas fuera del estado | 1 mA como máximo |
| En el tiempo de respuesta | 2 ms como máximo |
| Tiempo de respuesta apagado | 2 ms como máximo |
| Consumo de energía | 55 mA (todas las salidas encendidas) desde el bus de 5 voltios en el plano trasero |
