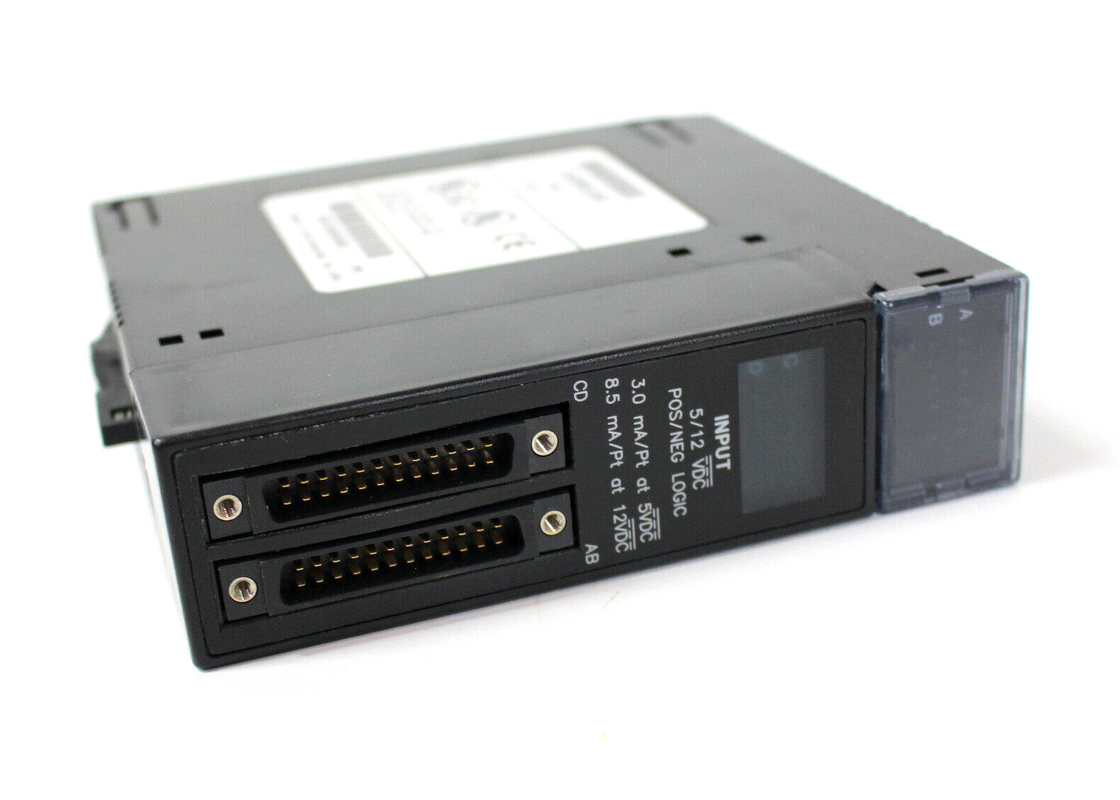

GE FANUC IC693MDL654, positivo de DC de 5/12 voltio (TTL)/módulo de entrada de la lógica negativa

GE FANUC IC693MDL654, positivo de DC de 5/12 voltio (TTL)/módulo de entrada de la lógica negativa

Descripción de producto

IC693MDL654 es módulo de entrada del positivo de DC de 5/12 voltio (TTL)/de la lógica negativa para el regulador programable de la lógica de la serie 90-30. Entrega 32 puntos discretos de la entrada del umbral del voltaje de TTL que se agrupen en cuatro grupos distintos, con cada grupo teniendo un número total de ocho puntos etiquetados (A1 - A8, B1 - B8, C1 - C8, y D1 - D8). Las entradas trabajan en línea alrededor a 15V que tiene entradas de la lógica positiva o negativa. La fuente de +5V se produce en el módulo y se separa más adelante de la placa madre del PLC. Uno puede decidir a accionar las entradas de la fuente interna bastante que accionarlas con un usuario externo publicaron la fuente. Esto puede ser hecha posible poniendo puentes en los pernos derechos en el conector de la entrada-salida. Si esta fuente interna se utiliza para accionar las entradas, más cargamento será puesto en la fuente de alimentación del +5V del PLC en caso de que una fuente interna se utilice para accionar las entradas. Los acopladores ópticos encontraron en el módulo ofrecen y apoyan el aislamiento de la placa madre de 1500 voltios entre el lado del campo y el lado de la lógica y de 250 voltios entre las cuatro clases. Además, no se observa ningunos diagnósticos de faltas en la fuente de alimentación. IC693MDL654 consume un poder interno de 195 mA del autobús de +5V en placa madre.

El módulo consiste en los indicadores del LED enumerados como; A1 - A8, B1 - B8, C1 - C8, D1 - D8 situado en la cima del módulo. El indicador proporciona la situación CON./DESC. de cada punto de la entrada. La corriente de entrada es 3,0 mA (de típico EN corriente en 5 VDC) y 8,5 mA (de típico EN corriente en 12 VDC). IC693MDL654 está del diseño de la entrada 32-point que utiliza 32 pedazos de los datos de entrada discretos de %I. Puede ser colocado en un puerto de la entrada-salida en una placa de base de 5 o 10 ranuras en un sistema del PLC de la serie 90-30. Actual de un punto de la entrada lleva a la lógica 1 dentro de la tabla de la situación de la entrada. El voltaje clasificado para IC693MDL654 es 5 a 12 voltios lógica de DC, positiva o negativa mientras que las relaciones de DC de voltios de las gamas de voltaje entrado de 0 a 15 a los circuitos de entrada se establecen de los dispositivos de entrada del usuario al varón dos (perno-tipo) 24 conectores pin (Fujitsu FCN-365P024-AU) colocados en el frente del módulo. Este vínculo colocó en las fronteras delanteras del punto de vista entre la clase A y B.The otro en las fronteras del lado izquierdo clasifican C y la D. Un cable que tiene un conector hembra en un solo extremo con los alambres se pele que aumenta el hilo inductor para colocar los dispositivos de los conectores de los módulos.

La automatización de GE Fanuc fabrica el módulo IC693MDL654 como un módulo de entrada y miembro de la línea de productos del PLC de la serie 90-30. Se dirige y se piensa este módulo de entrada para cumplir los requisitos para los usos industriales flexibles. También viene con la arquitectura del control que hace conveniente para los diversos usos tales como manipulación de materiales, empaquetado de alta velocidad, y usos complejos del control de movimiento. El módulo de entrada de GE Fanuc IC693MDL654 proporciona flexibilidad que sorprende con su diseño modular, y cuando esta unidad se configura correctamente, los operadores pueden ahorrar en costes y espacio de la instalación. Apoya la comunicación de Ethernet con la cual alcanza la supervisión en tiempo real. Al instalar este módulo de entrada, los operadores pueden comenzar con una CPU Ethernet-permitida o el módulo estante-montado de Ethernet. Este módulo de entrada tiene ayuda para el Modbus TCP/IP y los protocolos de la aplicación de SRTP, y viene con la capacidad de cálculo escalable que es común es muchas CPU en serie 90-30 y que hace actualizar fácil.

El módulo de entrada de la automatización IC693MDL654 de GE Fanuc también utiliza su capacidad de cálculo escalable que ayude a permitir al módulo poder actuar en un nivel óptimo de funcionamiento de acuerdo con de usos industriales modernos. Este módulo de entrada tiene una característica incorporada del control de movimiento que ayude a asegurarse de que el módulo de entrada alcanza el nivel de funcionamiento que se requiera para los usos de punto a punto. El módulo de entrada también tiene opciones de interfaz de autobús del campo que permite control distribuido. Los usuarios tienen opciones de interfaz tales como el Profibus-DP, Ethernet EGD, o el interfaz del genio. Además, este módulo viene con un programa del desarrollador de la lógica de la edición de la máquina de CIMPLICITY que haga programando la unidad más fácil. Las series de GE Fanuc 90-30 módulos de entrada como éste todos tienen opciones de la redundancia.

Especificaciones técnicas

Especificaciones técnicas para IC693MDL654
